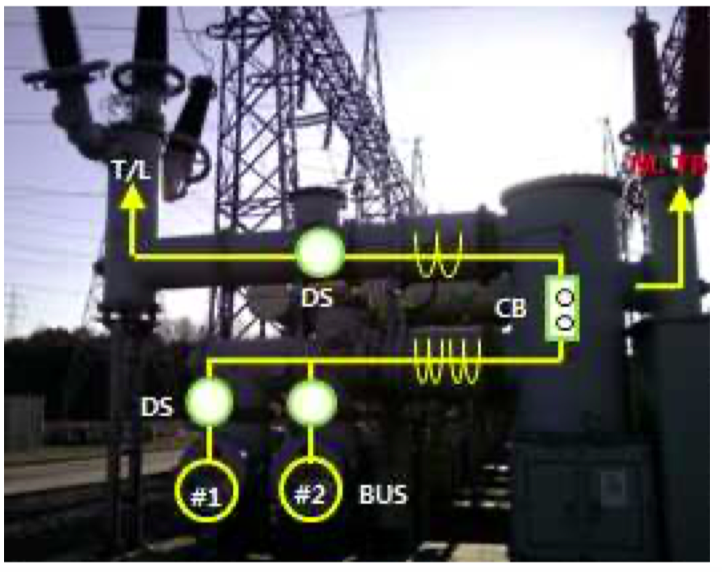

1. 가스절연개폐장치

차단기, 단로기, 접지장치의 개폐장치와 변성기, 피뢰기, 모선 등을 금속탱크 내에 수납하고, 충전부는 절연 스페이서로 지지하며, 절연매체로는 SF6 가스를 사용하는 개폐장치 시스템을 말한다.

가스절연개폐장치(GIS)

2. 필요성

1) 우수한 절연성능의 요구: 고전압, 대용량화 추세

2) 소형화 요구: 용지의 확보의 어려움, 설치 장소의 선정이 자유롭지 못함

3) 밀폐화 요구: 신뢰도 향상, 인체의 안전 확보, 유지보수 기회가 적다.

3. 특징

1) 장점

① 설치면적을 현저하게 줄일 수 있다.

② 대기중의 오염물의 영향을 받지 않기 때문에 신뢰도가 높고 유지 보수의 기회가 적다.

③ 소음이 적고 환경과의 조화를 기할 수 있다.

2) 단점

① 고장시 보수가 어렵다.

② 내부 가스압력과 수분 등의 감시가 필요하다.

③ 추운 지방에서 SF6가스의 액화방지 대책이 필요하다.

④ SF6가스는 온난화 가스로 환경 문제를 야기한다.

⑤ 건설비가 높다.
