공급신뢰도 향상을 위한 수변전계통의 구성

공급신뢰도 향상을 위한 수변전계통의 구성

개요

정전시간은 전력품질을 평가하는 중요한 하나의 지표이며, 공급 신뢰도(전기공급자가 전기사용자에게 적정한 전압과 주파수의 전기를 계속해서 공급할 수 있는 정도)측면이며, 정전시간의 단축은 전력품질 향상에 가장 중요한 요소가 된다.

시스템 구성의 예

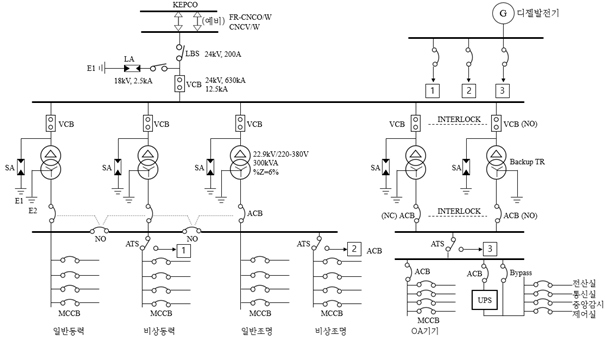

수변전계통 시스템

∙ 상용/예비선 2회선 수전방식 채용
∙ 상용회선 정전시 예비선으로 절환하여 사용
∙ 소형변압기로 부하의 용도별로 뱅크 구성
∙ 임의의 변압기 사고에 따른 정전범위 및 시간 축소
∙ 변압기 뱅크간 모선 연락용 차단기 채용
∙ 임의의 변압기 고장 및 유지보수시 무정전으로 전력공급
∙ 비상용 발전기에 의한 비상전원 확보
∙ 상용전원 정전시 비상부하(비상동력, 비상조명) 및 중요부하 전원공급
∙ 중요부하 설비에 이중전원(Backup TR) 구성
∙ 매우 중요부하에 UPS설비 구축

3. 공급신뢰도 향상 방안

1) 신뢰성 있는 시스템 구성

(1) 수전방식

⦁상용/예비선 2회선 수전방식
⦁루프 수전방식
⦁스폿 네트워크(Spot Network) 수전방식

(2) 변전시스템

⦁모선의 구성: 셱션구분 단모선 또는 이중 모선의 구성
⦁변압기 회로의 구성: 2뱅크 이상 구성하고, Section 구분 단모선 구성

2) 예비전원의 구성

(1) 비상용 발전기 2대 이상 설치: 상용전원의 정전 대책, 분할된 모선에 설치
(2) UPS 설치: 정전 및 순시 전압강하시에 안정적인 전력의 공급

3) 신뢰도 높은 기기의 적용 및 예방 보전(열화 진단)

폐쇄형 배전반 구성, 고속도 ALTS 적용 등

4) 사고파급을 방지하여 정전범위를 축소하기 위한 보호계전시스템의 구성

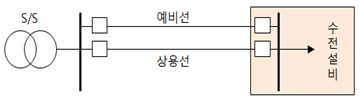

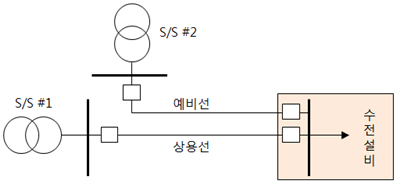

⦁ 2회선 수전방식/상용·예비선 수전방식

동일한 변전소 또는 서로 다른 변전소에서 각각 1회선은 상용선으로 사용하고 나머지 회선을 예비선으로 설치한 방식이다. 상용선이 고장 등의 이유로 정전시에 예비회선으로 전환한다.

2회선 수전방식/상용·예비선 수전방식
2회선 수전방식/상용·예비선 수전방식

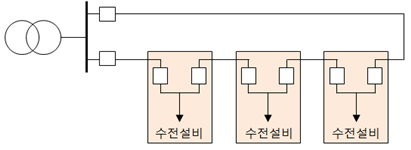

⦁ 루프 수전방식

루프수전 방식은 정전구간 및 고장시간을 최소화 할 수 있는 공급 방식으로 고장구간 검출을 위해서 방향성 계전기를 적용하여야 한다.

루프 수전방식

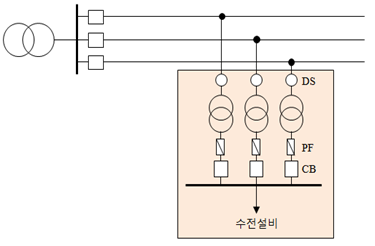

⦁ 스폿 네트워크(Spot Network) 수전방식

가장 공급 신뢰성이 높은 수전방식으로 경제성보다 공급 신뢰도가 최우선되는 부하에 적합한 방식으로 3회선 이상을 포설한 방식이다.

스폿 네트워크(Spot Network) 수전방식
