밀만의정리 예제4

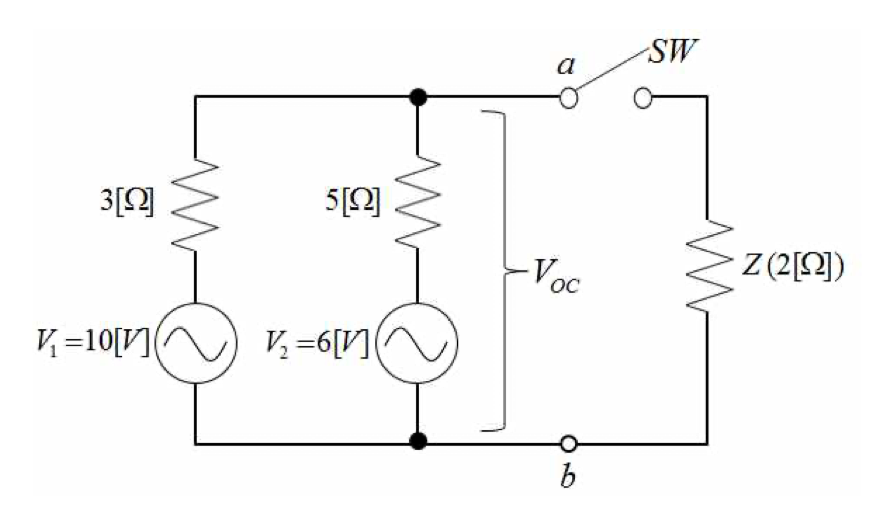

[건77-1]다음 회로에서 스위치 S를 닫기 직전의 전압 V oc [V]와 a-b점에서 전원측을 쳐다본 등가 임피던스(Z eq )와 스위치 S를 닫은 후에 Z에 흐르는 전류[A]를 구하시 오.

밀만의정리

테브난의 등가전압 -> a-b단자 개방전압

\[ V_{oc} = \frac{ I}{Y } = \frac{ \frac{ 10} { 3} + \frac{ 6} {5 } } { \frac{ 1}{3}+\frac{ 1} {5 } } =8.50[V] \]

테브난의 등가 임피던스

\[ Z_{eq}=\frac{3\times 5}{3+5 } =1.88[Ω] \]
밀만의정리

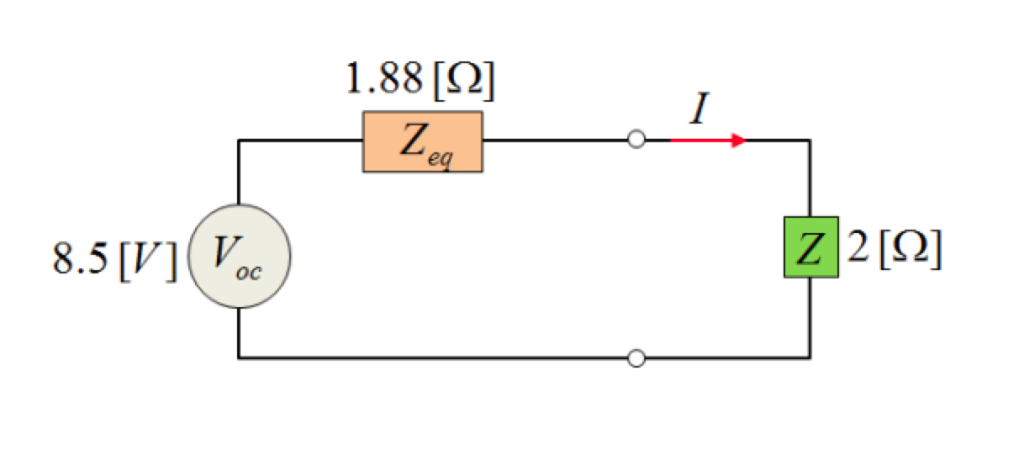

스위칭 후 Z에 흐르는 전류

\[ I = \frac{ 8.50} { 1.88 +2} =2.19[A] \]
