변류기 선정시 고려사항 예제

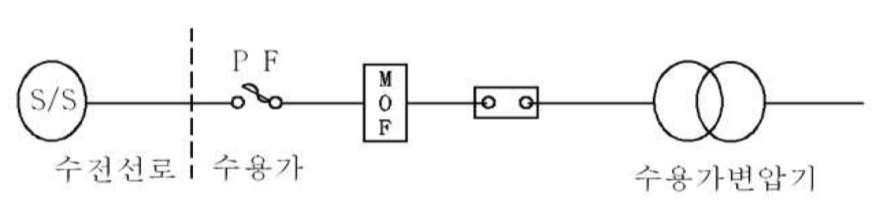

[건98-3] 다음과 같은 수전설비에서 MOF의 과전류강도를 계산하고, 정격 과전류강 도를 선정하시오.

한전측 변압기 %Z=14.5% (45MVA 기준)
한전변전소에서 수용가 MOF까지의 %Z : 3.4+j7.4 (100MVA 기준)
X/R 값에 의한 a계수 (최대 비대칭 전류 실효치 계수) : 1.5
단락사고시 PF의 동작시간 : 0.02초(200AF/40AT) MOF CT비 : 30/5
수용가 수전변압기 용량 : 3상 3선,22.9kV/380-220V, 750kVA

변류기선정시 고려사항

대칭 3상 단락전류 계산

\[I_s=\frac{100}{\%Z}\times I_b=6,343 [A]\]

초기 비대칭 단락전류(실효치)

\[I’_s=I_s\times \alpha=6,343\times1.5=9,515[A]\]

CT의 과전류강도 선정

1)단시간전류->PF동작시간 0.02초 고려

\[I=I’_s\times\sqrt{0.02}=9,515\times\sqrt{0.02}=1,345[A]\]

2)정격 과전류강도의 선정

정격 과전류강도 : 40/75/150/300/300이상은 특수품

\[S_n=\frac{1345}{30}=45\]

→정격 과전류강도를 선정해야 되므로 75In(1초)로 선정한다

정격 1차전류의 75배의 전류가 1초동안 통전되었을 때 열적으로 손상되지 않는 변류기이다.
