변압기의 각변위

[발83-1] IEEE C57.12.8에 따른 변압기 Vector 집합기호 Yd1과 Yy0d1을 설명하시오.

각변위의 의미 및 표기방법

각변위는 1차측(고압측)과 2차측(저압측)간의 전압(중성점~상)의 위상차를 말한다. 1 차측(고압측) 전압벡터도를 기준하여 2차측(저압측)이 지연되어 있는지 또는 앞서는 지를 판별해서 결선해야 한다. Y-△변압기의 표준결선의 각변위는 30°이며, 델타결 선의 방식에 따라서 저압측 위상을 빠르게 또는 지연되게 결선할 수 있다.
-1차측(고압측) : 대문자(Y,D), 2차측(저압측) : 소문자(y, d)
중섬점표기 : N, n
-상의 배치 : 시계방향
-3상 변압기의 단자기호 : 고압측(H), 저압측(X), 3권선(y)

활용 : 3상변압기의 병렬운전시, 변압기 보호를 위해 비율차동계전기를 사용시 1, 2차측의 CT의 결선시 각변위를 주의하여야 한다.

변압기의 각변위 표시 및 결선방법

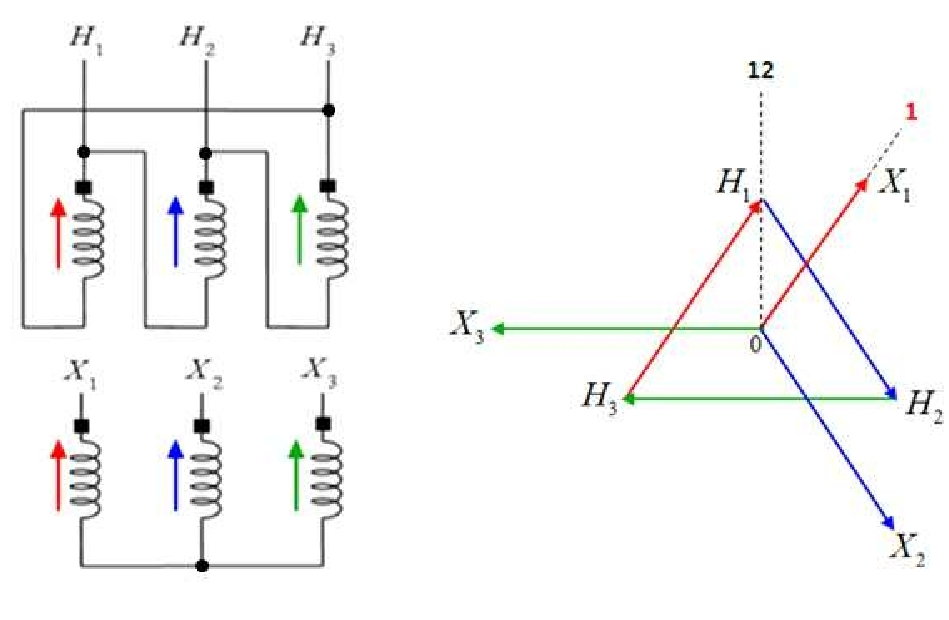

1)Dy1결선 -> 시계각 1시

고압측은 델타 결선이고, 저압측은 Y결선의 3상변압기로 각변위는 30° 이며, 저압측이 30° 지연된 결선이다.

Dy1결선

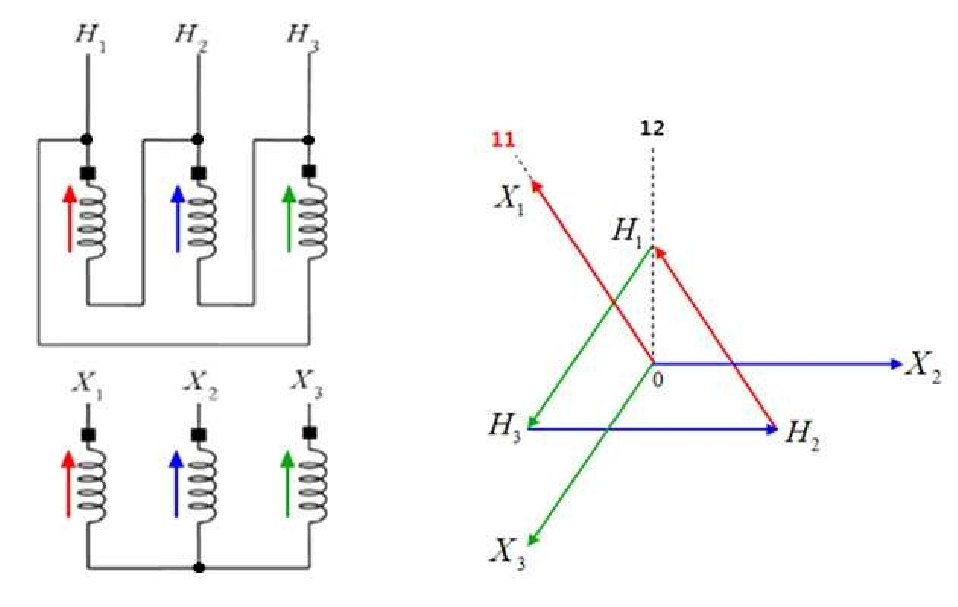

2)Dy11결선 -> 시계각 11시

고압측은 델타 결선이고, 저압측은 Y결선의 3상변압기로 각변위는 30° 이며, 저압측이 30° 앞선 결선이다.

Dy11결선

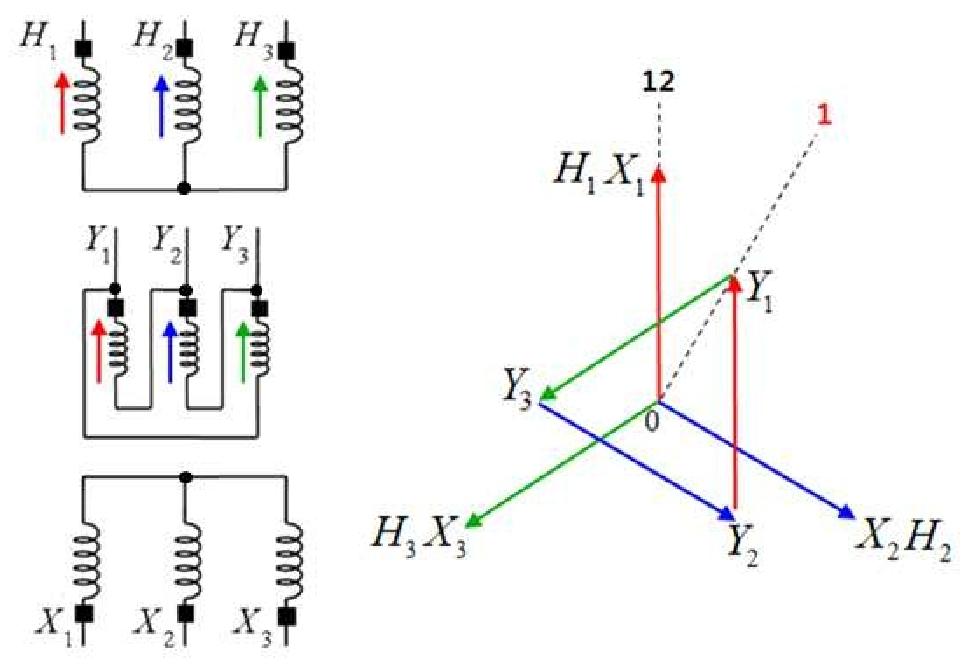

3)Yy0d1결선

1차와 2차는 Y결선이며 3차는 델타 결선으로 되어있으며 , 1, 2차 각변위는 0°, 2, 3차 각변위 30°이며 3차측이 30° 뒤지는 결선이다.

YY0D1결선

Y-△ 또는 △-Y 변압기 각변위 판별 순서

  1. 위의 방향으로 1차 권선과 2차권선을 나열하고, 극성점을 찍고, 기전력의 방향 을 1, 2차 동일하게 그려준다(감극성 기준).
  2. 델타결선을 그릴 때 단자번호 1 → 2 → 3 순서대로, 머리(극성 표시점)에서 꼬 리 또는 꼬리에서 머리방향으로 결선한다.
  3. 1차측 전압 벡터도를 먼저 작도하되 상회전 순서는 시계방향으로 잡는다.
  4. 2차측 전압 벡터도를 겹쳐서 작도하여 시계각을 판별한다. 즉, (0-H 1 )벡터를 12 시라 놓고, (0-X 1 )벡터의 상대적인 위치로 판별
