변압기의 이행전압

[77-1] 변압기의 이행전압과 Surge Absorber에 대해서 설명하시오.
[72-1] 변압기의 이행전압의 종류와 그 대책에 대하여 설명하시오.

변압기의 이행전압

변압기의 1차측에서 서지전압이 가해져서 이 서지가 정전적 혹은 전자적 유도에 의해 2차측으로 이행되는 전압을 말한다. 2차로 이행된 서지전압은 부하설비의 절연파괴의 원인이 된다.

이행전압의 종류

1) 정전 이행전압

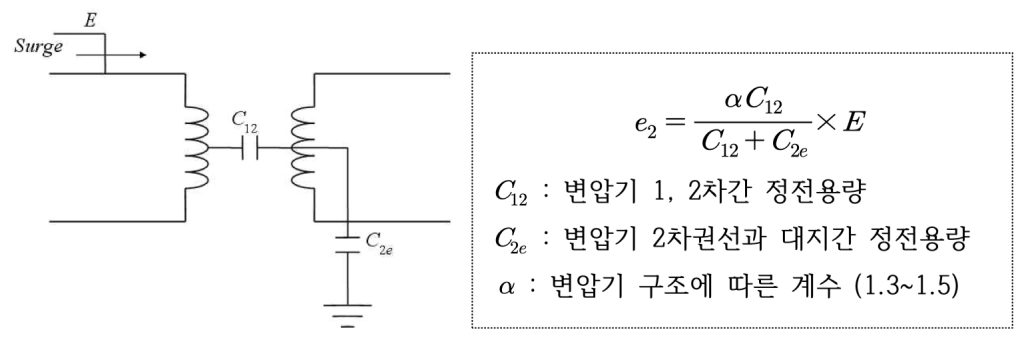

변압기의 1차측에 가해지는 서지전압(E)이 1차권선과 2차권선의 상호 정전용량(정전결합)에 의하여 2차측으로 이행되는 전압(e2)

변압기의 이행전압

2) 전자 이행전압

변압기의 1차권선에 흐르는 서지전류에 의해서 2차권선과의 전자결합에 의해서 이행되는 전압을 말한다. 전자 이행전압은 권수비에 비례한다.

대책

1) 1차 권선과 2차권선 사이 정전차폐판을 설치하고 접지하여 정전차폐
2) 2차측 중성점 접지 또는 전로 1점 접지로 서지 이행전압에 의한 전위상승 방지
3) 피뢰기, SA, SPD 등의 과전압보호 장치를 통해서 피해를 최소화 한다.
