변압기 용량선정

변압기 용량 선정시에 고려사항

변압기의 용량을 결정하려면 권선의 온도에서 결정되는 열적조건을 만족함과 동시에 부하시에 부하설비의 종류, 크기, 운전방식 등을 고려하여야 한다.

1) 부하의 종류
① 부하의 종류별(전등 및 전열), 동력부하, 일반용 또는 비상용으로 구분
② 부하의 종류별 수용률, 효율 적용
2) 변압기의 뱅크 수
3) 변압기의 강압방식
4) 고조파 부하에 의한 용량증가 계수
5) 불평형 부하에 의한 용량증가 계수
6) 장래부하 증가에 대한 여유분 고려
7) 전동기 기동시 전압강하를 고려
8) 냉각방식 고려 및 단락전류

변압기의 용량산정

1) 부하별 변압기 용량계산 -> 직접강압방식/2단강압방식

(1) 부하용량의 집계
부하의 용도별 부하설비 입력[kVA]를 집계한다. 즉 조명용(일반조명, 비상조명), 동력(상용, 비상용), 냉방동력 등으로 구분한다.

(2) 종합 수용률(a) 적용

\[P\left[kVA\right]=\]\[\frac{\left(P_1+P_2+P_3+\cdot \cdot \cdot +P_n\right)}{\eta _{tr}}\times \left(K\times h\right)\]\[=\frac{\Sigma P_L\times \alpha }{\eta _{tr}}\times \left(K\times h\right) \]\[\Sigma P_L : 부하설비용량의\ 합계\]\[\alpha : 종합\ 수용률\]\[ {\eta _{tr}} : 변압기의\ 효율 \]\[ K : 불평형\ 부하에\ 의한\ 용량증가\ 계수\]\[h : 고조파\ 부하에\ 의한\ 용량증가\ 계수\]
변압기의 용량산정

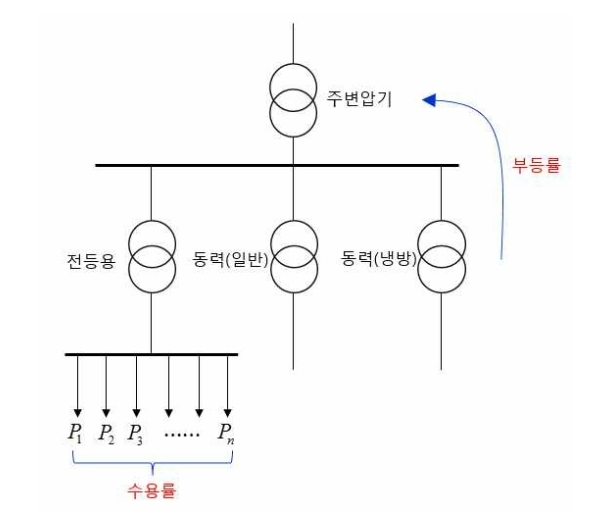

2) 주 변압기의 용량 산정 -> 2단강압방식

2차 변압기(부하별 변압기)의 합계에 부등률(β)을 적용하여 주변압기(1차 변압기)의 용량을 산정한다.

\[ P\left[kVA\right]=\frac{\Sigma P_{tr}}{\eta _{tr}\times \beta } \]
\[ P_{tr} : 2차\ 변압기의\ 용량의\ 합계[kVA]\]\[\eta _{tr} : 변압기의 효율 \]\[ \beta : 부등률\]
