전력케이블의 종류 및 특징

전력케이블의 종류 및 특징

XLPE(가교 폴리에틸렌, Cross-linked polyethylene) 케이블

전기가 흐르는 도체의 주위에 XLPE로 절연한 케이블로 154kV, 345kV급에도 지중 케이블로 적용되고 있으며, 최근에는 송전급 500kV급까지 개발이 되었다.

XLPE 케이블의 특징

1) XLPE는 전기적, 기계적 성질이 우수하면서도 가요성, 내마모성, 내오존성, 내코로나성, 내수성, 난연성이 우수하다.
2) XLPE는 단시간 250[℃]까지도 변형되지 않고, 허용운전온도는 90℃까지 사용으로 송전용량의 증대의 효과가 있다.(PE의 허용운전온도는 70℃)
3) OF 케이블에 비해 설비가 단순해 시공, 보수가 간편하다.
4) 절연유가 없어 누유로 인한 환경오염을 유발하지 않는다.

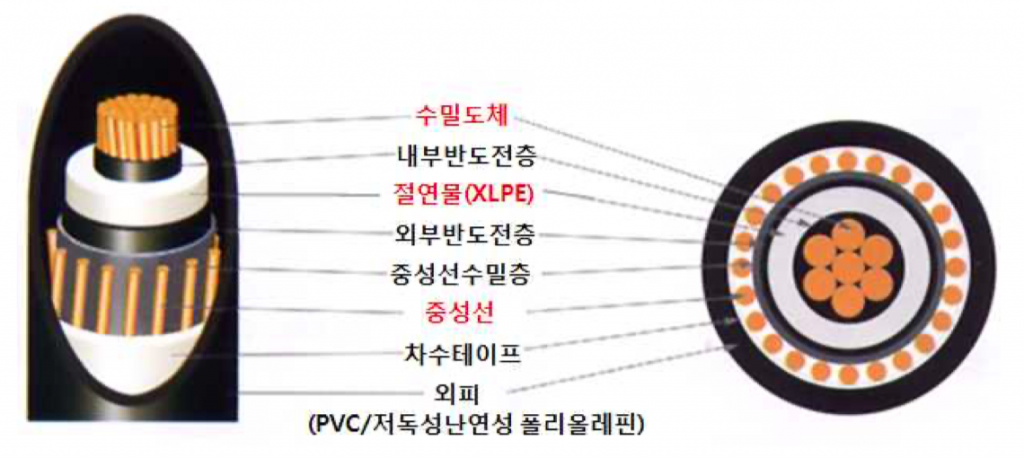

XLPE 케이블의 구조

XLPE 케이블의 구조

XLPE 케이블의 종류

1) CNCV(차수형 케이블)

 XLPE 절연, PVC 시스

22.9kV 중성선 직접접지 또는 다중접지의 3상 4선식 배전선로에 사용되며, 직매 식, 관로식, 덕트 및 트레이 등의 장소에 적합하다.

① 상시 90℃, 비상 과부하시 130℃, 단락시 250℃의 허용온도
② 중성선을 별도로 설치할 필요가 없다.
③ 중성선 양쪽에 부풀음 테이프를 사용하여 수밀처리
④ PVC 시스가 손상된 채로 케이블이 물에 1m이내로 잠길 경우에 케이블 내부로 물이 침투하는 길이가 최대 1.5m이내이다.

2) CNCV-W(수밀형 케이블)

 XLPE 절연, PVC 시스

① 수밀 컴파운드를 소선사이에 충전하여 도체부분까지 수밀처리
② 0.5기압 이하의 수압에서 도체의 틈사이로 물이 관통하지 않음
③ CNCV 케이블의 특성을 모두 만족함

3) TR CNCV-W(트리 억제형 케이블)

 XLPE 절연, PVC 시스

① 케이블 1년간 장기 과통전 시험 후 수트리 최대길이 500㎛ 이하
② TR-XLPE Sheet로 수트리 최대 길이 300㎛ 이하인 케이블
③ 직매식, 관로식 등의 수분과 접촉되는 장소에 적합함
④ CNCV 케이블의 특성을 모두 만족함

4) FR CNCO-W(난연 저독성 케이블)

 XLPE 절연, 난연 PVC 시스

PVC를 저독성 난연 폴리올레핀(Polyolefin) 시스로 교체한 것으로 전력구(공동구) 다회선 시설하는 경우에 화재로 인한 광역정전 예방하기 위한 용도로 적합
