정전용량

정전용량

단일 도체와 대지간 정전용량(대지 정전용량)

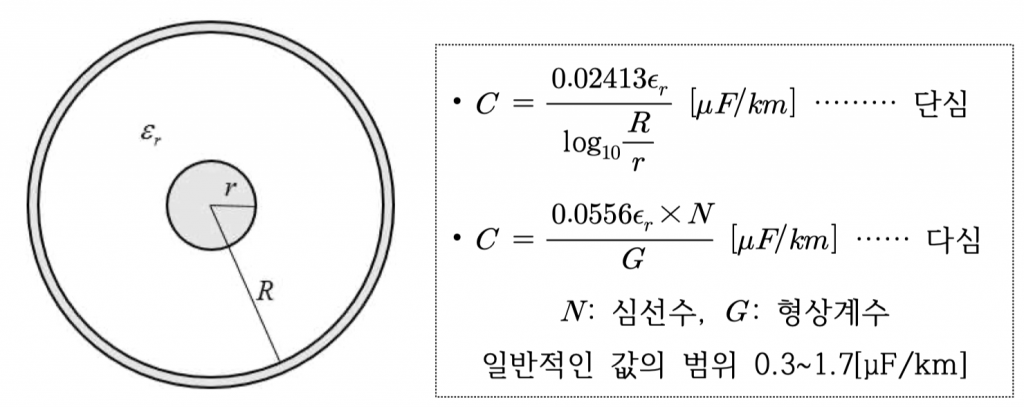

1) 케이블

단일 도체와 대지간 정전용량(대지 정전용량)
\[C=\frac{0.02413\epsilon_r}{log_{10}\frac{R}{r}}[\mu F/km]\cdot\cdot\cdot단심\] \[C=\frac{0.0556\epsilon_r\times N}{G}[\mu F/km]\cdot\cdot\cdot다심 \] \[N:심선수, G:형상계수\] \[일반적인 값의 범위 0.3-1.7[/mu F/km]\]

\[E=\frac{\rho_l}{2\pi\epsilon\rho}[V/m]\cdot\cdot\cdot Gauss법칙\] \[V_{rR}=-\int^r_R\vec{E}\cdot\vec{dp}=\frac{\rho_l}{2\pi\epsilon}ln\frac{R}{r}[V]\cdot\cdot\cdot 전위차\] \[C=\frac{Q}{V_{rR}}=\frac{2\pi\epsilon\times L}{ln\frac{R}{r}}[F]\to C=\frac{2\pi\epsilon}{ln\frac{R}{r}}[F/m]=\frac{0.02413\epsilon_r}{log_{10}\frac{R}{r}}[\mu F/km]\]

2) 가공선

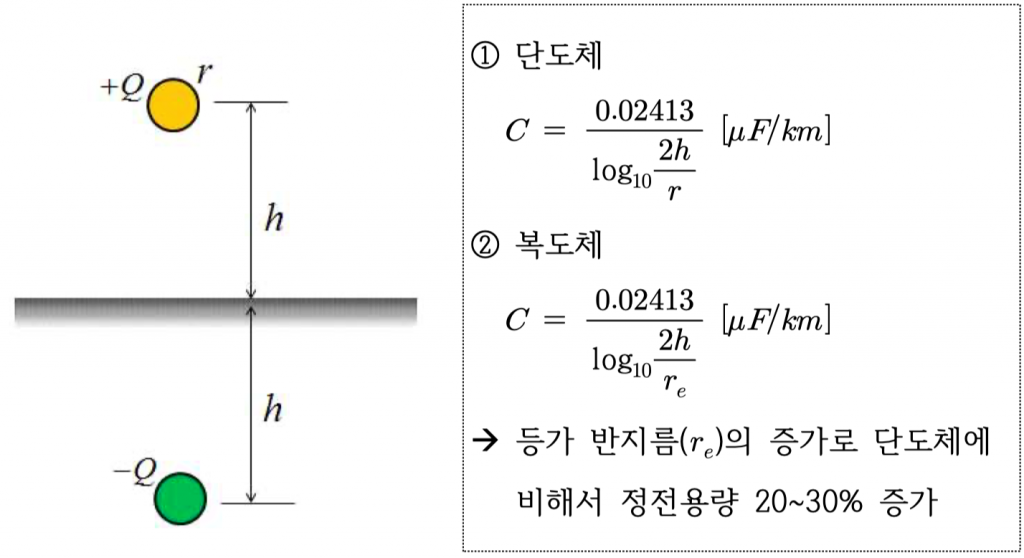

가공선 정전용량

단도체

\[C=\frac{0.02413}{log_{10}\frac{2h}{r}}[\mu F/km]\]

복도체

\[C=\frac{0.02413}{log_{10}\frac{2h}{r_e}}[\mu F/km]\]

등가 반지름의 증가로 단도체에 비해서 정전용량 20~30% 증가

3상 1회선 송전선로의 1선당 작용 정전용량

1)가공선

\[C=C_s+3C_m=\frac{0.02413}{log_{10}\frac{D}{r}}[\mu F/km]\]

2)케이블

\[C=C_s+3C_m=\frac{0.02413\epsilon_r}{log_{10}\frac{D}{r}}[\mu F/km]\] \[\to D감소, \epsilon_r 증가로\ \]\[가공선로에\ 비해\ 약 30배 정도\ 정전용량 증가\]
