중첩의 원리 예제1

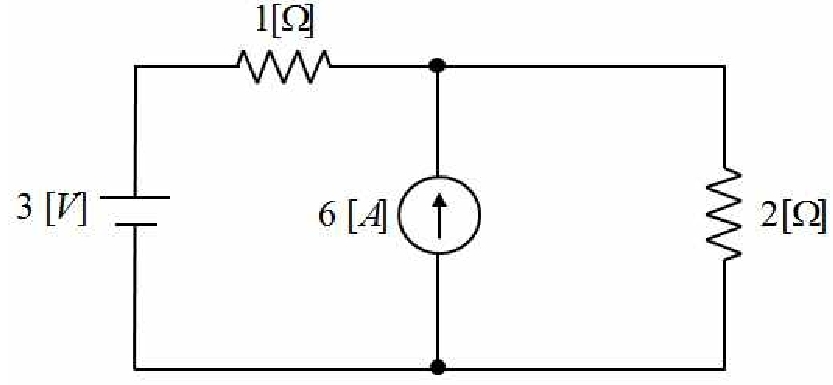

[건81-1] 그림의 회로에서 2Ω 의 단자전압을 계산하여 구하시오

중첩의 원리

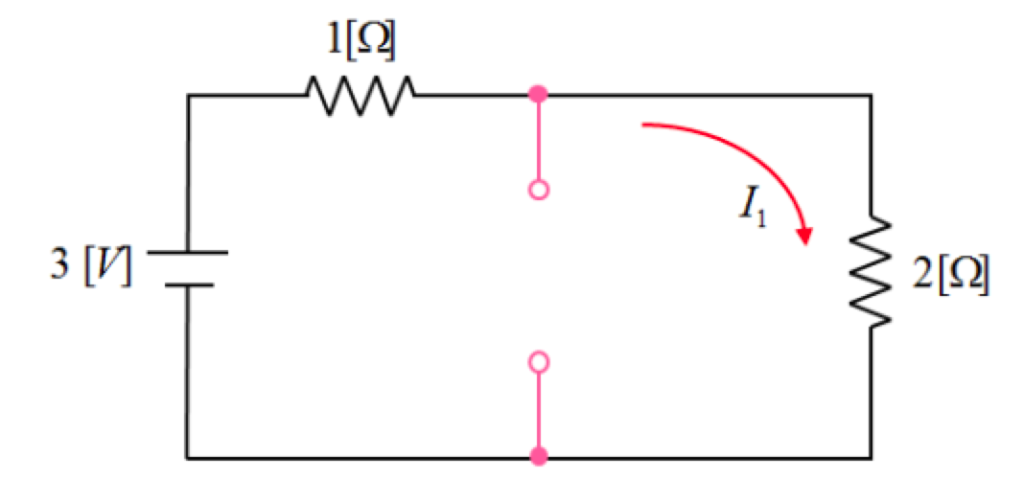

1. I1 (전압원에의한 전류)

중첩의 원리(문제)
\[I_1=\frac{3}{1+2}=1[A]\]

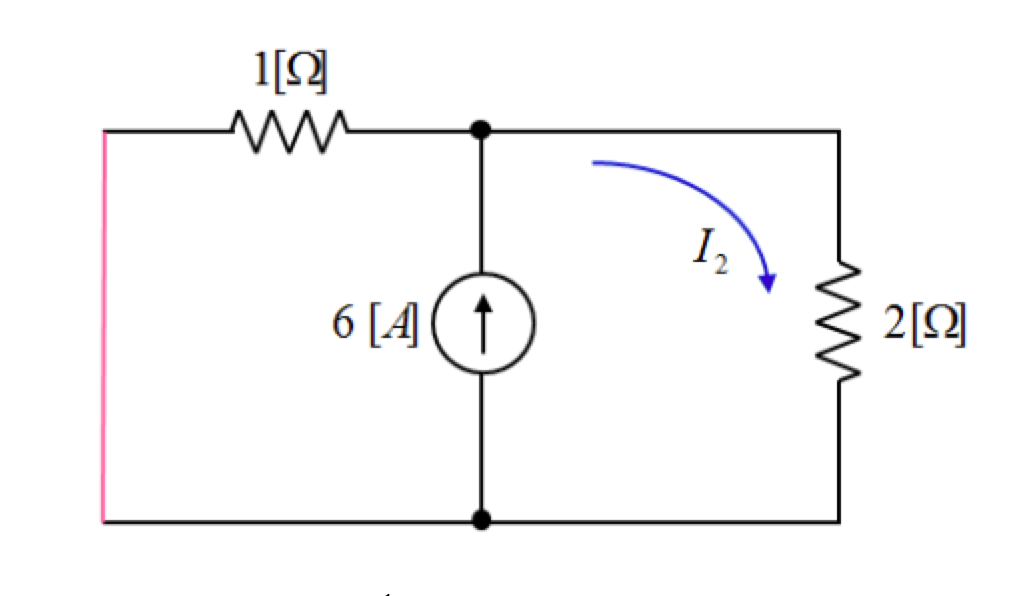

2. I2 (전류원에의한 전류)

중첩의 원리(문제)
\[I_2=\frac{1}{1+2}\times 6=2[A]\]

3. 2[Ω]에 유입되는 전류중첩

\[ I=I _{1} +I _{2} =1+2=3[A] \]

4. 2[Ω]의 단자전압

\[ V =I \times R =3 \times 2 =6 [V] \]
