회로해석법 예제1

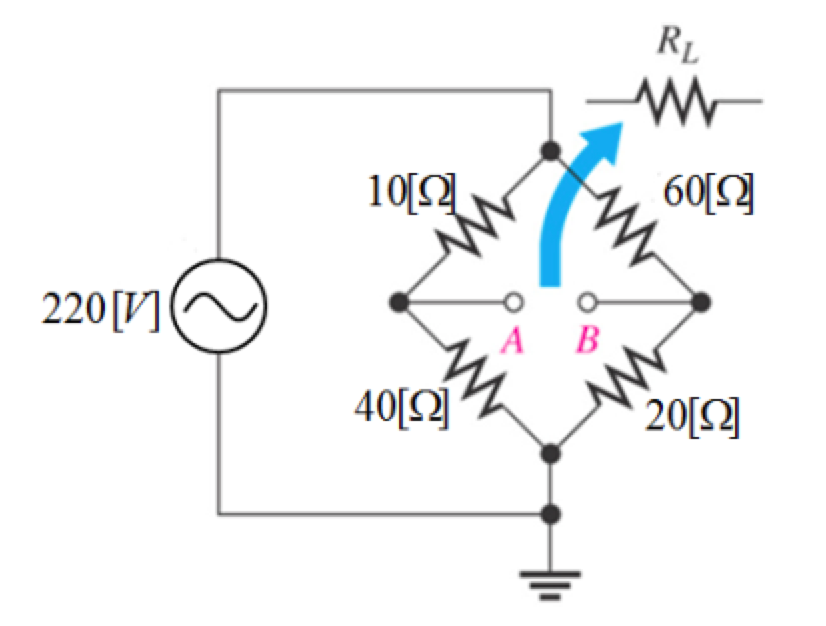

[발83-3]다음 회로를 테브난 등가회로로 나타내고 부하저항에 흐르는 전류는

테브난 등가회로

1. 테브난 등가전압

\[ V_A = \frac{ 40} { 10+40} \times 220 = 176 [V] \]
\[ V_B = \frac{ 20} { 60+20} \times 220 =55[V] \]
\[ V_{TH} = V_A -V_B =176 -55=121[V] \]

2. 테브난 등가저항

\[ R _{TH} = \frac{10 \times 40}{10+40}+\frac{60 \times 20} {60+20} =23[ \Omega ] \]

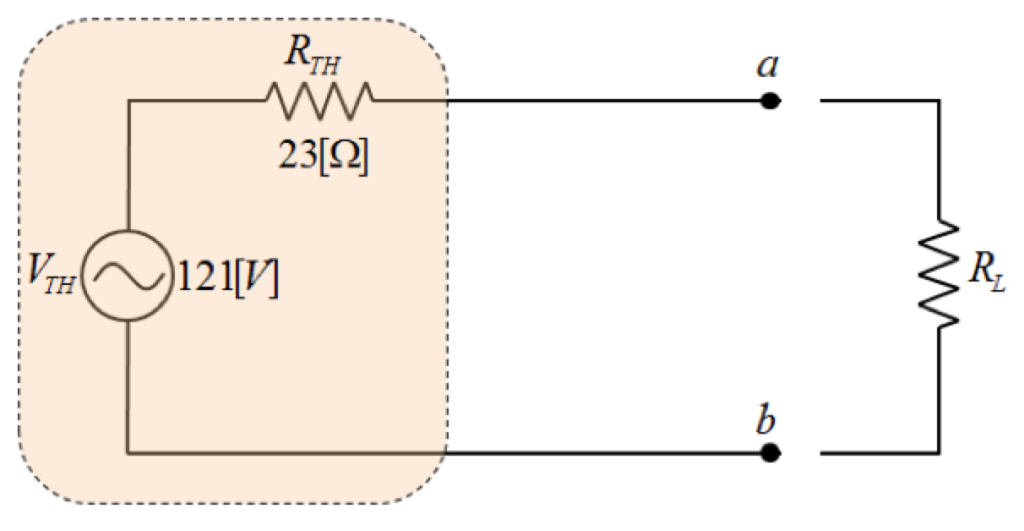

3. 테브난 등가회로

테브난 등가회로

4. 부하저항에 흐르는 전류

\[ I=\frac{121} {23+R _{L}} [A] \]
