유도전동기

회전자계

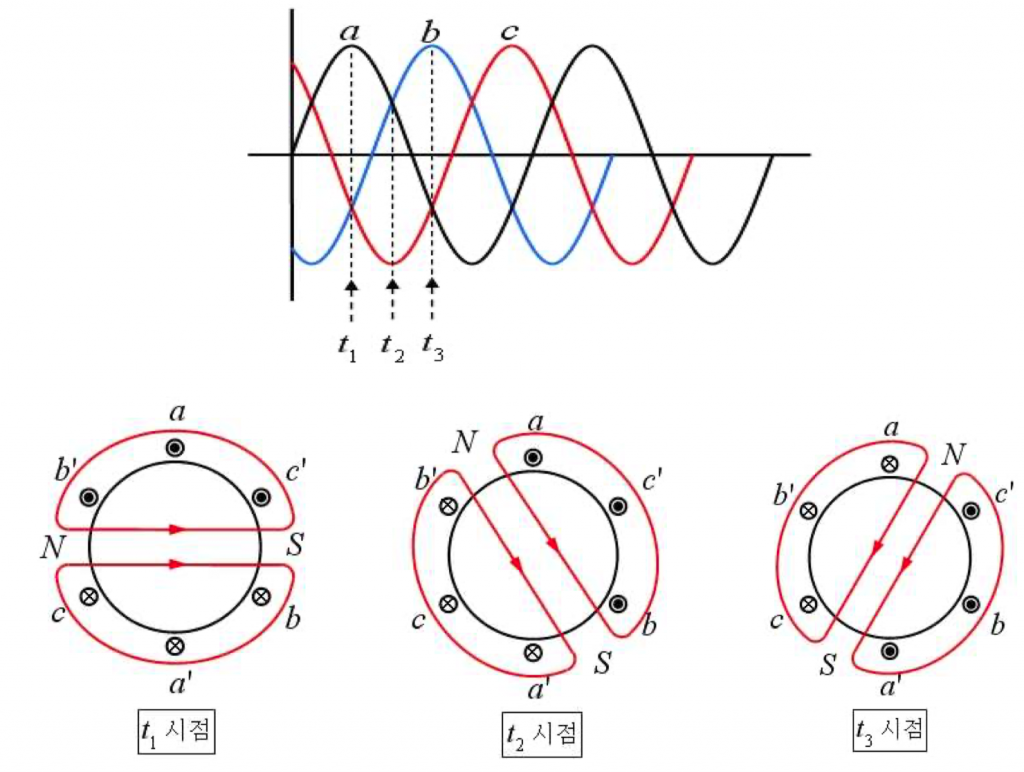

고장자 권선을 120° 간격으로 배열하고 3상 교류전원을 인가하면 전원의 주파수에 상응하는 속도(ns, 동기속도)로 회전하는 회전자계가 발생한다.

회전자계

위와 같이 3상 교류전원은 쉽게 얻을 수 있으므로 회전자계를 만드는 것은 손쉬운 일이다. 회전자계의 회전방향은 3상중에서 임의의 2상의 결선을 바꾸면 쉽게 회전방향을 전환할 수가 있다.

위와 같이 2극기 경우에 회전자계는 1주기마다 1회전함을 알 수가 있다. 만약 전원주파수가 60Hz이면 1초에 60회 회전을 하며, 1분에 3,600회 회전함을 알 수가 있다. 2극기의 경우에 회전자계의 동기속도는 3,600[rpm]이 된다.

다음 식은 동기속도와 극수, 주파수 관계를 나타낸 것이다.

\[ n_s = \frac{ 120 f} { P} [P: 극수] \]
