송전일반

765kV 송전선로

765kV 송전선로 건설 배경

1) 지속적인 전력수요의 증가
2) 대단위 발전단지 건설 필요
3) 대용량 전력수송의 필요 -> 발전단에서 수요지 연결
4) 765kV 격상 사업추진

765kV 송전선로 건설 효과

1) 대규모의 전력 수송(345kV의 약 5배)
2) 전력손실의 경감(345kV의 약 20%)
3) 국토이용의 효율성 제고(345kV 5루트  765kV 1루트, 345kV의 53%)
4) 전력계통의 안정도 향상
5) 신기술(가선법 등)의 적용 등을 통한 국내 고전압 전력기술의 향상

765kV 송전선로의 특성

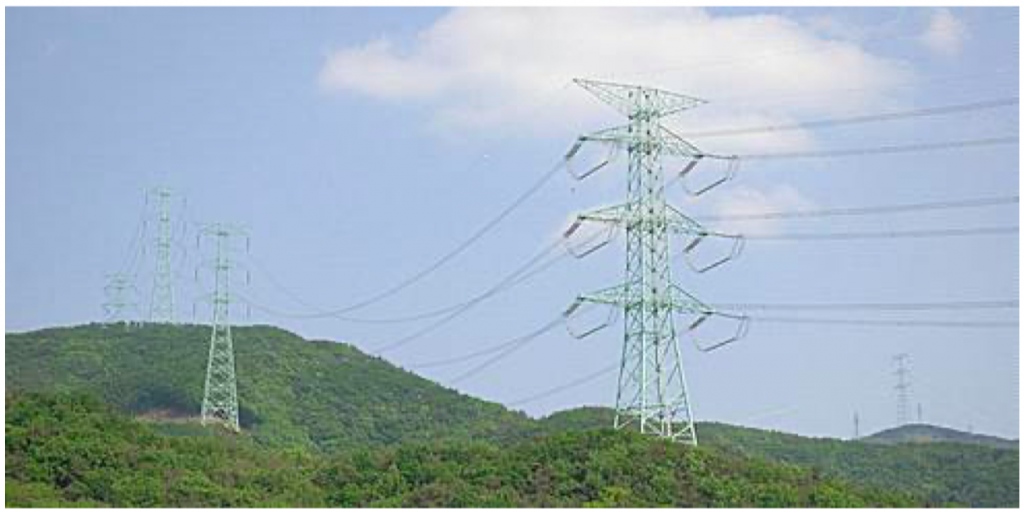

1) 강관형 철탑
2) 6도체 방식, 6도체 스페이서
3) 3상, 2회선 수직배열
4) 가공지선 2조
5) 조립식 조가형 점퍼

765kV 송전선로

조립식 조가형 점퍼

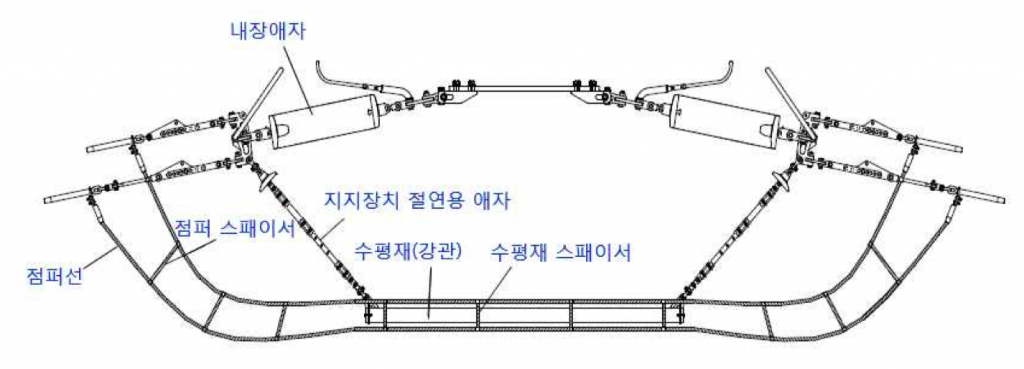

조립식 점퍼장치는 조가식과 알루미늄 파이프 식(알루미늄 파이프를 직접 도체로 사용)의 두 종류가 있으며, 조가식은 내장 애자장치의 요크에 지지장치와 수평재용 강관을 연결하여 형상을 유지하고, 그 위를 경간 전선과 동등한 도체를 통과시켜 전류의 통로를 만드는 형태를 하고 있다.

조립식 조가형 점퍼
765kV 송전선로

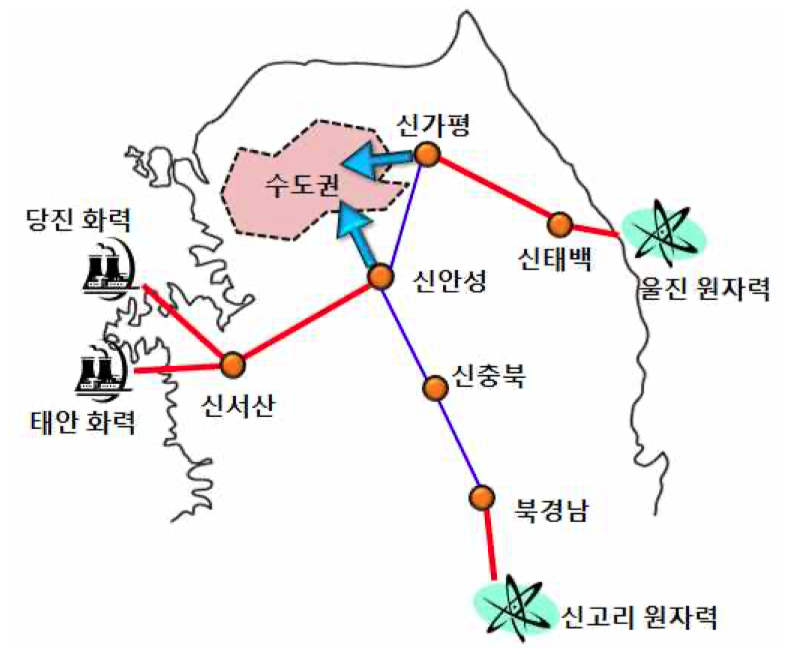

구 간선로길이[km]준공연도목 적
당진화력 ~ 신서산401998당진화력 발전전력 계통연계
신서산 ~ 신가평1372000계통보강 및 안정도 유지
신태백 ~ 신가평1552000울진원자력 발전전력 계통연계
울진원자력 ~ 신태백492005울진원자력 발전전력 계통연계
신안성 ~ 신가평752007수도권 배후계통 연계
신고리원자력 ~ 북경남1002008신고리원자력 발전전력 계통연계
북경남 ~ 신충북702008신고리원자력 발전전력 계통연계
신충북 ~ 신안성1402011수도권 배후계통 연계

장거리 송전에서 송전전압과 전력손실 관계

1) 송전전력

\[P=\sqrt3VI\cos\theta\to I=\frac{P}{\sqrt3V\cos\theta}\]

2) 송전손실

\[P_l=3I^2R=3\times(\frac{P}{\sqrt3V\cos\theta})^2R\]\[=\frac{P^2R}{V^2\cos^2\theta}\]

3) 송전손실률(k)

\[k=\frac{P_l}{P}=\frac{PR}{V^2\cos^2\theta}\]

4) 장거리 송전전압과 전력손실 및 송전전력 관계

송전손실

\[P_l∝\frac{1}{V^2}\to(\frac{345}{765})^2\backsimeq0.2\]

송전전력

\[P∝V^2\to(\frac{765}{345})^2\backsimeq5.0\]
