고조파관리기준 예제

[예제] 고조파 왜형률 계산 및 판정

항 목기본파3차5차7차9차11차15차
전압 [V]100252111
전류 [A]1001525121053

[조건]

∙12개월간의 평균 최대부하전류 200[A]
∙변압기: 22.9kV/380V, 500[kVA], %Z=5[%]

→ 단락전류 15,194[A]
→ Isc/IL : 15,194/20075.97 → ITDD가 12[%] 이내

\[V_{THD}=\frac{\sqrt{2^2+5^2+2^2+1^2+1^2+1^2}}{100}\times 100=6[\%]\]

→ 전압 규제치 초과

\[I_{THD}=\frac{\sqrt{15^2+25^2+12^2+10^2+5^2+3^2}}{100}\times 100=34[\%]\]
\[I_{THD}=\frac{\sqrt{15^2+25^2+12^2+10^2+5^2+3^2}}{200}\times 100=17[\%]\]

→ 전류 규제치 초과

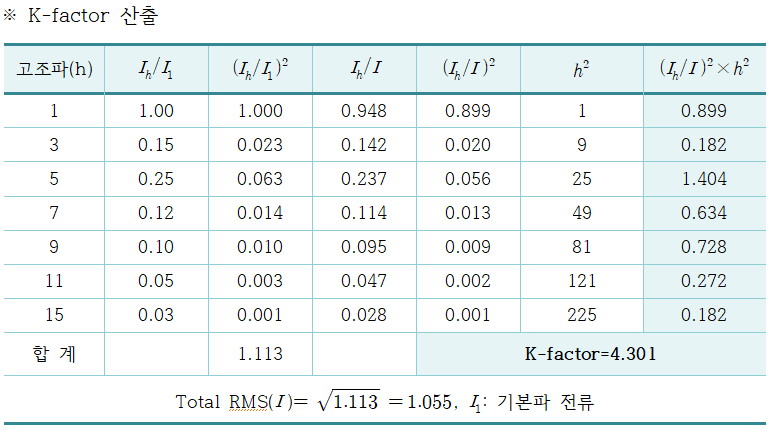

※ K-factor 산출
