무정전 전원공급장치

무정전 전원공급장치(UPS: Uninterruptible Power Supply)

UPS는 전원에서 발생되는 순시전압저하, 순간정전, 고조파, 노이즈 등에 의한 전력품질의 저하를 막고, 상용전원 정전시 중요부하에 정해진 시간동안 정전없이 부하에 전력을 공급하는 장치이다.

1) 정지형 UPS

정지형 UPS는 정류부, 인버터부, 정지형 동기절체 스위치, 축전지 및 제어장치로 구성된다.

정상적인 운전시에는 상용전원으로 부하에 전력을 공급과 동시에 부동충전방식으로 축전지를 충전하는 방식이다. 상용전원의 정전시에 축전지를 통해서 인버터를 구동하여 부하에 전력을 단시간 동안 전력을 무순단으로 공급하는 방식으로 신뢰성이 요구되는 부하에 적합하다.

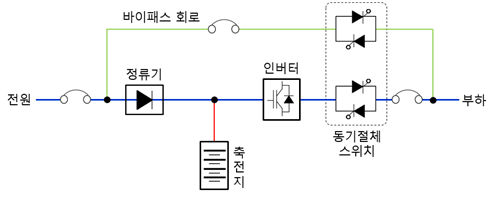

정지형 UPS

2) 회전형 UPS

회전형 UPS는 전동기-발전기(M/G) 세트, 디젤엔진 및 플라이 휠과 같은 회전기를 포함되며, 회전체의 관성에너지를 이용하는 것으로 대용량에 적합한 방식이다.

정상운전시에는 상용전원에 의해서 전력을 공급하고, 상용전원 정전된 경우 과도시에는 인덕션 커플링의 내부 및 외부회전자가 가지고 있는 관성에너지에 의해서 전력을 공급하고 2초이내에 디젤엔진이 기동을 완료하여 디젤엔진 발전기로 부하에 전력을 공급하는 방식이다.

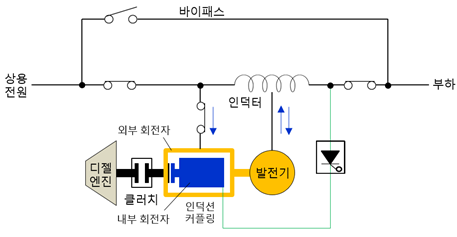

[디젤엔진 회전형 UPS]
