변압기 해석기준 문제

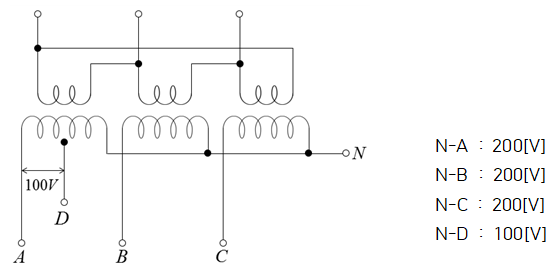

다음 변압기 결선도와 같이 전압이 주어졌을 때 D-C간 전압을 구하는 식을 쓰고 계산하시오
변압기결선도

변압기 2차측 전압관계를 A상 전압을 기준으로 페이저도로 나타내면 다음과 같다.

변압기 2차측 전압관계를 A상 전압을 기준으로 페이저도

A상 전압을 기준하면

\[\dot{V}_A=200\angle0, \dot{V}_B=200\angle240, \dot{V}_C=200\angle120\] \[\dot{V}_{DC}는 A상 전압과 동상이며 크기는 100V이다. \] \[그러므로 \dot{V}_D=100\angle0\] \[\dot{V}_DC=\dot{V}_D-\dot{V}_C=100\angle0-200\angle120\] \[=264.57\angle-40.89[V]\]
\[∴V_{DC}≃265[V]\]
