불평형 고장해석 예제6

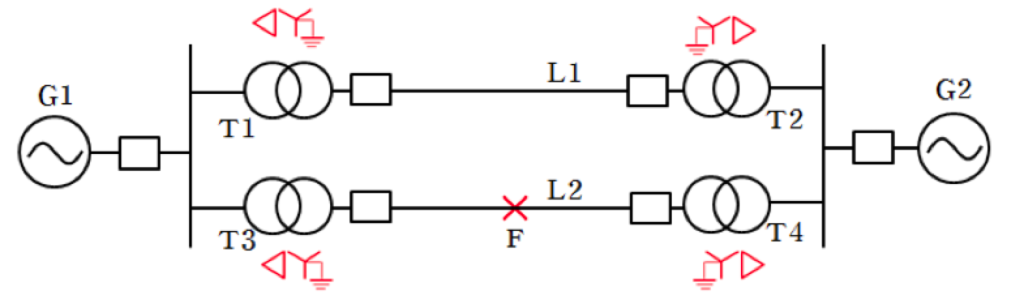

아래 그림에서 각 설비의 임피던스 데이터[pu]는 다음과 같다.
1) F점에서의 고장전류를 구하기 위한 테브난 등가회로(정상, 역상, 영상)를 구하라.
2) 1)의 결과를 사용하여 F지점의 1선지락(a상) 고장전류[pu]를 구하라.
단, F와 대지사이의 고장 임피던스는 j0.5[pu]이다.

⦁Synchronous generator

\[G_1:X_1=0.2, x_2=0.12, X_0=0.06\] \[G_2:X_1=0.33, x_2=0.22, X_0=0.066\]

⦁Transformer

\[T_1:X_1=X_2=X_0=0.2\] \[T_2:X_1=X_2=X_0=0.225\] \[T_3:X_1=X_2=X_0=0.27\] \[T_4:X_1=X_2=X_0=0.16\]

⦁Transmission lines

\[L_1:X_1=X_2=0.14,X_0=0.3\] \[L_2:X_1=X_2=0.35,X_0=0.6\]

대칭분 등가회로 및 등가 임피던스

1) 영상분 등가회로

\[\to Z_0=1.649+\frac{0.235\times 0.19}{0.235+0.19}=1.754[pu]\]

2) 정상분 등가회로

\[\to Z_1=0.111+\frac{0.387\times 0.471}{0.387+0.471}=0.323[pu]\]

3) 역상분 등가회로

\[\to Z_2=0.111+\frac{0.307\times 0.361}{0.307+0.361}=0.276[pu]\]

지락전류 계산

\[I_a=3I_0=3\times(\frac{1}{Z_0+Z_1+Z_2})\times I_b\] \[=3\times(\frac{1}{1.754+0.323+0.276})I_b=1.274I_b\] \[∴지락전류는 1.274[pu]\]
