최대전력점 추종제어

※ 최대전력점 추종(MPPT) 제어

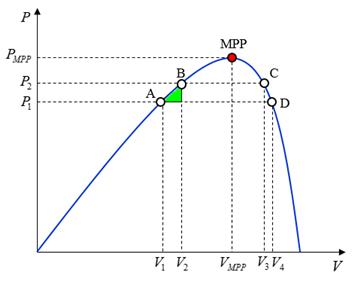

곡선은 태양전지 Array의 전압-전력 곡선으로 일사량과 온도에 따라 변화한다. 태양광 발전은 최대출력점에 해당하는 최적 운전전압이 존재한다. 그러므로 초퍼(DC/DC 컨버터)의 출력전압을 제어하여 최적 운전전압에서 운전되도록 하는 것 최대전력점 추종운전이다.

최대전력점 추종(MPPT) 제어

최대전력점 추종제어는 태양전지 Array 전압을 제어하여 최대 전력점에서 운전되도곡 제어하는 것이다.

동작전압 A(V1에서 P1출력)에서 전압 V2로 변화시키면 전력은 P2로 변화된다. 이때 변압의 변화량에 대해 전력의 변화분의 기울기가 양의 값을 가지면 최대전력점이 우측에 있으므로 전압을 보다 증가시켜 이 기울기가 0이 될 때 최적동작전압으로 보고 운전한다.

반대로 기울기가 음인 경우에는 전압을 낮추어 기울기가 0이 될 때 최적동작전압을 찾아서 운전한다.
