크로스본딩 시스템

크로스본딩 시스템 심화자료

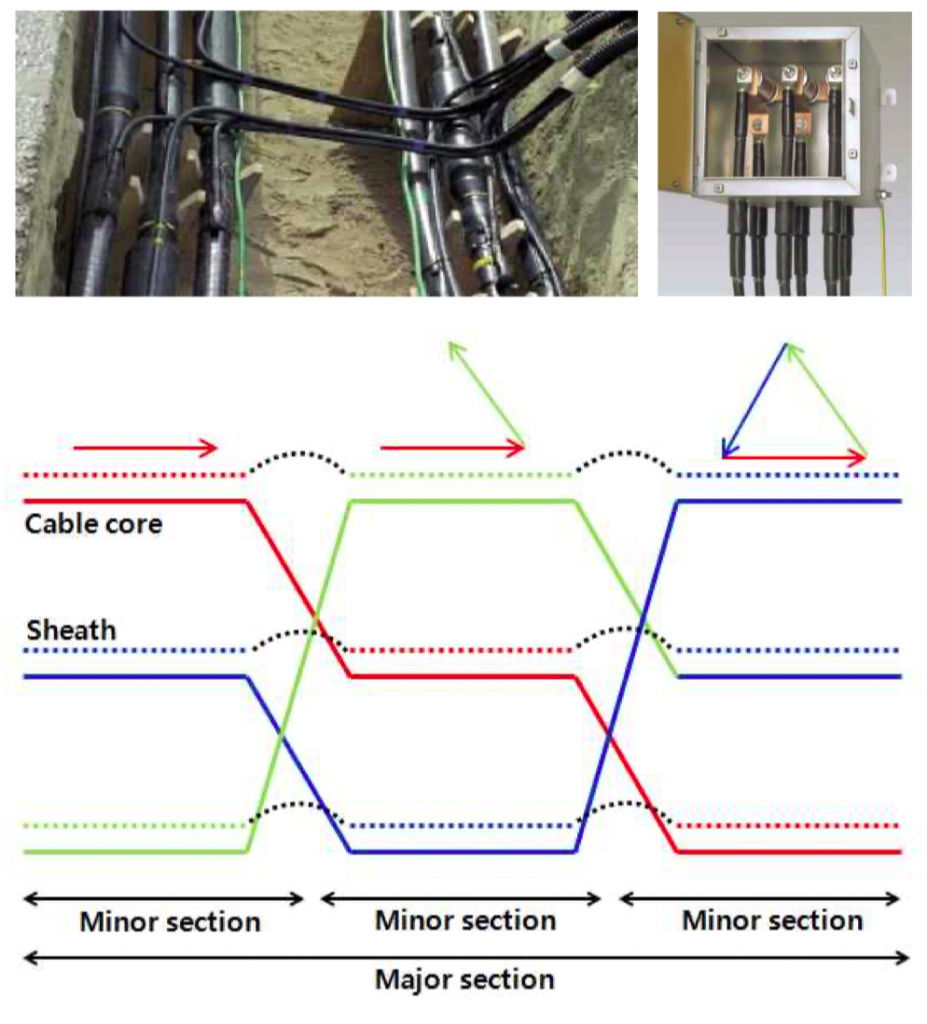

1. 크로스 본딩 시스템-Ⅰ

1) 케이블을 연가(transposition)한 방식으로 가장 이상적이며, 유기전압이 매우 낮은 전압으로 나타난다.

2) 하나의 Major section은 3개의 minor section으로 구성되어, minor section에서 발생된 유기기전력은 Major section을 거치는 동안에 3상 모두 평형으로 상쇄되어 유기전압이 발생되지 않는 구조이다.

3) 일반적으로 Major section 길이는 1 드럼길이(500m 정도)

4) Major section 접속부는 직접 접지한다.

5) 연가방식으로 선로정수가 평형을 이룬다.

크로스본딩

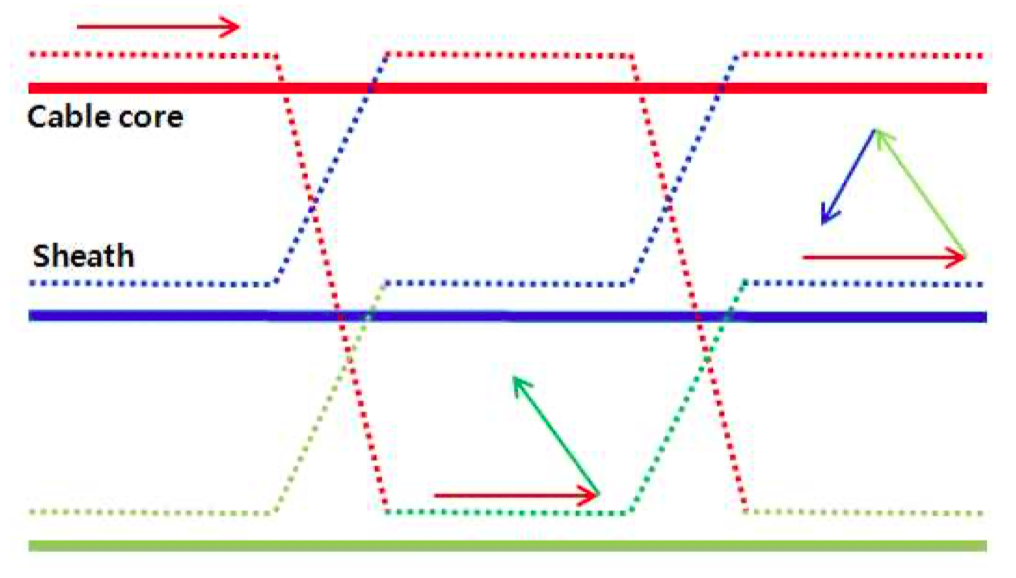

2. 크로스 본딩 시스템-Ⅱ

크로스본딩

1) 케이블이 연가되지 않은 경우에 적용하는 방식

2) 이 경우에는 잔류 유기전압이 비대칭으로 나타나며, 약간 큰 값을 나타냄

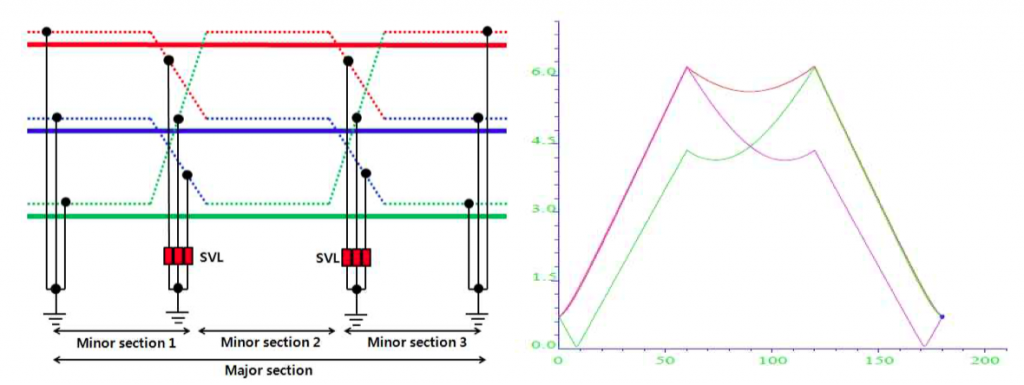

3. 시스 접지 및 유도전위의 분포

1) Major section 접속부 직접접지

2) 중간 접속부에는 SVL(Surge Voltage Limiter)을 통한 접지

3) SVL은 케이블에 단락사고시 큰 유기전압 발생시 이를 저감하는 장치로 Link Box내에서 SVL을 통해서 접지 시킨다.

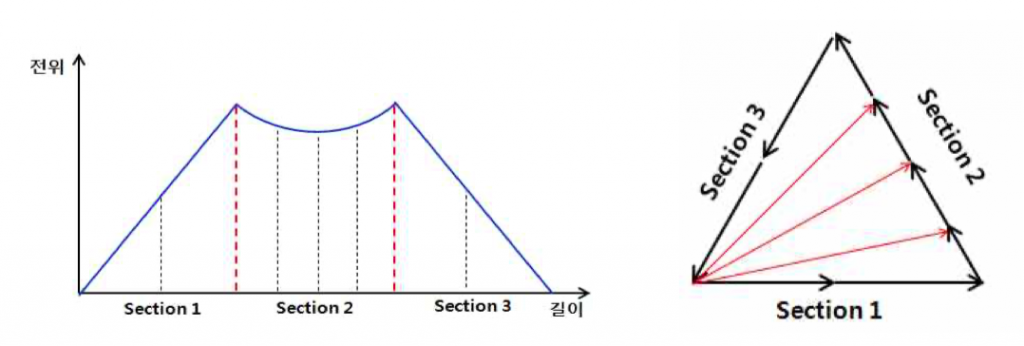

1) 케이블을 연가한 경우

케이블을 연가한 경우

2) Sheath를 연가 한 경우

Sheath를 연가 한 경우
