태양광발전시스템

태양광발전 시스템

1) 독립형 시스템

계통과 연계 없이 태양광 발전을 단독으로 부하를 운용하는 시스템으로 필수적으로 축전지를 가지고 있다. 단독형 시스템은 전기공급이 어려운 장소 및 특수장소에 적합한 방식이다.

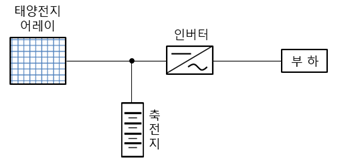

태양광발전 시스템_독립형

2) 계통연계형 시스템

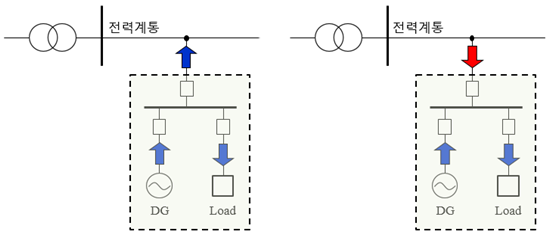

태양광발전 시스템_계통연계형

[역송 가능형] [역송 불가능형]

(1) 역송가능형

① 태양광 시스템의 발전력이 자체부하의 부하전력보다 큰 경우에 해당된다.
② 부족분은 전력계통으로부터 공급받고, 잉여분은 전력회사에 판매한다.
③ 기본적으로 축전지 설비를 갖출 필요가 없다.
④ 단독운전 검출에 역전력계전기(RPR, 32)를 적용할 수 없으며, 전압검출(OVR, UVR), 주파수 검출(OFR, UFR)을 이용한다.

(2) 역송불가능형

① 태양광 시스템의 발전력이 자체부하의 부하전력보다 작은 경우에 해당된다.
② 태양과 시스템의 발전력은 상용전원에 대한 백업 및 제어용으로 사용된다.
③ 필요시 축전지 설비를 갖춘다.
④ 단독운전 검출에 역전력계전기(RPR, 32)를 적용할 수 있다.

3) Array 설치방식

(1) 고정형

고정형은 최대전력이 발생하는 경사각(약 33°)에서 고정으로 Array를 설치한 방식
1) 다른방식에 비해서 발전효율이 낮은 반면 초기 설치비가 적게 든다.
2) 비교적 원격지역에 설치면적의 제약이 없는 곳에 많이 이용된다.
3) 특히 도서지역 등 풍속이 강한 곳에 설치하는 것이 보통이다.
4) 유지관리에 따른 위험이 적어 상대적으로 많이 이용된다.

(2) 반고정형

태양전지 어레이 경사각을 계절 또는 월별에 따라서 상하로 위치를 변화시켜주는 방식으로 일반적으로 사계절에 한번씩 어레이 경사각을 변화시키는 방식을 반고정형 시스템이라고 한다.

1) 발전량은 고정식과 비교하여 보통 15%정도 증가한다.
2) 설치간격은 고정형 대비 11%정도 증가한다.

(3) 추적형

태양광발전 시스템의 발전효율을 극대화하기 위한 방식으로 태양의 직사광선이 항상 태양 전지판의 전면에 수직으로 입사할 수 있도록 동력 또는 기기조작을 통하여 태양의 위치를 추적해 가는 방식이다.

1) 단축 추적형

① 태양광의 하루 이동 경로를 동서로 따라가는 시스템이다.
② 입지에 따라 고정형보다 약10~15% 정도 발전량을 증가시킬 수 있다.

2) 양축 추적형

① 태양빛이 있는 동안에는 계절과 시간에 관계없이 방위각과 양각을 지속적으로 조정해서 항상 최대의 효율로 발전하도록 한 것이다.
② 경사 고정형에 비해 25~35% 정도 발전량을 증대시킬 수 있다.
③ 초기 설치비가 많이 들고, 설치면적이 고정형에 비해 4배정도 소요되며, 유지보수도 어려워지는 단점이 있다.

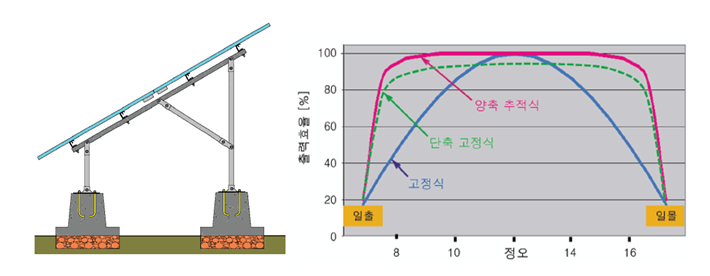

태양광발전 추적형

(4) 건물 일체형(BIPV)

건물 일체형 태양광 발전 시스템은 태양광 모듈을 건축 자재화하여 건물의 외벽재, 지붕재, 창호재 등으로 활용해서 발전하는 시스템을 말한다. 별도의 설치 공간이 필요하지 않고 환경 친화적이며, 에너지 효율적인 건축물을 구현할 수 있다는 장점이 있다. 건물일체형은 기존 건축재의 비용을 절감할 수 있고, 별도의 부지가 필요 없으며 유기관리비 등의 경제적인 이점이 있다. 건물 일체형 태양광 발전 시스템에는 평지붕형, 아트리움형, 스팬드럴형, 비젼글라스형, 발코니형, 차양형 등이 있다.
