TN계통 접지

TN계통(KEC203.2)

전력계통 직접접지와 전기설비의 노출도전성 부분을 서로 연접하는 접지방식으로TN 방식은 TN-C, TN-S, TN-C-S 3가지 방식으로 나뉜다.

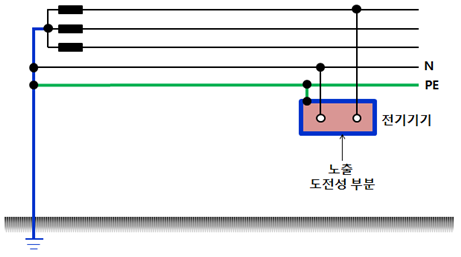

TN-S 계통

① 간선의 중성선(N)과 보호도체(PE)를 분리하는 방식으로 가장 선호되는 방식
② PE를 별도로 포설하므로 경제적으로 가장 분리한 방식
③ 불평형 전류나 3고조파 전류가 중성선과 독립된 PE도체에는 흐르지 않으므로 노이즈 잡음에 강함
④ 감전에 대한 보호로 주로 과전류 차단기를 적용하며, 누전차단기의 적용은 가능하지만 권장할 것은 아니다.

TN-S

TN-C 계통

① 중성선(N)과 보호도체(PE)를 겸용하는 PEN도체를 이용하여 접지하는 방식
② PEN도체 사용으로 경제적인 장점
③ 중성선이 보호도체 역할을 수행하므로 단선시 큰 접촉전압의 발생되어 감전사고의 위험이 있으며, 이를 위해 설비측의 추가 접지가 필요함.
④ 부하 불평형시에 불평형 전류나 3고조파 전류가 PEN도체에 흘러서 노이즈 잡음이 발생이 큰 단점
⑤ 감전보호를 위해서 과전류 차단기를 적용하며, 누전차단기의 부동작 가능성이 있어 감전보호로 누전차단기를 적용하지 않는 방식이다.

TN방식-C
TN방식-C
\[Z_s\times I_a\le U_0\]

Ia : 정해진 시간 내에 차단기가 작동하는전류
Z0 : 고장루프 임피던스(RPE포함)
U0 : 공칭 대칭전압(실효값)

TN-C-S 계통

① 간선계통의 일부에서 중성선(N)과 보호도체(PE)를 겸용하는 PEN도체를 이용하고, 수전단 또는 배전반에서 전기설비까지는 중성선(N)과 보호도체(PE)를 분리하는 방식으로 우리나라에는 이 방식을 많이 채용한다.
② TN-C 접지계통을 TN-S접지계통의 하위에 사용하면 안된다. 왜냐하면 상위에 있는 중성선이 사고로 차단되면 하위 보호도체가 차단되기 때문이다.
③ 감전에 대한 보호로 주로 과전류 차단기를 적용하며, 누전차단기의 적용은 가능하지만 권장할 것은 아니다.

TN-C-S
TN-C-S

TN계통에서 감전보호 장치

① 권장사항 : 과전류차단기
② 예외적인 경우 : 누전차단기

→ 과전류보호 장치가 정해진 시간내 차단이 어려운 경우나 Zs가 커서 접촉전압을 50V이하로 유지가 어려운 경우
∙TN-C: 누전차단기 적용 불가능한 계통
∙TN-S, TN-C-S: 누전차단기 적용 가능 계통(PE는 관통하지 말 것)
