에스컬레이터는?
경사를 갖는 계단식, 평면식으로 된 컨베이어로서 계단은 체인에 수십개의 발판을 붙여서 레일로 지지한다
이 체인을 트러스의 위쪽 구동용 대차와 아래쪽 종속용 대차 간에 걸어서 구동용 대차에 전동기를 직결한 웜 감속기로 구동하는 단거리 및 대량 수송에 적합한 운반설비를 말한다

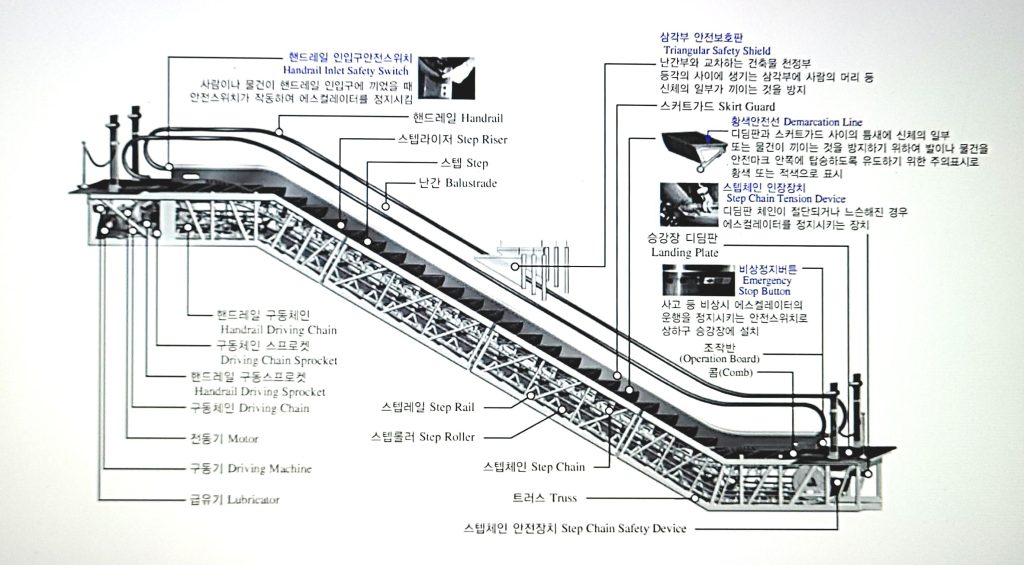

에스컬레이터의 구성 및 안전장치
1)전기적 안전장치
- 구동체인 스위치
구동체인이 끊어질 경우 작용(에스컬레이터 서서히 정지)
- 스탭체인 스위치
스탭체인이 늘어난 경우 작동
- 스탭주행 스위치
스탭 간 이물질이 낀 경우 작동
- 스커트가드 스위치
스커트와 스텝 간 이물질이 낀 경우 스커트 가드 패널에 일정 압력이상이 가해져서 동작
- 전자제동 스위치
동력이 끊어질 경우 동작
- 과전류 스위치
전동기에 과부하 전류가 흐를 시에 동작
- 역전감지 스위치
과부하로 인한 역전 운행을 막아주는 안전장치
- 디플렉터
옆면 신발 끼임 방지
2)건축물 안전
- 삼각 안내판
에스컬레이터 간 교차 시 협각에 머리 등이 끼이는 것을 방지하는 안내판
- 칸막이 판
에스컬레이터와 플로어 Plate사이에 간격이 있을 경우 설치
- 낙하물 방지판
에스컬레이터 상호 간 또는 에스컬레이터와 플로어 Plate사이에 간격이 있는경우
- 셔터 안전장치
에스컬레이터 상부의 셔터가 닫혔는데도 에스컬레이터 운행 시 작동
- 난간 설치
상층부의 플로어 Plate부근에 승강부 주위에 설치하여 추락방지
