라이트 컨트롤 시스템

❗라이팅 컨트롤 시스템

• 건물의 조명을 자동으로 감시 및 제어하는 시스템
• 유지보수 및 신축, 증설이 용이하고 관리비용의 절감, 에너지 절약등의 장점
• 인력 절감, 관리 효율 증대, 에너지를 절감
• 프로그램 스위치, 포토센서, 재실센서의 각종 제어기들은 분산제어 기능이 있어
• 중앙감시장치 또는 타 제어기의 이상 발생 시에도 전혀 영향을 받지 않고 정상 동작
• 조명상태감시 및 스케줄 제어를 CCMS(Central Control Monitoring System)에 의해 다중 전송 방식에 의한 2심 전용 신호선(CCV-S)으로 다수의 조명기구를 개별또는 전체그룹제어할 수 있는 소프트웨어, 조명제어 패널, 프로그램 스위치로 구성된 운영시스템

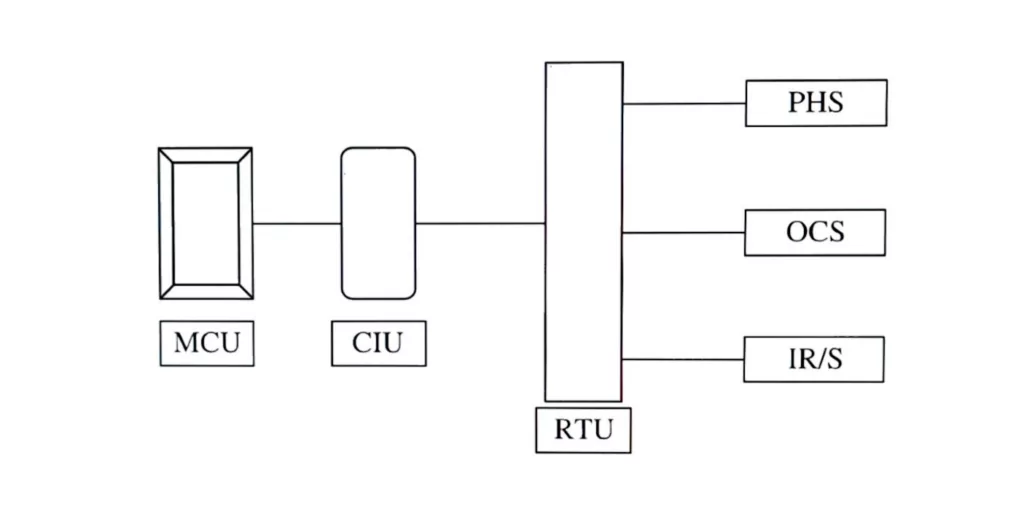

1️⃣구성 및 원리

1)MCU(Main Control Unit)

• MCU는 제어 회로 수에 따라 하나의 통신선에 병렬로 RTU를 연결하여 사용하고 프로그램 설정이 가능한 독립제어장치이므로 중앙관제장치 이상 시에도 자체프로그램에 의해 정상으로 동작한다
• 최대 16개의 RTU와 PSW를 연결할 수 있으며 조도감지기, 재실감지기 CCTV등과 연동하여 제어할 수 있다.

2)CIU(Communication Interface Unit)

• CCMS와 LCP사이의 데이터를 전송하기 위한 통신 인터페이스 장치러 로부터 제어 또는 전송신호를 받아 LCP를 제어하고 LCP보부터 릴레이, 그룹 패턴등의 상태 자료를 받아 CCMS에 전송하는 역활을 한다
• 또한, 내부 데이터 메모리가 있어 한 대 이상의 CCMS와 동시에 데이터 전송이 가능하며 타 시스템과의 인터페이스를 위한 프로그램 메모리가 내장되어 있다

3)RTU(Relay Terminal Unit)

• RTU는 제어부와 릴레이의 두 부분으로 구성되어 별도의 배선을 없으며 DIN Rail방식으로 손쉽게 취부할 수 있다
• 현재 릴레이를 한 번에 점등시킬수 있도록 All-on버튼이 내장되어 있다 4개의 릴레이를 탑재하고 있으며 최대 16개까지 MCU에 연결할 수 있다

4)PHS(Photo Sensor)

• 외부 주광의 영향을 받는 실내 창 측에 설치하여 실내 조도에 따라 창 측 회로를 단계별로 제어한다
• MCU의 외부입력단자로 연결한다

5)OCS(Occupancy Sensor)

• 재실 여부를 감시하여 조명회로를 점등시키고 특정 관제점과 연동 제어할 수 있도록 접점출력을 제공한다.
• MCU의 외부입력단자로 연결한다

2️⃣특징

• 전송속도가 매우 빠르다(5Mbps)
• 다양한 프로그램 제어기능을 추가할 수 있다
• 시공이 간편하다
• 고장률이 거의 없다
• 타 시스템과 인터페이스가 가능하다

★조명설비
조명제어설계의 에너지절약대책
라이팅 컨트롤 시스템

💯기출문제

●04건축물에서의 조명제어와 가로등에서 조명제어 시스템에 대하여 종류를 들고 설명하시오

1. 건축물 조명제어 시스템

건축물의 조명제어 시스템은 건물 내부의 조명을 효율적으로 관리하고 사용자의 편의를 증진시키기 위한 시스템입니다. 다양한 센서와 제어 장치를 통해 조명의 밝기, 색온도, 점등 시간 등을 자동으로 조절하며, 에너지 절감에도 크게 기여합니다.

1) 종류

• 일반 조명제어 시스템:
  • 스위치, 타이머 등을 이용하여 간단한 조명 제어를 수행합니다.
  • 주로 가정이나 소규모 상업 공간에 적용됩니다.
• 디지털 조명제어 시스템:
  • 마이크로프로세서를 기반으로 한 디지털 신호를 이용하여 조명을 제어합니다.
  • 다양한 기능과 설정이 가능하며, 중앙 집중식 관리가 가능합니다.
• 네트워크 기반 조명제어 시스템:
  • 통신망을 통해 다수의 조명 기기를 연결하여 원격 제어 및 모니터링이 가능합니다.
  • 스마트폰 앱이나 웹 인터페이스를 통해 편리하게 조작할 수 있습니다.
• 센서 기반 조명제어 시스템:
  • 조도 센서, 움직임 센서 등을 이용하여 주변 환경에 따라 조명을 자동으로 조절합니다.
  • 에너지 절감 효과가 뛰어납니다.

2) 주요 기능

• 조도 조절: 주변 밝기에 따라 자동으로 조도를 조절하여 눈의 피로를 줄이고 에너지를 절약합니다.
• 색온도 조절: 공간의 분위기나 작업 특성에 맞게 색온도를 조절하여 생산성을 향상시킵니다.
• 시간 기반 제어: 시간대별로 조명을 자동으로 켜고 끄는 기능을 통해 에너지를 절약합니다.
• 장면 설정: 다양한 상황에 맞는 조명 설정을 미리 저장하여 버튼 하나로 간편하게 변경할 수 있습니다.
• 원격 제어: 스마트폰이나 태블릿 PC를 이용하여 원격으로 조명을 제어할 수 있습니다.

2. 가로등 조명제어 시스템

가로등 조명제어 시스템은 도로, 공원 등 외부 공간의 조명을 효율적으로 관리하고 에너지를 절약하기 위한 시스템입니다. 시간대, 날씨, 교통량 등 다양한 요소를 고려하여 조명을 제어하며, 도시 미관 개선에도 기여합니다.

1) 종류

• 아날로그 제어 시스템:
  • 타이머, 광센서 등을 이용하여 간단한 조명 제어를 수행합니다.
  • 구조가 간단하고 비용이 저렴하지만, 기능이 제한적입니다.
• 디지털 제어 시스템:
  • 마이크로프로세서를 기반으로 한 디지털 신호를 이용하여 조명을 제어합니다.
  • 다양한 기능과 설정이 가능하며, 중앙 집중식 관리가 가능합니다.
• 통신 기반 제어 시스템:
  • 무선 통신망을 이용하여 다수의 가로등을 연결하여 원격 제어 및 모니터링이 가능합니다.
  • IoT 기술을 활용하여 스마트 시티 구현에 기여합니다.

2) 주요 기능

• 시간 기반 제어: 시간대별로 조명을 자동으로 켜고 끄는 기능을 통해 에너지를 절약합니다.
• 조도 기반 제어: 주변 밝기에 따라 자동으로 조도를 조절합니다.
• 원격 제어: 스마트폰이나 컴퓨터를 이용하여 원격으로 조명을 제어하고 상태를 모니터링합니다.
• 고장 감지 및 알림: 가로등 고장 발생 시 자동으로 감지하고 관리자에게 알림을 보냅니다.

3) 추가 기능

• 에너지 절감: 조명 밝기를 조절하거나 점멸 시간을 조절하여 에너지 소비를 줄입니다.
• 유지보수 관리: 가로등의 상태를 실시간으로 모니터링하여 고장 발생 시 신속하게 대응합니다.
• 도시 미관 개선: 조명 연출을 통해 도시의 이미지를 개선하고 시민들의 삶의 질을 향상시킵니다.

●05대형건축물의 에너지 절약을 위한 조명제어

1. 조명 제어 시스템의 중요성

• 에너지 비용 절감: 불필요한 조명 사용을 줄여 전력 소비량을 감소시킵니다.
• 유지보수 비용 절감: 조명 수명을 연장하고 고장률을 낮춰 유지보수 비용을 절감합니다.
• 쾌적한 실내 환경 조성: 자연광과 인공 조명을 효과적으로 조절하여 쾌적한 실내 환경을 조성합니다.
• 탄소 배출 감소: 에너지 소비량 감소를 통해 탄소 배출량을 줄이고 환경 보호에 기여합니다.

2. 대형 건축물 조명 제어 시스템의 주요 기능

• 자연광 연동 제어:
  • 실내 조도 센서를 통해 자연광의 양을 감지하고 인공 조명의 밝기를 자동으로 조절합니다.
  • 외부 환경 변화에 따라 실내 조도를 최적화하여 에너지 소비를 줄입니다.
• 시간대별 제어:
  • 시간대별로 조명 밝기를 자동으로 조절하여 불필요한 조명 사용을 방지합니다.
  • 예를 들어, 야간에는 조도를 낮추거나 일부 조명을 소등하여 에너지를 절약할 수 있습니다.
• 센서 기반 제어:
  • 움직임 센서, 점유 센서 등을 활용하여 사람의 유무에 따라 조명을 자동으로 켜고 끕니다.
  • 특정 구역에 사람이 없을 때는 조명을 소등하여 에너지를 절약합니다.
• 원격 제어:
  • 스마트폰 앱이나 웹 인터페이스를 통해 원격으로 조명을 제어하고 모니터링합니다.
  • 관리자가 언제 어디서든 시스템을 관리할 수 있습니다.
• 에너지 사용량 모니터링:
  • 각 조명 기기별 에너지 사용량을 실시간으로 모니터링하여 에너지 효율을 분석하고 개선합니다.

3. 대형 건축물 조명 제어 시스템 구축 시 고려 사항

• 건물의 특성: 건물의 용도, 규모, 구조 등을 고려하여 최적의 시스템을 설계해야 합니다.
• 조명 기기의 종류: LED 조명, 형광등 등 다양한 조명 기기의 특성을 고려하여 시스템을 구성해야 합니다.
• 통신 환경: 안정적인 통신 환경을 구축하여 원활한 시스템 운영을 보장해야 합니다.
• 유지보수: 시스템의 안정적인 운영을 위해 정기적인 유지보수가 필요합니다.

4. 결론

대형 건축물의 에너지 절약을 위해서는 효율적인 조명 제어 시스템 구축이 필수적입니다. 다양한 센서와 제어 기술을 활용하여 자연광과 인공 조명을 최적화하고, 에너지 사용량을 줄이는 것이 중요합니다. 또한, 지속적인 모니터링과 관리를 통해 시스템의 성능을 향상시켜야 합니다.
