실사설계
❗실시설계
설계란 전력시설물 설치, 보수공사에 관한 계획서, 설계도면, 시방서, 공사내역서, 기술계산서 및 이와 관련된 서류(설계도서)를 작성하는 행위를 말한다
1️⃣설계도서의 종류
- 시방서 : 표준, 특기, 자재
- 설계도면 : 전력인입, 간선, 변전실 단선도, 평면도
- 내역서
- 설계 설명서
- 착공계산서 : 부하, 변압기 용량, 고장전류, 전압강하
2️⃣설계도서 작성기준
- 누락 부분이 없을 것, 쉽게 이해할 수 있도록, 정확히 시공할수 있도록, 상세할 것
- 유의, 특기사항은 기술설계 설명서 구체화 할 것
- 신기술 적용 여부, 유지 관리 위한 부대시설 : 계획서 및 예산서 명시
- 산업통상자원부 장관은 필요한 경우 세부기준을 정할 수 있을 것
3️⃣설계도서 작성
- 국가기술자격법에 의한 전기분야 기술사
4️⃣전기설계 진행순서
1)계획단계
- 기본기획
- 여러 요건 정리 : 지역환경, 현지상황, 배전선로 등 조사
- 실시계획
- 설계조건/설비 등급 결정 : 건물용도, 부하조사, 수전용량, 수전전압, 예비전원, 배전전압, 보호협조, 감시제어 등
2)설계단계
- 기본설계
- 설계 수행지침, 예비설계, 개략공사비 산정 실시설계
- 실시계획
- 기본설계검토, 실시설계도서, 공사비 적산
5️⃣전기설비 실시설계 시 성과물
- 건축 및 기계설비의 설계도서에 의한 전기설비 도면작성
- 설계설명서 및 시방서
- 각종 계산서 및 시방서
- 각종 계산서 작성
- 디자인적인 마무리
- 공사기간의 산출 및 결정
- 건축주 및 관련관계자의 의도를 반영한 설계내용 검토
- 건축, 설비, 기계설계자의 의도를 반영한 설계내용 검토
- 건축, 설비, 기계 등 설계자와의 공사구분의 한계 등 검토확인
- 소요예산범위 내의 설계 적정성 여부확인
- 입찰, 발주 및 계약을 체결하기 위한 예정가격의 작성 및 기초조사
5️⃣실시설계 완료 후 납품하여야 할 설계도서
1)설계도면
- 공통도면
- 도면전체를 공통으로 사용하는 범례표기
- 계통도
- 전원인입, 간선, 전화, TV등
- 평면도
- 층별 기기배치, 배전도 등
- 상세도
- 기기상세도, 설치상세도 등
2)시방서
- 표준 시방서
- 표준공사에 대한 지침, 자재 기본적 기술사항
- 특기 시방서
- 특수설비, 특수공법 등 구체적 설명
- 자재 시방서
- 자재의 제작기준, 제작 시 요구사항 구체적 표시
3)내역서
- 공사비에 대한 산출 근거
- 항목 : 수량산출서, 용량산출서, 일위대가, 견적서, 내역서 등
4)계산서
- 가장 중요항목 기술력 함축
- 부하계산서
- 구체적인 부하게산 근거 제출
- 변압기 용량계산서
- 부하계산서에 부등률, 수용률 , 부하율, 장래증설 고려
- 발전기 용량계산서
- 법적,기증적 요구사항 확인하여 선정 및 계산
- 축전지 용량계산서
- 비상조명, 차단기 조작 전원, UPS등의 각종 Factor적용 계산
- 간선계산서
- 간선용량, 차단기 차단용량 등 안전성, 경제성 고려
- 기타
- 전화(국선회선수), TV전계강도, OA용량, AMP용량 등

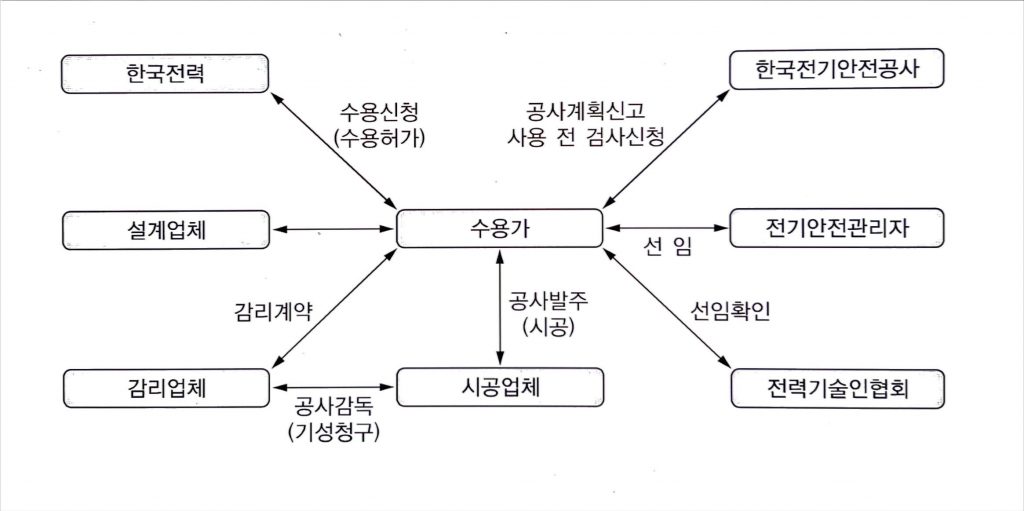

6️⃣전기설비 인허가 FLOW
목차(실시설계)
실시설계
💯기출문제
●D02.대형 건물의 대수선시 전기설비 설계시 설계단계별 유의사항을 들고 설명하시오
계획단계
- 기본기획
- 여러요건정리 : 지역환경, 현지상황, 배전선로 등 조사
- 실시설계
- 설계조건.설비 등급 결정 : 건물용도, 부하조사, 수전용량, 수전전압, 예비전원, 배전전압, 보호협조, 감시제어등
설계단계
- 기본설계
- 설계 수행지침, 예비설계 개략공사비 산정 실시설계
- 기본계획
- 기본 설계검토, 실시설계도서, 공사비 적산
***
전기설비 설계사무소에서 설계완료시 수요처에납품하는 설계도서에 대하여 설명하시오
●D05.전기설비 설계사무소에서 설계완료시 수요처에납품하는 설계도서에 대하여 설명하시오
○D09.건축전기설비공사의 공사시방서 명기사항
●D10.공사업자의 시공계획서와 시공상세도 포함사항
○D11.건축물 설계에서 건축설계자와 협의하여 평면계획에 포함되어야 할 전기설계내용
○D13.건축전기설비 설계기준에서 건축전기설비의 역할 3가지를 설명하시오
