태양광 설비

❗태양광 시스템

• 태양광 발전은 태양광을 직접 전기에너지로 변환시키는 기술
• 햇빛을 받으면 광전효과에 의해 전기를 발생하는 태양전지를 이용한 발전방식
• 태양광 발전시스템은 태양전지로 구성된 모듈과 축전지및 전력변환 장치로 구성됨

1️⃣관련법

• 신재생 에너지 개발, 이용, 보급 촉진법
• 한국전기설비규정(KEC520 태양광발전설비)

2️⃣태양광 발전시스템 구성 및 원리

1)태양전지원리

• N형 P형 반도체에 비대칭 접합하여 광전효과 이용
• 빛에너지 입사 시 내부에 전자와 정공쌍이 발생
• 전자는 N형, 정공은 P형 측으로 이동하여 전극에 모여 전위차 형성
• 양극에 부하 연결 시 전류가 흐른다

2)등가회로

3)시스템 구성 요소

• 태양전지 어레이: 태양 빛을 흡수하여 직류(DC12V) 전기를 생산하는 핵심 부품입니다. 여러 개의 태양전지를 연결하여 모듈을 구성
• 전압제어장치(충,방전 조절기): 태양 전지판에서 발전된 직류전력을 축전지및 인버터에 공급하는 장치
• 인버터: 태양광 모듈에서 생산된 직류 전기를 우리가 사용하는 교류 전기로 변환해주는 장치입니다. 또한 전력망과 동기화하여 안정적인 전력 공급
• 축전지: 발전전력을 충전하고, 야간 및 기상관계로 발전량 부족 시 부하에 전력을 공급하는 설치
• 접속함: 태양광 모듈과 인버터를 연결하고, 각종 보호 장치를 설치하는 역할
• 계통연계기기: 생산된 전력을 안전하게 전력망에 연결하고, 과전류나 역류 등의 문제 발생 시 시스템을 보호하는 역할

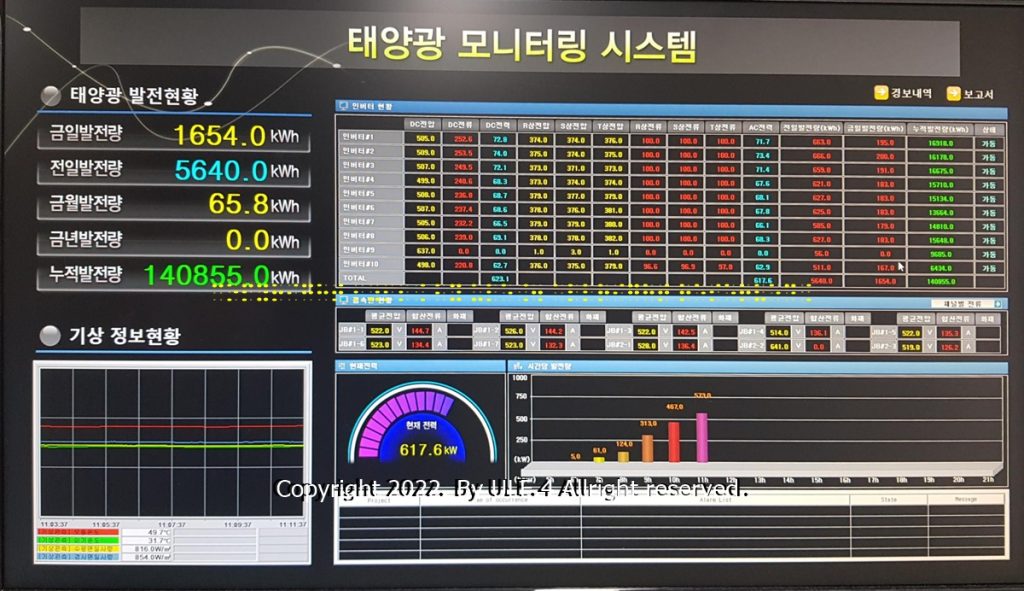

• 모니터링 시스템: 태양광 발전 시스템의 운전 상태를 실시간으로 모니터링하고, 발전량, 고장 등을 확인할 수 있는 시스템

4)시스템 원리

• 태양광 모듈: 태양광이 태양광 모듈에 닿으면 광전 효과에 의해 직류 전기가 생성됩니다.
• 인버터: 생성된 직류 전기는 인버터를 통해 교류 전기로 변환되고, 전력망과 동일한 주파수와 전압으로 조정됩니다.
• 계통연계: 변환된 교류 전기는 계통연계기를 통해 전력망에 연결되어 사용되거나 판매됩니다.
• 모니터링: 모니터링 시스템을 통해 발전량, 시스템 상태 등을 실시간으로 확인하고 관리합니다.

3️⃣분류

1)계통연계형 태양광 발전 시스템

가장 일반적인 형태의 태양광 발전 시스템입니다. 태양광 모듈에서 생산된 전기를 가정이나 건물의 전력망에 직접 연결하여 사용하고, 남는 전력은 전력회사에 판매하는 방식

• 장점:
  • 자가 소비와 동시에 판매를 통해 경제적 이익을 얻을 수 있습니다.
  • 전력망과 연결되어 있어 안정적인 전력 공급이 가능합니다.
• 단점:
  • 전력망에 의존하기 때문에 정전 시에는 발전이 중단될 수 있습니다.

2)독립형 태양광 발전 시스템

전력망과 연결되지 않고, 태양광으로 생산된 전기를 자체적으로 소비하는 시스템입니다. 주로 전력망이 닿지 않는 외딴 지역이나 비상 전원으로 사용됩니다.

• 장점:
  • 전력망에 의존하지 않아 정전 시에도 전력 공급이 가능
  • 완전한 에너지 자립이 가능
• 단점:
  • 초기 설치 비용이 높음
  • 배터리를 사용하여 에너지를 저장해야 하므로 유지보수가 필요
  • 날씨에 따라 발전량이 변동되어 전력 공급이 불안정할 수 있음

3)하이브리드형 태양광 발전 시스템

계통연계형과 독립형의 장점을 결합한 시스템입니다. 태양광으로 생산된 전기를 우선 자체 소비하고, 남는 전력은 전력망에 판매하거나 배터리에 저장합니다. 정전 시에는 저장된 전력을 사용하여 전력을 공급합니다.

• 장점:
  • 계통연계형과 독립형의 장점을 모두 가지고 있습니다.
  • 에너지 자립도를 높이고 안정적인 전력 공급이 가능합니다.
• 단점:
  • 초기 설치 비용이 높습니다.
  • 시스템 구성이 복잡하여 관리가 어려울 수 있습니다.

4)어떤 시스템을 선택해야 할까요?

• 계통연계형: 일반 가정이나 건물에서 가장 많이 사용되는 형태로, 경제적인 이점과 안정적인 전력 공급을 원하는 경우에 적합
• 독립형: 전력망이 없는 지역이나 비상 전원으로 사용하기 좋습니다. 완전한 에너지 자립을 원하는 경우에 적합
• 하이브리드형: 계통연계형과 독립형의 장점을 모두 누리고 싶을 때 선택

4️⃣특징

1)장점

• 친환경 에너지 생산: 화석 연료를 사용하지 않고 태양 에너지를 활용하여 청정 에너지를 생산합니다.
• 경제적 이익: 자가 소비를 통해 전기료 절감 효과를 얻을 수 있으며, 남는 전력을 판매하여 추가적인 수익을 창출할 수 있습니다.
• 에너지 자립도 향상: 자체적으로 전기를 생산하여 에너지 자립도를 높일 수 있습니다.
• 정부 지원 정책: 다양한 정부 지원 정책을 통해 설치 비용 부담을 줄일 수 있습니다.
• 긴 수명(20년이상)

2)단점

• 전력생산량이 지역별 일사량에 의존
• 에너지밀도가 낮아 큰 설치면적 필요
• 설치장소가 한정적, 시스템 비용이 고가
• 초기 투자비와 발전당가 높음

5️⃣태양광 설치 시 고려사항

1)설계 시 고려사항

• 태양전지판, 설치가능성 판단
• 전력수요 예정량 산정
• 필요 태양전지 용량 선정
• 태양전지 설치 면적 및 개수 결정

2)시공 시 고려사항

• 충전부 노출이 되지 않게 하여 감전방지
• 염해, 낙뢰, 전식 및 부식 방지 대책
• 풍압, 지진 등에 안전한 구조일것
• 태양 전지판 시공 중 발전에 주의(전자판 표면을 덮을 것)
• 부하 측 전도 개폐기 시설, 과전류 보호 장치 시설
• 배전은 배관 배선으로 하거나, 케이블 배선

3)계통 연계 시 고려사항

• 전력품질의 유지, 동기화, 계통 이상 시 분리, 단독운전방지
• 전기방식이 동일하고, 고장 시 보호협조 검토

6️⃣발전 방식종류

1)실리콘 반도체

1. 결정질 실리콘 태양전지

• 단결정 실리콘 태양전지: 순도가 높은 실리콘 덩어리를 잘라 만든 태양전지로, 효율이 가장 높지만 가격이 비쌉니다. 고온에서도 안정적인 특성을 가지며, 우주항공 분야에서 주로 사용됩니다.
• 다결정 실리콘 태양전지: 여러 개의 작은 결정으로 이루어진 실리콘을 사용하여 제작하며, 단결정에 비해 효율은 다소 낮지만 가격이 저렴하고 생산이 용이합니다. 일반적인 가정용 태양광 발전에 많이 사용됩니다.

2. 박막 태양전지

• 비정질 실리콘 태양전지: 얇은 막 형태의 실리콘을 사용하여 제작하며, 제조 공정이 간단하고 유연한 특징이 있습니다. 건물 일체형 태양광(BIPV)에 적합하지만, 효율이 낮고 온도 의존성이 큰 단점이 있습니다.
• CIGS(Copper Indium Gallium Selenide) 태양전지: 구리, 인듐, 갈륨, 셀레늄 화합물을 사용한 태양전지로, 비교적 높은 효율을 가지며, 얇고 가벼운 특징이 있습니다.
• CdTe(Cadmium Telluride) 태양전지: 카드뮴 텔루라이드 화합물을 사용한 태양전지로, CIGS 태양전지와 유사한 특징을 가지며, 대량 생산에 유리합니다.

3. 아몰퍼스 Si(비결정체)

태양전지의 특징 비교

종류	장점	단점	주요 용도
단결정 실리콘	높은 효율, 고온 안정성	높은 가격	우주항공, 고효율 시스템
다결정 실리콘	저렴한 가격, 생산 용이	단결정에 비해 낮은 효율	일반 가정용, 대규모 발전소
비정질 실리콘	얇고 유연, 저온 공정	낮은 효율, 온도 의존성	BIPV, 소형 전자기기
CIGS	높은 효율, 얇고 가벼움	고가의 원료	고효율 모듈, BIPV
CdTe	높은 효율, 대량 생산 가능	유해 물질 포함, 환경 문제	대규모 발전소

2)화합물 반도체

• GaAs, InP

3)유무기 반도체

• 염료감응형, 고분자

태양전지 선택 시 고려 사항

• 효율: 높은 효율의 태양전지를 선택하면 같은 면적에서 더 많은 전력을 생산할 수 있습니다.
• 가격: 예산에 맞는 가격대의 태양전지를 선택해야 합니다.
• 수명: 태양전지의 수명은 발전량에 직접적인 영향을 미치므로, 장기적인 관점에서 수명이 긴 제품을 선택하는 것이 좋습니다.
• 환경 조건: 설치 환경에 따라 내구성, 온도 특성 등을 고려해야 합니다.
• 정부 지원 정책: 정부의 지원 정책에 따라 선택 가능한 태양전지의 종류가 달라질 수 있습니다.

7️⃣등가모델

태양광 전지는 빛 에너지를 전기에너지로 변환하는 소자입니다. 이러한 태양광 전지를 간단하게 표현하기 위해 등가회로를 사용합니다. 등가회로는 실제 소자의 복잡한 특성을 간단한 회로 요소들로 나타내어 분석을 용이하게 합

• 광전류원(Isc): 빛에 의해 발생하는 전류를 나타냅니다. 빛의 세기에 비례하며, 태양전지의 기본적인 전류원 역할을 합니다.
• 다이오드: 태양전지 내부의 PN 접합을 나타내며, 역방향 전압이 가해질 때 소량의 역전류가 흐르는 특성을 가지고 있습니다.
• 직렬 저항(Rs): 태양전지 내부의 저항을 나타내며, 전류 흐름에 따른 전압 강하를 발생시킵니다.
• 병렬 저항(Rp): 태양전지의 누설 전류를 나타내며, 역방향 전압이 가해질 때 다이오드와 병렬로 연결되어 추가적인 전류 경로를 제공합니다.

8️⃣전기적 특성

1)I-V 곡선

• 태양광 전지의 전류-전압 곡선은 태양전지의 특성을 나타내는 중요한 그래프입니다.
• 이 곡선을 통해 태양전지의 최대 출력점, 개방 전압, 단락 전류 등을 알 수 있습

• 이상적 셀은 최대 전류값이 광자 여기에 의한 태양저지에서 생성한 전체 전류
• 개방 전압(Voc): 외부 회로가 개방되었을 때 태양전지 양단에 나타나는 전압입니다.
• 단락 전류(Isc): 외부 회로가 단락되었을 때 태양전지를 흐르는 전류입니다.
• 최대 출력점(MPP): 태양전지가 제공할 수 있는 최대 전력이 발생하는 지점입니다.

2)I-V 곡선의 특징

• 4사분면: 태양광 전지는 일반적인 전원과 달리 4사분면에서 동작합니다. 즉, 전류가 외부 회로로 흐르면서 동시에 양의 전압이 발생합니다.
• 최대 출력점: I-V 곡선에서 전력(P = VI)이 최대가 되는 점이 최대 출력점입니다. 이 점에서 태양광 발전 시스템의 효율을 최대화하기 위해 MPPT(Maximum Power Point Tracking) 알고리즘을 사용합니다.
• 온도와 빛의 세기의 영향: 온도가 높아지거나 빛의 세기가 약해지면 I-V 곡선의 형태가 변화합니다. 일반적으로 온도가 높아지면 개방 전압은 감소하고 단락 전류는 증가하며, 최대 출력점은 낮은 전압 쪽으로 이동합니다.

태양광 전지의 간이 등가회로를 통해 태양광 전지의 동작 원리를 이해할 수 있으며, I-V 곡선을 통해 태양광 전지의 특성을 정량적으로 분석할 수 있습니다. 태양광 발전 시스템을 설계하고 최적화하기 위해서는 태양광 전지의 등가회로와 I-V 곡선에 대한 이해가 필수적입니다.

3)FF(Fill Factor)

• FF는 태양전지의 성능을 나타내는 중요한 지표 중 하나입니다.

• 태양전지의 전압-전류 특성 곡선에서 최대 출력점(MPP)에서의 출력을, 개방 전압(Voc)과 단락 전류(Isc)의 곱으로 나눈 값으로 정의

• 태양전지가 얼마나 효율적으로 빛 에너지를 전기에너지로 변환하는지를 나타내는 비율

• Voc와 Isc가 같더라도 Pmax가 큰 태양전지는 어깨가 뾰족해진다
  (Voc와 Isc가 같으면 FF=0.6~0.8까지 변화시킨 플롯)

• 최대전력을 개방전압과 단자회로 전류에서 출력하는 이론상 전력과 비교하여 계산

• 태양전지 품질에 있어서 가장 중요한 척도이며, 정사각형 영역의 비로 비석할 수 있다

4)FF가 높을수록 좋은 이유

• 높은 효율: FF가 높을수록 태양전지가 빛 에너지를 전기에너지로 변환하는 효율이 높다는 것을 의미합니다.
• 낮은 손실: FF가 낮다는 것은 태양전지 내부에서 전력 손실이 크다는 것을 의미합니다.
• 높은 성능: FF는 태양전지의 재료, 제조 공정, 설계 등에 따라 달라지며, 높은 FF를 가진 태양전지는 일반적으로 높은 성능을 나타냅니다.

• 효율과 FF관계

• FF저하방지
  • 고품질 재료 사용: 순도가 높고 결함이 적은 재료를 사용합니다.
  • PN접합의 깊이를 0.3~0.5[μm]로 하고, 표면저항은 50±5[Ω] 정도 유지
  • 전극면적을 1[㎠]당 1[Ω]이하 값으로 최소화

신에너지 재생에너지

신재생에너지
연료전지

태양광설비
태양전지모듈 선정시 고려사항
태양광발전설비 설계
태양광 발전 파워컨디셔너
풍력에너지
건축물 구내 및 옥상 등에 설치한 풍력발전설비
풍력발전시스템의 낙뢰 피해와 피뢰대책
풍력발전설비의 검사사항
해양에너지 발전
에너지 하베스팅

목차(태양광 설비)

태양광 설비

💯기출문제

○01계통연계형 태양광 시스템의 기본구성을 설명하시오

●02건물용 태양광 발전시스템의 도입 이유를 설명하시오

○04태양광 발전시스템의 종류를 들고 간단히 설명하시오

●A09태양광과LED광원을 이용하여 가로등을 설계하고자 한다. 다음 항을 설명하시오

시스템 구성도
구성요소 및 특성
문제점 및 대책

조명설계의 에너지 절약대책

모범답안()

1. 시스템 구성도

태양광 LED 가로등 시스템은 크게 태양광 패널, 배터리, 컨트롤러, LED 램프, 그리고 지지대와 같은 부가적인 요소들로 구성됩니다.

[이미지: 태양광 LED 가로등 시스템 구성도]

• 태양광 패널: 햇빛을 흡수하여 전기에너지로 변환하는 역할을 합니다.
• 배터리: 태양광 패널에서 생산된 전기를 저장하여 밤이나 흐린 날에도 LED 램프에 전력을 공급합니다.
• 컨트롤러: 태양광 패널, 배터리, LED 램프를 제어하고, 충전 및 방전을 관리하며, 점등 시간을 설정하는 등 시스템 전체를 관리하는 역할을 합니다.
• LED 램프: 에너지 효율이 높고 수명이 긴 LED 광원을 사용하여 빛을 발산합니다.
• 지지대: 태양광 패널, 배터리, 컨트롤러, LED 램프 등을 지지하고 고정하는 역할을 합니다.

2. 구성 요소 및 특성

• 태양광 패널:
  • 특성: 고효율, 내구성, 방수 기능
  • 선택 시 고려 사항: 설치 환경, 일사량, 시스템 용량
• 배터리:
  • 특성: 높은 에너지 밀도, 긴 수명, 넓은 작동 온도 범위
  • 종류: 리튬 이온 배터리, 납축전지 등
  • 선택 시 고려 사항: 방전 깊이, 충전 속도, 수명, 안전성
• 컨트롤러:
  • 특성: MPPT(최대 전력점 추종) 기능, 과충전/방전 방지, 조도 감지 기능
  • 선택 시 고려 사항: 시스템 용량, 기능, 통신 기능
• LED 램프:
  • 특성: 높은 광효율, 긴 수명, 다양한 색온도
  • 선택 시 고려 사항: 조도, 광 분포, 방수 등급
• 지지대:
  • 특성: 내구성, 안정성, 설치 용이성
  • 재질: 스테인리스, 알루미늄 등

3. 문제점 및 대책

문제점:

• 낮은 일사량: 흐린 날이나 겨울철에는 발전량이 감소하여 램프 점등 시간이 짧아질 수 있습니다.
• 배터리 수명: 배터리 수명이 제한적이어서 주기적인 교체가 필요합니다.
• 외부 환경: 폭우, 강풍, 낙뢰 등 외부 환경에 의해 시스템이 손상될 수 있습니다.
• 도난 및 파손: 태양광 가로등이 도난되거나 파손될 위험이 있습니다.

대책:

• 고효율 태양광 패널: 높은 효율의 태양광 패널을 사용하여 발전량을 늘립니다.
• 고성능 배터리: 수명이 길고 충전 속도가 빠른 배터리를 사용합니다.
• 방수 및 방진 설계: 모든 부품을 방수 및 방진 처리하여 외부 환경으로부터 보호합니다.
• 견고한 지지대: 강풍에도 견딜 수 있도록 견고한 지지대를 사용합니다.
• 보안 시스템: 도난 방지 시스템을 설치하고, 접근이 어려운 곳에 설치합니다.
• 원격 관리 시스템: 시스템 상태를 원격으로 모니터링하고, 고장 발생 시 신속하게 대처할 수 있도록 합니다.
• 유지보수: 정기적인 점검과 유지보수를 통해 시스템의 성능을 유지합니다.

○10업무용 건물에 100[kW]태양광 발전설비를 설치하여 이용시 연간 에너지 절감비용과 개략적인 온실가스저감에 대하여 설명하시오

100kW 규모의 태양광 발전 설비를 업무용 건물에 설치할 경우, 다양한 요인에 따라 에너지 절감 효과와 온실가스 감축 효과가 달라질 수 있습니다. 하지만 일반적으로 다음과 같은 효과를 기대할 수 있습니다.

1. 연간 에너지 절감 비용

• 전력 생산량: 100kW 태양광 발전 설비의 연간 발전량은 설치 지역의 일사량, 시스템 효율, 설치 각도 등 다양한 요인에 따라 달라지지만, 일반적으로 연간 10만 kWh 이상의 전력을 생산할 수 있습니다.
• 전력 요금: 생산된 전력을 자가 소비하면 그만큼 전력 요금을 절감할 수 있습니다. 절감되는 전력 요금은 계약 전력, 시간대별 요금제, 누진세 등에 따라 달라집니다.
• 절감 비용 계산:
  • 예시: kWh당 전력 요금이 100원이라고 가정하면, 연간 10만 kWh를 생산할 경우 1,000만 원의 전력 요금을 절감할 수 있습니다.
  • 실제 절감액: 실제 절감액은 계약 전력, 요금제 등에 따라 달라지므로, 정확한 계산을 위해서는 해당 건물의 전력 사용량 데이터와 전력 요금제를 분석해야 합니다.

2. 온실가스 감축 효과

• 탄소 배출량: 1kWh의 전력을 생산하기 위해 발생하는 이산화탄소 배출량은 발전 방식에 따라 다르지만, 화력 발전의 경우 평균적으로 0.4~0.5kg CO2/kWh 정도입니다.
• 감축량 계산:
  • 예시: 연간 10만 kWh를 생산할 경우, 약 4만 ~ 5만 kg의 이산화탄소 배출을 감축할 수 있습니다.
  • 실제 감축량: 실제 감축량은 지역별 석탄 발전 비중, 원자력 발전 비중 등에 따라 달라질 수 있습니다.

3. 기타 효과

• 에너지 자립도 향상: 자체적으로 전력을 생산하여 에너지 자립도를 높일 수 있습니다.
• 시스템 수명: 태양광 발전 시스템의 수명은 일반적으로 20년 이상으로, 장기적으로 안정적인 전력 공급이 가능합니다.
• 정부 지원 정책: 정부의 신재생에너지 지원 정책을 활용하여 설치 비용을 절감하고 추가적인 인센티브를 받을 수 있습니다.

4. 고려 사항

• 설치 환경: 건물의 구조, 일사량, 주변 환경 등을 고려하여 최적의 설치 위치를 선정해야 합니다.
• 시스템 구성: 태양광 모듈, 인버터, 배터리 등 시스템 구성 요소를 신중하게 선택해야 합니다.
• 유지보수: 시스템의 효율적인 운영을 위해 정기적인 점검과 유지보수가 필요합니다.
• 경제성 분석: 초기 투자 비용, 유지보수 비용, 절감되는 전력 요금 등을 종합적으로 고려하여 경제성을 분석해야 합니다.

결론

100kW 태양광 발전 설비를 설치하면 전력 요금 절감, 온실가스 감축, 에너지 자립도 향상 등 다양한 효과를 기대할 수 있습니다. 하지만 설치 환경, 시스템 구성, 유지보수 등을 종합적으로 고려하여 신중하게 결정해야 합니다.

○13태양광 모듈의 특성 중 FF를 설명하시오

FF(충진율, Fill Factor)란 무엇일까요?

FF는 태양전지의 성능을 나타내는 중요한 지표 중 하나입니다. 태양전지의 전압-전류 특성 곡선에서 최대 출력점(MPP)에서의 출력을, 개방 전압(Voc)과 단락 전류(Isc)의 곱으로 나눈 값으로 정의됩니다.

쉽게 말해, 태양전지가 얼마나 효율적으로 빛 에너지를 전기에너지로 변환하는지를 나타내는 비율이라고 생각하면 됩니다.

FF = Pmax / (Voc × Isc)

• Pmax: 최대 출력
• Voc: 개방 전압
• Isc: 단락 전류

FF가 높을수록 좋은 이유

• 높은 효율: FF가 높을수록 태양전지가 빛 에너지를 전기에너지로 변환하는 효율이 높다는 것을 의미합니다.
• 낮은 손실: FF가 낮다는 것은 태양전지 내부에서 전력 손실이 크다는 것을 의미합니다.
• 높은 성능: FF는 태양전지의 재료, 제조 공정, 설계 등에 따라 달라지며, 높은 FF를 가진 태양전지는 일반적으로 높은 성능을 나타냅니다.

FF에 영향을 미치는 요인

• 태양전지의 재료: 실리콘, CIGS 등 태양전지의 재료에 따라 FF가 달라집니다.
• 제조 공정: 제조 공정 중 발생하는 불순물이나 결함은 FF를 낮출 수 있습니다.
• 온도: 온도가 높아지면 FF가 감소하는 경향이 있습니다.
• 빛의 세기: 빛의 세기가 변화하면 FF도 변할 수 있습니다.

FF를 높이기 위한 노력

• 고품질 재료 사용: 순도가 높고 결함이 적은 재료를 사용합니다.
• 최적화된 제조 공정: 제조 공정을 최적화하여 불순물이나 결함을 최소화합니다.
• 셀 설계 개선: 태양전지 셀의 구조를 개선하여 효율을 높입니다.

결론

FF는 태양광 모듈의 성능을 평가하는 중요한 지표입니다. FF가 높을수록 태양광 모듈의 효율이 높고, 시스템 전체의 발전량을 늘릴 수 있습니다. 따라서 태양광 모듈을 선택할 때는 FF 값을 비교하여 높은 효율의 제품을 선택하는 것이 좋습니다.

●14태양광 전기의 간이 등가회로를 구성하고 전류 전압 곡선을 설명하시오

태양광 전지의 간이 등가회로

태양광 전지는 빛 에너지를 전기에너지로 변환하는 소자입니다. 이러한 태양광 전지를 간단하게 표현하기 위해 등가회로를 사용합니다. 등가회로는 실제 소자의 복잡한 특성을 간단한 회로 요소들로 나타내어 분석을 용이하게 합니다.

태양광 전지의 간이 등가회로는 다음과 같이 구성됩니다.

• 광전류원(Isc): 빛에 의해 발생하는 전류를 나타냅니다. 빛의 세기에 비례하며, 태양전지의 기본적인 전류원 역할을 합니다.
• 다이오드: 태양전지 내부의 PN 접합을 나타내며, 역방향 전압이 가해질 때 소량의 역전류가 흐르는 특성을 가지고 있습니다.
• 직렬 저항(Rs): 태양전지 내부의 저항을 나타내며, 전류 흐름에 따른 전압 강하를 발생시킵니다.
• 병렬 저항(Rp): 태양전지의 누설 전류를 나타내며, 역방향 전압이 가해질 때 다이오드와 병렬로 연결되어 추가적인 전류 경로를 제공합니다.

[이미지: 태양광 전지 등가회로]

전류-전압 곡선 (I-V 곡선)

태양광 전지의 전류-전압 곡선은 태양전지의 특성을 나타내는 중요한 그래프입니다. 이 곡선을 통해 태양전지의 최대 출력점, 개방 전압, 단락 전류 등을 알 수 있습니다.

• 개방 전압(Voc): 외부 회로가 개방되었을 때 태양전지 양단에 나타나는 전압입니다.
• 단락 전류(Isc): 외부 회로가 단락되었을 때 태양전지를 흐르는 전류입니다.
• 최대 출력점(MPP): 태양전지가 제공할 수 있는 최대 전력이 발생하는 지점입니다.

[이미지: 태양광 전지 I-V 곡선]

I-V 곡선의 특징

• 4사분면: 태양광 전지는 일반적인 전원과 달리 4사분면에서 동작합니다. 즉, 전류가 외부 회로로 흐르면서 동시에 양의 전압이 발생합니다.
• 최대 출력점: I-V 곡선에서 전력(P = VI)이 최대가 되는 점이 최대 출력점입니다. 이 점에서 태양광 발전 시스템의 효율을 최대화하기 위해 MPPT(Maximum Power Point Tracking) 알고리즘을 사용합니다.
• 온도와 빛의 세기의 영향: 온도가 높아지거나 빛의 세기가 약해지면 I-V 곡선의 형태가 변화합니다. 일반적으로 온도가 높아지면 개방 전압은 감소하고 단락 전류는 증가하며, 최대 출력점은 낮은 전압 쪽으로 이동합니다.

결론

태양광 전지의 간이 등가회로를 통해 태양광 전지의 동작 원리를 이해할 수 있으며, I-V 곡선을 통해 태양광 전지의 특성을 정량적으로 분석할 수 있습니다. 태양광 발전 시스템을 설계하고 최적화하기 위해서는 태양광 전지의 등가회로와 I-V 곡선에 대한 이해가 필수적입니다.

○10업무용 건물에 100[kW]태양광 발전설비를 설치하여 이용시 연간 에너지 절감비용과 개략적인 온실가스저감에 대하여 설명하시오

100kW 규모의 태양광 발전 설비를 업무용 건물에 설치할 경우, 다양한 요인에 따라 에너지 절감 효과와 온실가스 감축 효과가 달라질 수 있습니다. 하지만 일반적으로 다음과 같은 효과를 기대할 수 있습니다.

1. 연간 에너지 절감 비용

• 전력 생산량: 100kW 태양광 발전 설비의 연간 발전량은 설치 지역의 일사량, 시스템 효율, 설치 각도 등 다양한 요인에 따라 달라지지만, 일반적으로 연간 10만 kWh 이상의 전력을 생산할 수 있습니다.
• 전력 요금: 생산된 전력을 자가 소비하면 그만큼 전력 요금을 절감할 수 있습니다. 절감되는 전력 요금은 계약 전력, 시간대별 요금제, 누진세 등에 따라 달라집니다.
• 절감 비용 계산:
  • 예시: kWh당 전력 요금이 100원이라고 가정하면, 연간 10만 kWh를 생산할 경우 1,000만 원의 전력 요금을 절감할 수 있습니다.
  • 실제 절감액: 실제 절감액은 계약 전력, 요금제 등에 따라 달라지므로, 정확한 계산을 위해서는 해당 건물의 전력 사용량 데이터와 전력 요금제를 분석해야 합니다.

2. 온실가스 감축 효과

• 탄소 배출량: 1kWh의 전력을 생산하기 위해 발생하는 이산화탄소 배출량은 발전 방식에 따라 다르지만, 화력 발전의 경우 평균적으로 0.4~0.5kg CO2/kWh 정도입니다.
• 감축량 계산:
  • 예시: 연간 10만 kWh를 생산할 경우, 약 4만 ~ 5만 kg의 이산화탄소 배출을 감축할 수 있습니다.
  • 실제 감축량: 실제 감축량은 지역별 석탄 발전 비중, 원자력 발전 비중 등에 따라 달라질 수 있습니다.

3. 기타 효과

• 에너지 자립도 향상: 자체적으로 전력을 생산하여 에너지 자립도를 높일 수 있습니다.
• 시스템 수명: 태양광 발전 시스템의 수명은 일반적으로 20년 이상으로, 장기적으로 안정적인 전력 공급이 가능합니다.
• 정부 지원 정책: 정부의 신재생에너지 지원 정책을 활용하여 설치 비용을 절감하고 추가적인 인센티브를 받을 수 있습니다.

4. 고려 사항

• 설치 환경: 건물의 구조, 일사량, 주변 환경 등을 고려하여 최적의 설치 위치를 선정해야 합니다.
• 시스템 구성: 태양광 모듈, 인버터, 배터리 등 시스템 구성 요소를 신중하게 선택해야 합니다.
• 유지보수: 시스템의 효율적인 운영을 위해 정기적인 점검과 유지보수가 필요합니다.
• 경제성 분석: 초기 투자 비용, 유지보수 비용, 절감되는 전력 요금 등을 종합적으로 고려하여 경제성을 분석해야 합니다.

결론

100kW 태양광 발전 설비를 설치하면 전력 요금 절감, 온실가스 감축, 에너지 자립도 향상 등 다양한 효과를 기대할 수 있습니다. 하지만 설치 환경, 시스템 구성, 유지보수 등을 종합적으로 고려하여 신중하게 결정해야 합니다.

신에너지 재생에너지

신재생에너지
연료전지

태양광설비
태양전지모듈 선정시 고려사항
태양광발전설비 설계
태양광 발전 파워컨디셔너
풍력에너지
건축물 구내 및 옥상 등에 설치한 풍력발전설비
풍력발전시스템의 낙뢰 피해와 피뢰대책
풍력발전설비의 검사사항
해양에너지 발전
에너지 하베스팅

목차(태양광 설비)

태양광 설비

🌐V1020Z24
