등전위 본딩

[94-2]
KS C IEC 규격에 의한 보호용, 기능용, 뇌보호용 등전위본딩에 대해 설명하시오.

등전위 본딩이란?

등전위를 이루기 위하여 도전성 부분을 전기적으로 연결하는 것을 말하며, 본딩의 대상에 따라서 구분하면 다음과 같다.

1) 보호용 등전위 본딩 → 저압 전기설비
2) 기능용 등전위 본딩 → 정보, 통신설비
3) 뇌 보호용 등전위 본딩 → 피뢰설비

1. 보호용 등전위 본딩

보호용 등전위 본딩은 지락사고 등으로 발생되는 접촉전압을 현저하게 저감시켜 인체를 감전으로부터 보호하는 안전(Safety)을 위한 접지이다.

보호용 등전위 본딩은 기기의 노출 도전성부분과 계통외 도전성부분 등을 전기적으로 접속하는 것으로 주등전위 본딩과 보조등전위 본딩으로 구분한다.

1) 주등전위 본딩

건물 내의 모든 도전성부분을 거의 동일한 전위를 가지도록 주접지단자에 집중하여 등전위화 접속하는 것을 말한다. 이와 같은 주접지단자를 주체로 하는 전기적인 접속을 주등전위 본딩이라고 한다.

① 전기설비의 노출도전성 부분을 보호도체(PE)로 주접지단자 접속
② 계통외 도전성 부분(가스관, 수도관, 건축물 구성부재 등)을 주접지단자에 접속
③ 접지선을 주접지단자에 접속

2) 보조 등전위 본딩(국부적 본딩)

주등전위 본딩을 보조하는 역할을 위하여 추가적으로 접속하는 국부적인 본딩을 말한다. 과전류차단기 또는 누전차단기에 의한 자동차단조건을 만족하지 못하는 경우에 보조등전위 본딩을 실시한다.

노출도전성 부분과 동시에 접근가능(암즈리치 범위 내)한 계통외 도전성부분을 접속하여 본딩하는 것이 이에 해당하며, 사이에서 발생될 수 있는 전위차를 저감하여 인체의 감전위험을 방지한다.

① 노출도전성 부분 사이를 본딩
② 노출도전성 부분과 계통외 도전성 부분의 본딩

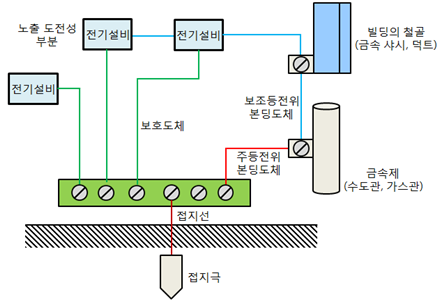

보호용 등전위 본딩의 개념

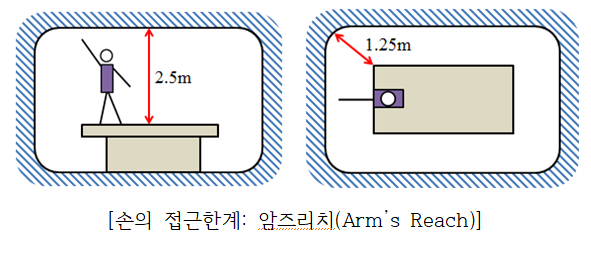

손의 접근한계: 암즈리치(Arm’s Reach)

2. 기능용 등전위 본딩

1) 목적

정보·통신 설비를 대상으로 하는 등전위 접지이다. 정보·통신 설비는 외부 노이즈에 의해서 비정상적인 동작을 하는 경우가 많다. 이런 이유로 정보·통신 설비의 정상적인 동작확보를 위해서 하는 접지가 기능용 등전위본딩이다.

2) 정보·통신 설비의 장해

① 수 MHZ의 고주파 영역에서 접지극 과도현상으로 접지전위 급격한 변동에 의한 손상 및 순시적 기능장해
② 지락전류, 뇌격전류에 의한 접지 전위상승에 의한 손상 및 순시적 기능장해
③ 개폐서지에 유입에 의한 손상 및 순시적 기능장해
④ 정전유도, 전자유도에 의한 손상 및 순시적 기능장해

3) 기준전위 확보

① 정보·통신설비, 컴퓨터 등의 안정적인 동작을 확보하기 위하여 안정적인 기준전위를 확보가 필요하다.
② 각층마다 기준접지극을 시설하여 모든 설비들을 모두 기준 접지극에 접속한다.
③ 기준접지극에 접속하는 보호도체는 가급적 짧게한다.

등전위 본딩

4) 기능용 등전위 본딩 구성 방법

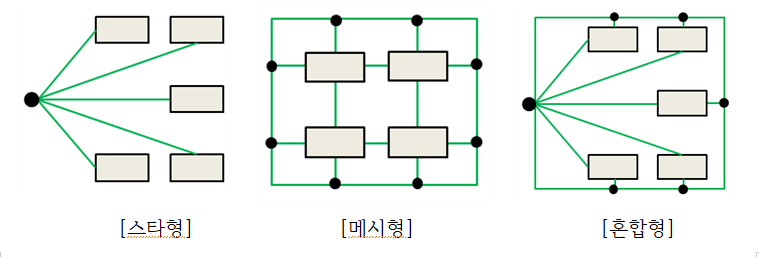

기능용 등전위 본딩 구성 방법

정보·통신설비의 장해를 극복하기 위해서는 무엇보다도 접지저항을 낮추는 것이 최선의 방법이다. 등전위 접지를 통해서 접지저항을 최소화 할 수 있다.

1점에 집중시키는 스타형, 다점으로 분산시켜 면적으로 기준점을 설치하는 메시형과 이둘을 혼합한 구성방법이 있다.

3. 뇌보호용 등전위 본딩

1) 목적

뇌보호용 등전위 본딩은 인하도선에 뇌전류가 흐를 경우 건축물의 외부 도전성 부재들 사이에서 불꽃 방전이 일어나는 경우가 있는데, 이를 방지하기 위해 건축물의 외부에서 인입하는 도전성 부재, 건축물의 구성부재인 철골, 건축물 내부의 도전성 부재를 모두 본딩함으로서 건축물 내부를 등전위화 하는 것이다.

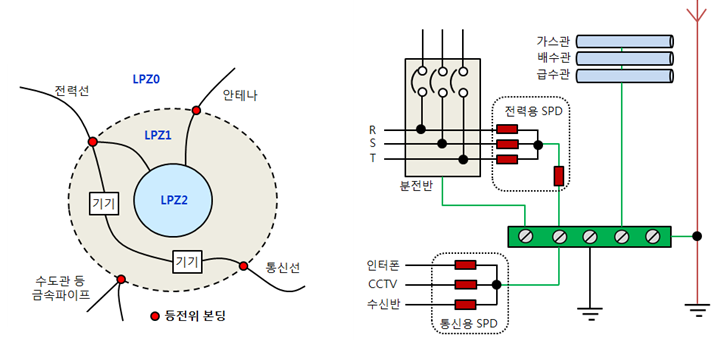

2) 뇌등전위 본딩 방법

① 전기설비 및 정보·통신설비는 SPD를 사용하여 등전위 본딩바에 접속

② 각종 배관 및 금속제 설비는 직접 등전위 본딩바에 접속

③ 본딩용 도체는 뇌전류에 기인한 전기적, 자기적, 기계적 스트레스에 대해서 도체가 손상받지 않도록, 내식성 있는 재질을 선정

④ 등전위 본딩을 할 수 없는 경우에 위험한 불꼿 방전의 발생을 방지하기 위하여 피뢰설비의 인하도선과 금속제 설비간이나 계통외 도전성 부분의 전로사이의 이격거리를 안전거리 이상 이격

등전위 본딩을 할 수 없는 경우
