변압기 결선의 종류와 특징


변압기 결선의 종류와 특징A

변압기 결선방식

변압기 결선은 변압기 수전방식, 병렬운전, 중성점 접지방식, 부하 요구전압방식, 전력공급자의 요구에 따라 달라짐

변압기 결선방식에는
Δ-Δ결선방식, Y-Y결선방식, Δ-Y 결선방식, Y-Δ결선방식,
V-V결선방식, Y-지그재그 결선방식

변압기 결선의 종류

1)Δ-Δ결선방식

  • 장점
    • 1차측과 2차측 전압, 전류의 위상차가 없음
      각변위가 발생하지 않음
    • 제 3고조파 전류가 △결선 내에서만 순환,
      선로에는 흐르지 않음
    • 통신선 유도장해 없음
    • 1상분이 고장이 발생해도 나머지 2대로 V-V결선하여 전력공급을 지속할 수 있음
      → 변압기 출력은 △-△결선에 비해서 57.7%로 낮추어 운전, 변압기 이용률은 86.6%로 감소
  • 단점
    • 권수비가 다른 변압기와 병렬운전시에 순환전류 발생
    • 선간전압과 상전압이 동일하여 권선의 절연비가 상승하게됨
  • 용도
    • 비접지 계통에 주로 적용
      산업용 계통에서 많이 채용
    • 각 변압기의 상전류가 선전류의 1/√3
      대전류에 적당함

2)Y-Y결선방식

  • 장점
    • 1차측과 2차측전압 전류의 위상차가 없음
      각변위가 발생하지 않음
    • 상전압이 선간전압의 1/√3 이므로 절연이 용이
      고전압의 결선이 적합
    • 중성점 접지할 수 있으므로 저감 및 단절연 방식을 채택할 수 있음
      절연비가 저감
  • 단점
    • 중성점 접지 또는 중성선이 없는 경우 제3고조파 여자전류의 통로가 없어 기전력의 왜곡발생 발생
    • 통신선 유도장해를 발생
    • 부하의 불평형에 의해 중성점 전위가 변동이 발생
  • 용도
    • 3고조파 문제로 인하여 Y-Y결선만을 사용하지 않고 3차측 권선에 Δ결선(안정권)을 두어 (Y-Y-Δ), 3고조파 전류를 순환시켜 Y-Y결선의 결점을 보완한 결선을 사용
    • 중성점 접지로 저감 및 단절연이 가능하여
      절연 및 지락보호에 유리한 방식
      우리나라는 154kV 이상의 변전소의 주변압기에 채용되는 변압기 결선

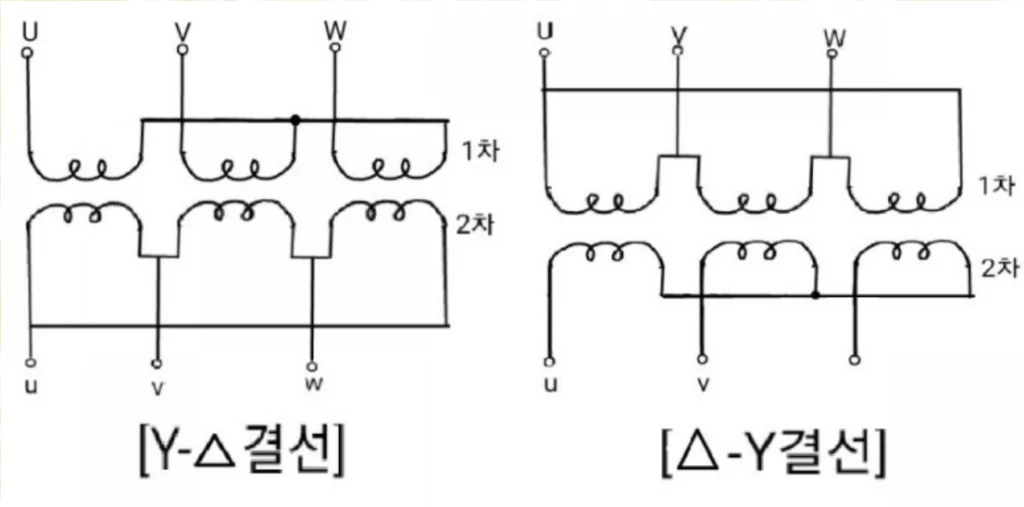

3)Δ-Y, Y-Δ결선

  • 장점
    • Y결선측 중성점 접지로 저감 및 단절연, 지락보호에 유리
    • 제3고조파 △결선 내에서 순환시켜 유기기전력에 왜곡이 발생하지 않음
    • 권수비가 다른 변압기와 병렬운전시에도 순환전류가 흐르지 않음
  • 단점
    • 1차측과 2차측 전압의 위상차가 30° 위상차 발생
    • Y결선 접지된 경우는 통신선 유도장해를 발생시킴
  • 용도
    • 일반적으로 △-Y는 승압기로, Y-△는 강압기 용도 부하의 종류에 따라서 2차측의 결선방식을 선택하여 적용
    • 고조파가 많이 발생되는 부하의 계통 연계용 변압기로 적합 → 분산전원 계통연계용 변압기 및 대부분 수용가에서 채용하는 변압기 형식

4)V-V결선

  • 장점
    • 두대의 변압기로 3상 부하에 전력을 공급할 수 있음
  • 단점
    • 변압기 출력비가 57.7%로 저감, 이용률이 86.6%로 저감
    • 각 상의 전압변동률이 상이하므로 출력전압의 불평형이 나타남
      이 결선을 통해 회전기에 전력을 공급하는 경우는 역상분 전류의 영향을 줌
  • 용도
    • 장래 부하가 증가할 전망이 있는 곳에 Δ-Δ 결선으로 할 것으로 예상하여 우선 2대로 V결선하여 사용하고자 하는 경우

5)Y-지그재그 결선

  • 1차측과 2차측에 중섬점이 필요한 경우 제3고조파를 상쇠시키는 결선
