수전방식
❓수전방식은
- 부하의 중요도, 공급의 신뢰도, 예비전원설비의 유무, 경제성 등을 고려
❗수전전압에 의한 분류
- 저압수전
- 계약용량 1,000[kW] 미만 1회선 수전
- 고압수전
- 계약용량 1,000[kW] 이상 고압수전으로
- 1회선 수전, 2회선 수전, 루프수전
- 특별고압수전
- 계약용량 1,000[kW] 이상 특별고압수전으로
- 1회선 수전, 2회선 수전, 루프수전, 스포트네트워크수전
❗수전방식의 종류
![](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_1%ED%9A%8C%EC%84%A0%EC%88%98%EC%A0%84.png)

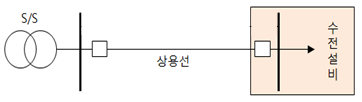

1️⃣1회선수전방식
- 소규모 중규모 건축물에 적당
- 장점
- 투자비가 가장 적다.
- 간단하고 경제적이다.
- 단점
- 신뢰성이 낮다.
- 정전시간이 장기간이다.
- 배전선사고시 정전을 면하기 어렵다.
![https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_평행2회선수전.png](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_%ED%8F%89%ED%96%892%ED%9A%8C%EC%84%A0%EC%88%98%EC%A0%84.png)

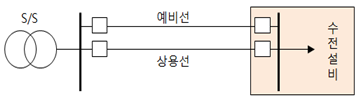

2️⃣2회선수전방식 (평행 2회선)
- 장점
- 신뢰성이 높다.
- 정전시간 단시간
- 한쪽 배전선 사고에 대처할 수 있다.
- 단점
- 투자비가 높다
- 보호계전방식이 복잡하다.
![2회선수전방식 (예비선)](https://cq4l.com/wp-content/uploads/2024/07/image-35.png)

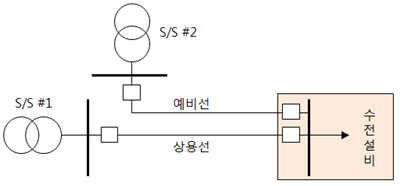

3️⃣2회선수전방식 (예비선)
- 장점
- 신뢰성이 높다
- 한쪽 배전선 사고에 대비할 수 있다
- 단점
- 투자비가 높다
![https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_루프수전방식.png](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_%EB%A3%A8%ED%94%84%EC%88%98%EC%A0%84%EB%B0%A9%EC%8B%9D.png)

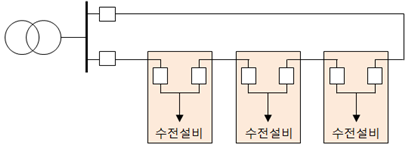

4️⃣2회선 (루프수전방식)
- 장점
- 정전시간 순시
- 경제적이면서 신뢰성이 높다
- 단점
- 인근에 Loop수용가가 없는경우 적용이 곤란하다.
- 보호계전방식이 복잡하다
![https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_스포트네트워크.png](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/c_%EC%8A%A4%ED%8F%AC%ED%8A%B8%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%81%AC.png)
5️⃣스포트 네트워크 수전방식
- 장점
- 신뢰성이 매우높다
- 정전시간이 거의없다
- 단점
- 투자비가 가장 높다
- 정전시간이 거의 없다.
●A01.자가용 전기설비의 예비전원설비로 2회선 수전방식을 채택할 경우 시설방법에 대하여 설명하고 자가발전 예비전원설비와 장단점을 비교 설명하시오
2회선수전방식
평행2회선, 예비선, 루프수전,스포트네트워크수전
- 신뢰성이 높다
- 정전시간이 단시간
- 한쪽 배전선 사고에 대처랄 수있다
- 투자비가 높다
- 보호계전방식이 복잡하다
자가발전예비전원설비
●B02.건축물에서 수변전설비의 스포트 네트워크 방식을 설명하고 특징을 약술하시오
스포트네트워크수전방식은 전력회사의 변전소에서 나오는 2~4회선의 네트워크 배전선에 부하개폐기를 촌해서 네트워크변압기에접속
그 변압기의 2차측은 프로텍터 차단기를 통해서 네트워크 모선에 별렬로 젒하고, 네트워크모선에 분기함 몇댜의테이크오프장치를 거친 간선에 의해서각각부하에 전력을 공급하는 방식
특성
- 프로텍터 퓨즈, 프로텍터차단기, 프로텍터 릴레이로 구성
- 역전려차단
- 배전선 한 회선에 단락사고가 발생한 경우에 네트워크 모선을 거쳐 단락이 발생한 회선으로 역전력이 유입될 때 2차프로텍터 차단기를 트립시키는것
- 차전압투입
- 어떤 원인에 의해 휴지상태인 한 회선이 재송전되면 그 회선의 변압기 2차측 전압과 네트워크 모선 측의 전압차이를 검출하여 차단기를 투입
- 무전압투입
- 전회선이 정전되어 있는 상태에서 1회선이라도 복구되면 그 회선의 프로텍터차단기를 투입
장점
- 송전선1회선또는 변압기 뱅크의 사고 시에도 무정전 공급이 가능 송전선 보수시에는 한 회손끽 정지하므로 정전이나 부하 제한 업승ㅁ
- 송전정지 또는 복구 시에 변압기 2차측 차단기의 개방 또는 투입을 자동으로ㅜ할수 있음
단점
- 발전기와 병렬운전이 불가
- 투자비가 많이듬
- 차단기의 펌핑현상이 일어날 가능성이 있음
특징
- 무정전 공급이 가능
- 기기의 이용률이 향상
- 전압변동률이 작음
- 전력손실이 감소
- 부하기기 증가에 대한 적응성이 큼
- 2차변전소 수량의 감소가 가능
- 전등, 전력의 일원화가 가능
●A03.수전설비의 수전방식에 대하여 비교 설명하시오
1회선수전방식,
2회선수전방식(평행2회선, 예비선, 루프수전방식)
스포트네트워크 수전방식
●4.특고압수용가 수전방식의 종류와 수전 인입선 굵기 결정방법에 대하여 설명하시오
●5.스포트네트워크 수전방식의 종류와 수전인입선 굵기 결정방법에 대하여 설명하시오
●C06.스포트 네트워크 방식의 수전회로의 사고구간별 보호방법과 보호협조에 대하여 설명하시오
●C07.스포트네트워크 수전방식에서 사고구간별 보호방식과 보호협조에 대하여 설명하시오
배전선 단락사고
네트워크변압기와 퓨즈사이의 고장
네트워크퓨즈와 차단기사이의 고장
스포트네트워크 테이크오프 장치의 보호협조
수전설비2차측사고->테이크오프장치먼저차단완료->프로텍터퓨즈는 열화되지 않아야 한다
