아몰퍼스 변압기

❓아몰퍼스 변압기
- 일반 변압기의 철심 재료 대신 비결정질 합금인 아몰퍼스 합금을 사용하여 제작된 변압기
- 아몰퍼스 합금은 결정 구조가 없는 비정질 상태로, 기존의 규소강판보다 훨씬 낮은 히스테리시스 손실과 맴돌이 전류 손실을 가지는 특징
1️⃣아몰퍼스 변압기 특성
1)무부하손 감소(철손 감소)
- 철손을 1/3~1/4로 저감
- 히스테리시스손 감소 : 히스테리시스 면적을 작게 하여 손실을 감소시킴

- 와류손 감소
- 자성재료의 두께(0.03[㎜] 이하)가 앏으므로 와류손이 경감
- 무부하손이 작으므로 발전량이 작음
- 손실 저감에 의한 변압기 운전보수비 절감 및 수명연장

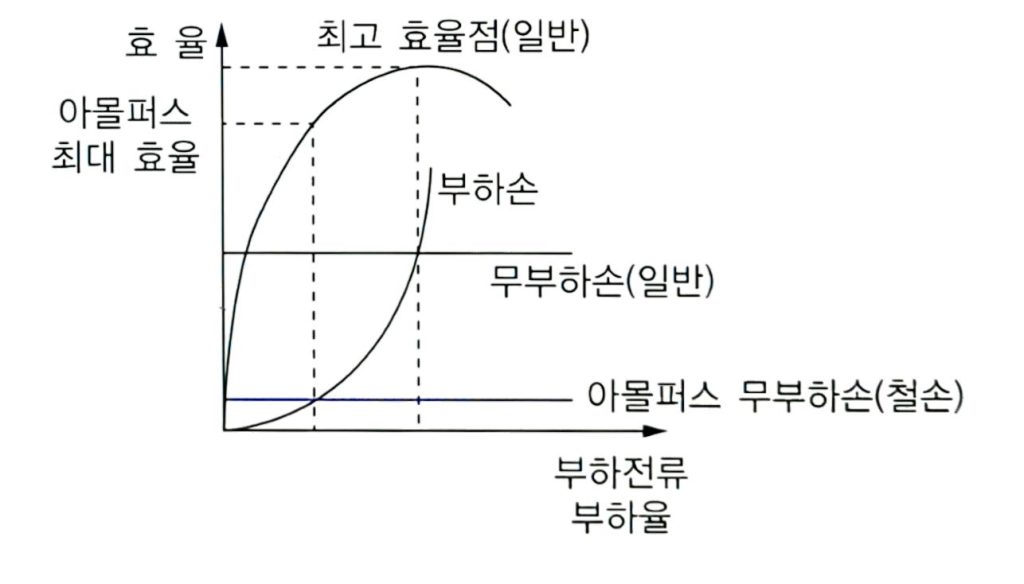

2)부하율 낮은 곳에 유리
- 철손이 낮아지므로 부하율이 낮은 곳에서 유리
- 주상변압기로 주로 사용

2️⃣아몰퍼스 변압기의 장점
- 높은 효율: 기존 변압기의 철심 소재인 규소강판 대신 아몰퍼스 합금을 사용하여 무부하 손실을 크게 줄였습니다. 이는 전력 손실을 최소화하고 에너지 효율을 높이는 데 기여합니다.
- 낮은 발열: 무부하 손실 감소로 인해 변압기의 발열이 적어 장비 수명이 길어지고 유지보수 비용을 절감할 수 있습니다.
- 작은 크기, 가벼운 무게: 아몰퍼스 합금의 특성상 얇고 가벼운 철심을 사용할 수 있어 변압기의 크기와 무게를 줄일 수 있습니다.
- 낮은 소음: 철손 감소로 인해 자기 잡음이 적어 조용한 환경에서 사용하기 적합합니다.
- 고조파 저감 : 자기포화특성이 우수하여 비선형 왜곡을 줄여 고조파 발생을 억제
3️⃣아몰퍼스 변압기의 단점
- 아몰퍼스 메탈 전량 수입
- 대용량 제작이 어려움
- 재활용불가
- 온도특성에 따라 자기특성이 저하
- 철심 두께 0.025[㎜]정도
- 점적률이 높아 치수가 커짐
- 충격에 약함
- 자왜현상이 큼
- 변압기 소음으로 인한 민원발생
- 고가의 변압기
4️⃣아몰퍼스 변압기의 활용 분야
- 아몰퍼스 변압기는 높은 효율과 다양한 장점을 바탕으로 배전 변압기, 통신용 변압기, 산업용 변압기 등 다양한 분야에서 활용
- 에너지 효율이 중요시되는 건물, 데이터센터, 공장 등에서 많이 사용
❓자구 미세화 고효율 몰드변압기
- 방향성 규소 강판의 자구를 물리적인 방법으로 미세화시켜 철손을 개선한 변압기를 의미
- 규소강판 → 아몰퍼스 메탈 → 자구 미세화 강판HGO
1️⃣자구 미세화 방법
1)자구미세화
- 방향성 규소 강판의 자구를 물리적인 방법으로 미세화
2)자구 미세화 방법
- 레이저 처리
- 기어드롤에 의한 기계적 처리
- 화학적 에칭 방법
2️⃣자구 미세화 고효율 몰드변압기 특성
- 부하손실 30% 절감
- 무부하손 50% 절감
- KSC규격 대비 30% 이상의 저소음(50[dB]이하)
- 20[MVA]까지 대용량 제작 가능
- 과부하 내량 증가로 고조파 대비용 변압기로 사용 가능
- 부하변동이 심한 설비의 전원 공급용으로 적합 : 전철 급전선, 압연설비
- 유지보수가 용이
- 재사용이 가능
- 국내생산
3️⃣자구 미세화 고효율 몰드변압기 적용분야
- 대용량 전력이 필요한 장소 : 대규모 공장(대용량)
- 조용한 환경을 필요로 하는 장소 : 아파트, 고층빌딩(저소음)
- 화재 예방이 중요시되는 장소 : 지하가 지하철(유입이 아님)
- 수질오염 등 내환경성이 요구 되는장소 : 수력발전소(유입이 아님)
4️⃣변압기별 비교
구분 | 자구미세화 | 아몰퍼스 | 규소강판 | 비고 |
---|---|---|---|---|
철손 | 50 | 25 | 100 | 100% 부하조건 |
동손 | 70 | 95 | 100 | |
부하율 | 30%이상 | 30%이상 | 100% | |
고조파 | K-factor 7상시운전가능 | 불가 | 불가 | |
소음 | 53 | 70 | 65 | KS규격 |
가격 | 150 | 200 | 100 | |
과부하운전 | 115% 연속운전가능 | 100% | 100% | |
제작용량 | 20[MVA] | 5000[kVA] | 30[MVA] |
변압기(종류 T1)
변압기 원리 종류별 특징
몰드변압기
아몰퍼스 변압기
자구 미세화 고효율 몰드변압기
하이브리드 변압기
단권변압기
초전도변압기
콘덴서형 계기용 변압기
3권선 변압기
1대1변압기
노이즈 대책 변압기
목차(아몰퍼스 변압기 T1A)
아몰퍼스 변압기
💯기출문제(변압기)
○A01.아몰퍼스 변압기에 대하여 설명하시오
모범답안(아몰퍼스 변압기 T1A01)
아몰퍼스 변압기
- 일반 변압기의 철심 재료 대신 비결정질 합금인 아몰퍼스 합금을 사용하여 제작된 변압기
- 아몰퍼스 합금은 결정 구조가 없는 비정질 상태로, 기존의 규소강판보다 훨씬 낮은 히스테리시스 손실과 맴돌이 전류 손실을 가지는 특징
아몰퍼스 변압기의 특징
1)무부하손 감소(철손 감소)
2)부하율 낮은 곳에 유리
아몰퍼스 변압기의 장점
- 높은 효율: 기존 변압기의 철심 소재인 규소강판 대신 아몰퍼스 합금을 사용하여 무부하 손실을 크게 줄였습니다. 이는 전력 손실을 최소화하고 에너지 효율을 높이는 데 기여합니다.
- 낮은 발열: 무부하 손실 감소로 인해 변압기의 발열이 적어 장비 수명이 길어지고 유지보수 비용을 절감할 수 있습니다.
- 작은 크기, 가벼운 무게: 아몰퍼스 합금의 특성상 얇고 가벼운 철심을 사용할 수 있어 변압기의 크기와 무게를 줄일 수 있습니다.
- 낮은 소음: 철손 감소로 인해 자기 잡음이 적어 조용한 환경에서 사용하기 적합합니다.
아몰퍼스 변압기의 단점
- 아몰퍼스 메탈 전량 수입
- 재활용불가
- 온도특성에 따라 자기특성이 저하
- 철심 두께 0.025[㎜]정도
- 점적률이 높아 치수가 커짐
- 충격에 약함
- 자왜현상이 큼
- 변압기 소음으로 인한 민원발생
- 고가의 변압기
아몰퍼스 변압기의 활용 분야
- 아몰퍼스 변압기는 높은 효율과 다양한 장점을 바탕으로 배전 변압기, 통신용 변압기, 산업용 변압기 등 다양한 분야에서 활용
- 에너지 효율이 중요시되는 건물, 데이터센터, 공장 등에서 많이 사용
●A04.아몰퍼스 고효율 몰드변압기와 저소음 고효율 몰드변압기 비교 설명
모범답안(아몰퍼스변압기 T1A04)
두 변압기의 공통점
- 고효율: 기존 변압기에 비해 높은 효율을 자랑합니다. 즉, 전력 손실이 적어 에너지 효율이 높습니다.
- 몰드 방식: 절연체를 몰딩하여 제작되어 내구성이 뛰어나고 환경 변화에 강합니다.
- 저소음: 기존 변압기에 비해 소음이 적습니다.
두 변압기의 차이점
비교 항목 | 아몰퍼스 고효율 몰드변압기 | 저소음 고효율 몰드변압기 |
---|---|---|
철심 재료 | 아몰퍼스 합금 | 자구 미세화 강판 (레이저 처리) |
무부하 손실 감소 원리 | 아몰퍼스 합금의 비정질 구조로 인한 히스테리시스 손실 감소 | 자구를 미세하게 분할하여 와전류 손실 감소 |
장점 | 매우 낮은 무부하 손실, 높은 효율, 긴 수명 | 낮은 소음, 높은 효율, 대용량 제작 가능 |
단점 | 고가, 대용량 제작 어려움 | 아몰퍼스 합금에 비해 무부하 손실이 약간 높음 |
적용 분야 | 평균 부하율이 낮은 곳 (데이터 센터, 학교 등), 고급 장비 | 평균 부하율이 높은 곳 (공장, 상업 시설), 소음에 민감한 곳 |
아몰퍼스 고효율 몰드변압기
- 아몰퍼스 합금: 결정 구조가 없는 비정질 상태의 합금으로, 철손이 매우 적습니다.
- 장점:
- 무부하 손실이 매우 낮아 에너지 절감 효과가 탁월합니다.
- 긴 수명으로 유지보수 비용을 절감할 수 있습니다.
- 단점:
- 아몰퍼스 합금의 생산 비용이 높아 변압기 가격이 비쌉니다.
- 대용량 제작이 어렵습니다.
저소음 고효율 몰드변압기
- 자구 미세화 강판: 일반 강판을 레이저로 가공하여 자구를 미세하게 분할한 강판으로, 와전류 손실을 감소시킵니다.
- 장점:
- 소음이 매우 적어 조용한 환경에서 사용하기 적합합니다.
- 대용량 제작이 가능합니다.
- 단점:
- 아몰퍼스 합금에 비해 무부하 손실이 약간 높습니다.
어떤 변압기를 선택해야 할까요?
- 평균 부하율이 낮고, 무부하 손실을 최대한 줄이고 싶다면: 아몰퍼스 고효율 몰드변압기
- 소음에 민감하고, 대용량 변압기가 필요하다면: 저소음 고효율 몰드변압기
아몰퍼스 고효율 몰드변압기와 저소음 고효율 몰드변압기는 각각의 장단점을 가지고 있으며, 사용 환경과 목적에 따라 적합한 변압기를 선택
●A07수변전설비에 적용되는 아몰퍼스 변압기의 에너지 절감효과와 고조파 저감효과를 일반변압기와 비교하여 설명하시오
모범답안(아몰퍼스변압기 T1A07)
아몰퍼스 변압기란?
아몰퍼스 변압기는 일반 변압기의 철심 재료 대신 비결정질 합금인 아몰퍼스 합금을 사용하여 제작된 변압기를 말합니다. 아몰퍼스 합금은 결정 구조가 없는 비정질 상태로, 기존의 규소강판보다 훨씬 낮은 히스테리시스 손실과 맴돌이 전류 손실을 가지는 특징이 있습니다.
에너지 절감 효과
- 히스테리시스 손실 감소: 아몰퍼스 합금은 자기적 특성이 우수하여 자화와 탈자 과정에서 발생하는 에너지 손실인 히스테리시스 손실이 매우 적습니다.
- 맴돌이 전류 손실 감소: 얇은 두께의 아몰퍼스 띠를 사용하여 맴돌이 전류의 발생을 억제합니다.
- 철손 감소: 히스테리시스 손실과 맴돌이 전류 손실 감소로 인해 전체적인 철손이 크게 줄어들어 에너지 효율이 향상됩니다.
- 동손 감소: 아몰퍼스 변압기는 효율이 높아 동손 또한 감소하는 효과를 가져옵니다.
고조파 저감 효과
- 자기 포화 특성 향상: 아몰퍼스 합금은 자기 포화 특성이 우수하여 비선형 왜곡을 줄여 고조파 발생을 억제합니다.
- 철심 손실 감소: 철심 손실이 감소하면 고조파 발생의 원인이 되는 자기 포화 현상을 완화시켜 고조파를 저감합니다.
아몰퍼스 변압기와 일반 변압기 비교
항목 | 아몰퍼스 변압기 | 일반 변압기 |
---|---|---|
철심 재료 | 아몰퍼스 합금 | 규소강판 |
히스테리시스 손실 | 매우 적음 | 상대적으로 큼 |
맴돌이 전류 손실 | 매우 적음 | 상대적으로 큼 |
철손 | 매우 적음 | 상대적으로 큼 |
동손 | 적음 | 상대적으로 큼 |
효율 | 높음 | 낮음 |
고조파 | 적음 | 상대적으로 많음 |
가격 | 비쌈 | 저렴 |
결론
아몰퍼스 변압기는 일반 변압기에 비해 에너지 효율이 월등히 높고, 고조파 발생이 적다는 장점이 있습니다. 하지만 가격이 비싸다는 단점이 있습니다.
