유도결합회로로

유도결합회로로

유도결합 회로의 개념

  • 자속이 쇄교하는 형태나 크기에 따라서 회로 전체의 인덕턴스 값을 증가시키는 경우의 상호인덕턴스는 (+)로, 회로 전체의 인덕턴스 값을 감소시키는 경우는 (-)로 계산한다

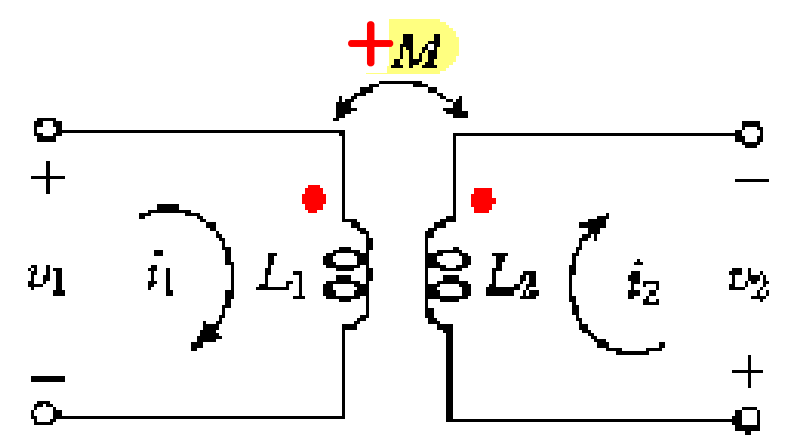

가극성

(a)코일에서 발생하는 자속이 서로 더해지는 현상

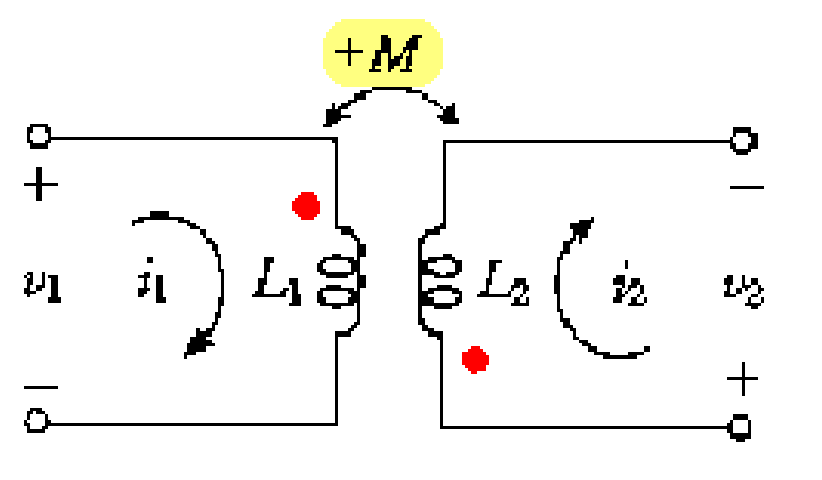

감극성

(b)코일에서 발생하는 자속이 서로 상쇠되는 현상

감극성

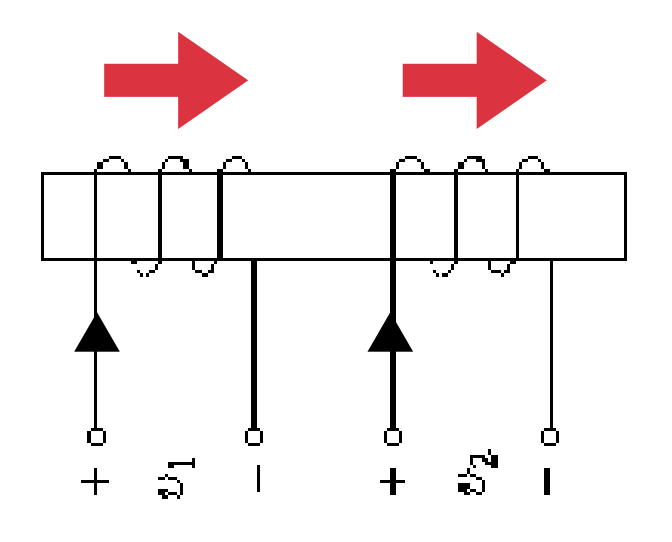

  • 권선의 방향이 같은 방향(자속이 서로 더해지는 형태)
\[ L_{(+)}=L_1L_2+2M \]
가극성

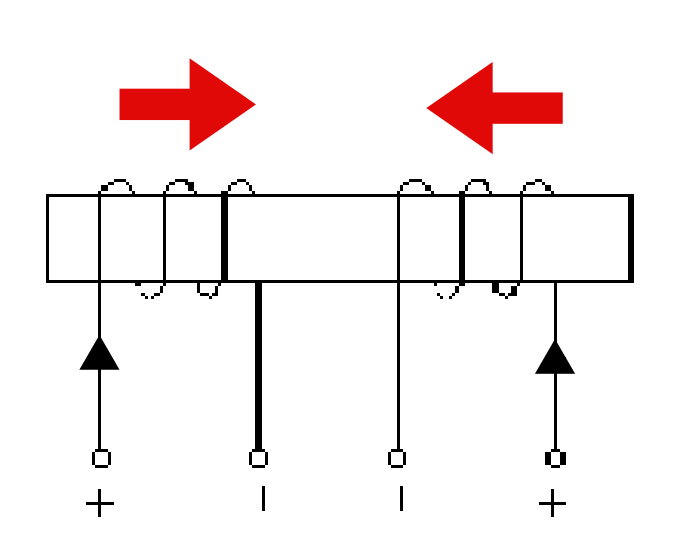

  • 권선의 방향이 다른 방향(자속이 서로 상쇄되는 형태)
\[ L_{(-)}=L_1L_2-2M \]
  • 상호 인덕턴스(M : Mutual Inductance[H])
\[ M=\frac{L_{(+)}-L_{(-)}}{4} \]
  • 결합계수(k : Coefficient of Coupling)
\[ k=\frac{M}{\sqrt{L_1L_2}}\ 0\le K\le 1 \]
