목차(유효접지와 비유효접지)
유효접지와 비유효접지
1️⃣유효접지와 비유효접지
1)유효접지(Effective Grounding)≒직접접지
- 1선 지락 고장 시에 건전상의 전압상승이 계통전압(선간전압)의 (0.65~0.81) √3E 초과하지 않는 접지계
- 1선 지락시의 건전상의 전압 상승이 계통전압(선간전압)의 75[%]를 초과하지 않는 접지계
2)비유효접지
- 1선 지락사고 시 다른 건전선로 2상의 대지전압이 상전압에서 선간전압까지 상승하는 접지계 =√3E
- 즉, 1선 지락 시의 건전상 전압상승이 75[%]를 초과하는 계통을 말한다
3)유효접지와 비유효접지와의 비교
구분 | 비접지 | 직접접지 |
---|---|---|
지락사고 시 건전상 전압 상승 | 크다 | 작다 |
절연 레벨 | 감소불능 | 감소가능 |
애자 계수 | 최고 | 최저 |
변압기 | 전절연 | 단절연 가능 |
과도안정도 | 크다 | 최소 (고속차단, 고속도 재폐로 방식으로 향상이 가능) |
지락전류 | 작다 | 최대 |
1선 지락 시 유도장해 | 작다 | 최대 |
보호계전기 동작 | 곤란 | 가장확실 |
검출방식 | GPT, SGR ZCT, GC+ELB | Y결선 |
2️⃣유효접지의 조건
1)1선 지락 시 이상전압
\[I_0=I_1+I_2=\frac{E_a}{Z_0+Z_1+Z_2}\]
\[I_a=I_0+I_1+I_2=\frac{3E_a}{Z_0+Z_1+Z_2}\]
\[V_c=V_0+aV_1+a^2V_2\]
\[=-I_0Z_0+a(E_a-I_1Z_1)+a^2(-I_2Z_2)\]
\[[I_0=I_1=I_2,E_a=I_0(Z_0+Z_1+Z_2)\]
를 상기시에 대입
\[=\frac{(a-1)Z_0+(a-a^2)Z_2}{Z_0+Z_1+Z_2}E_a\]
2)유효접지 조건 -C상을 기준
\[V_c=\frac{(a-1)Z_0+(a-a^2)Z_2}{Z_0+Z_1+Z_2}E_a\le 1.3E_a\]
다음 조건을 상기 식에 대입하면
\[Z_0=R_0+jX_0\]
\[Z_1=R_1+jX_1=jX_1(R_1\lt\lt X_1)\]
\[Z_2=R_2+jX_2=jX_1\]\[(R_2\lt\lt X_2,X_1=X_2 : 정지기이기 때문)\]
\[V_c=\frac{(a-1)(R_0+jX_0)+(a-a^2)jX_1}{R_0+jX_0+j2X_1}E_a\]
\[=\frac{(a-1)(\frac{R_0}{X_1}+j\frac{X_0}{X_1})+(a-a^2)j}{\frac{R_0}{X_1}+j\frac{X_0}{X_1}+j2}E_a\le 1.3E_a\]
3️⃣유효접지 조건의 만족범위

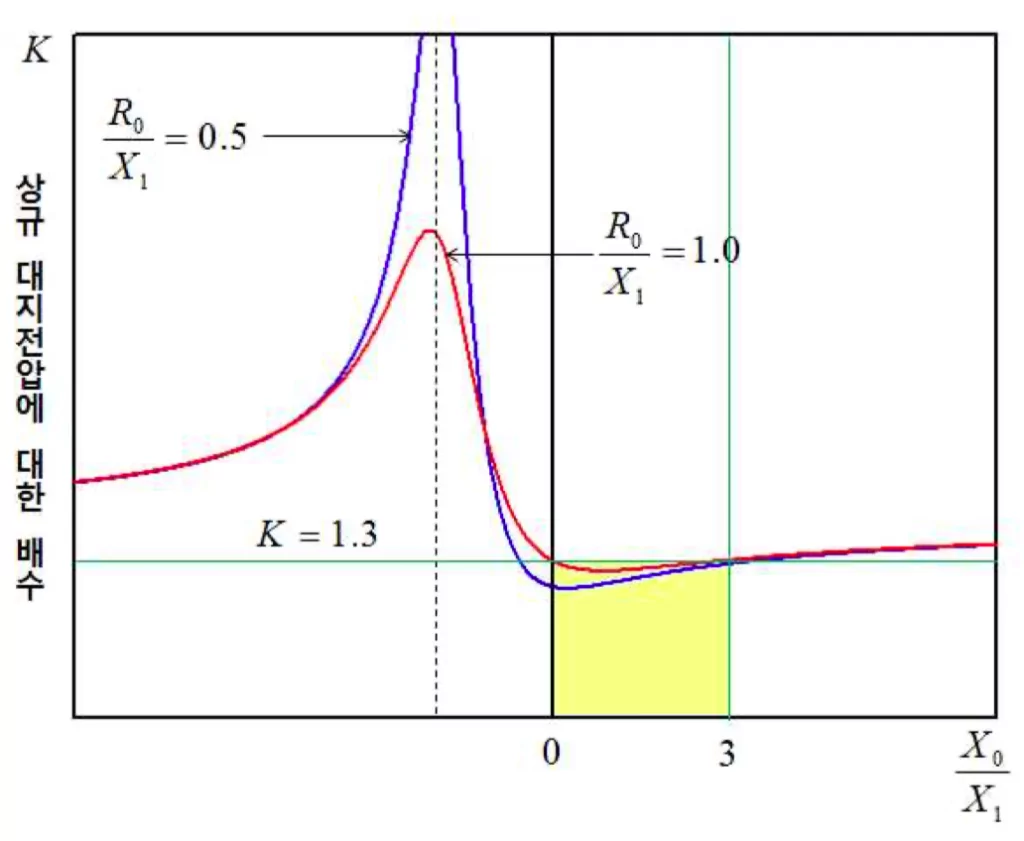

R0/X1 에 대한 X0/X1의 값을 그래프에 나타내면,
위 그래프에서 유효접지조건은
\[\frac{R_0}{X_1}\le 1,\]
\[0\le\frac{X_0}{X_1}\le3\]
접지방법의 결정
(목적에따른)
중성점 접지방법
유효접지와 비유효접지
유효접지의 조건과 만족범위
IEC 60364-3 배전계통의 접지
PEN, PEM, PEL
(형태에따른)
단독접지와 공용접지
구조체 접지설계 시 검토사항
통합 공통접지방식
등전위 본딩
접지선 접지봉
서지 침입시 접지극의 과도현상과 대책
목차(유효접지와 비유효접지)
유효접지와 비유효접지
💯기출문제
○02유효접지와 비유효접지를 간략하게 설명하시오
1선지락사고 시 다른 건전선로 2상의 대지전압이 상전압에서 선간전압까지 상승하는 접지계
●B14수변전설비에서 비접지보호방식과 직접접지보호방식에 대하여 설명하시오
