차단기 개폐 서지 원인

제공

서지및 노이즈 전자파 유도장해

서지 원인과 대책
차단기 개폐 서지
차단기 개폐 저지(원인)
노이즈

전자파
통신선로 유도장해(원인과 대책)

유도현상

목차(차단기 개폐 서지 원인)

❗서지의 원인

1️⃣직류차단

  • 직류는 전류 0점이 없어 차단 시 전류 절단에 의한 서지가 발생한다
  • 아크전압이 회복전압보다 크기 때문에 전류를 감소시켜 차단 원리를 이용한다
  • 대책
    • 고속차단(HSCB)이용하여 차단
    • 차단점 접촉자 간 바리스터(ZNR)삽입

2️⃣교류차단

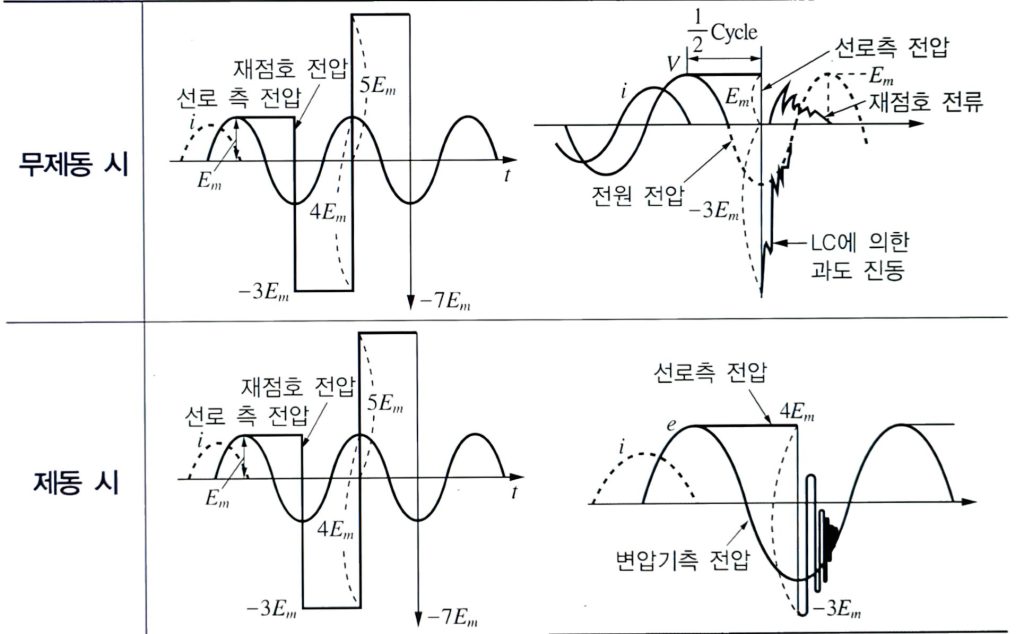

1)무부하 선로의 개폐 서지
  • 투입서지
    과도현상에 의한 전압이 정반사되어 최대 2배 발생 콘덴서 투입 시 돌입전류가 발생
  • 차단서지
    충격전류 차단 시 재점호에 의해 3~3.5배 서지 발생
  • 대책
    • 차단속도를 빠르게 하여 재점호 방지
    • 저항 차단방식 적용
    • LA, SA 설치하여 대책 마련

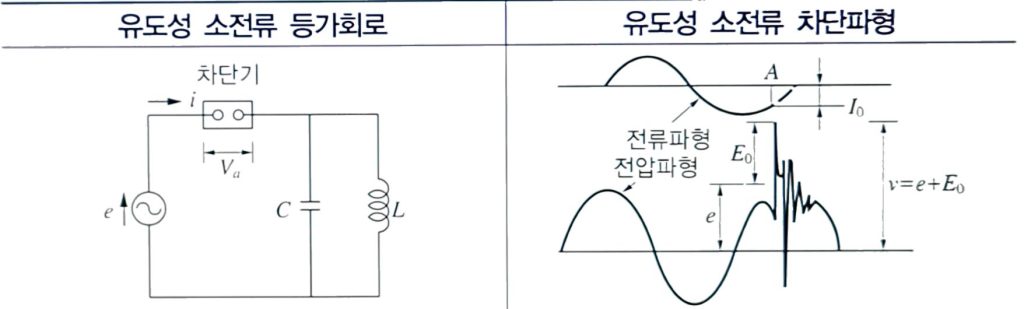

2)유도성 소전류 차단서지
  • 전류절단서지
    전류 0점이 아닌 곳에서 차단할 때 발생
\[e=-L\frac{di}{dt}[V]\] \[f=\frac{1}{2\pi\sqrt{LC}}[c/s]\]
3)반복 재점호 서지

전류절단서지에 차단기 극간 절연회복이 안 되면 짧은 시간 발호와 소호를 반복적으로 발생하면서 서지가 최대 5~6배 발생한다

4)유발 절단 서지

3상 전류 차단 시 전류 0점이 아닌 상도 차단되어 큰 전류의 전류 절단 서지가 발생하나 실제 회로에서는 거의 무시할 정도로 문제가 없다

5)대책

LA,SA 설치하여 서지 차단

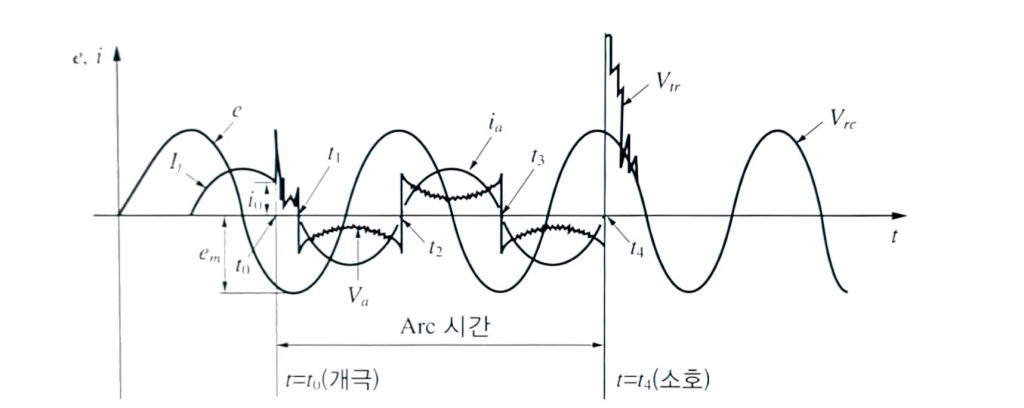

6)고장전류 차단
  • 전극 간의 소호력에 의한 절연회복 늘역과 재기전압 강약으로 차단 유무 결정
  • 재기전압은 차단 능력 측정의 중요요소가 되는데 차단이 성공하면 회복전압으로 차단 실패 시에는 재점호(재발호)가 되는 전압
  • 용어
    • 아크전압 : 아크 발생 중 접촉자 간 발생하는 전압
    • 회복전압 : Recovery Voltage 상용주차로 안정된 상태
    • 재점호 : 재기전압에 의해 절연파괴 시 발생
  • 대책
    중성점 저항 접지 방식을 채택한다.
7)3상 비동시 투입 시 개폐 서지
  • 3상이 동시에 투입되지 않고 순차적으로 투입 시 발생하며 최대 3배 이상이 발생하는데, 재점호가 거의 없고 BIL이내 파고값이므로 큰 영향이 없다
  • 대책
    변압기 2차 측에 병렬로 콘덴서를 설치하고 LA 설치
8)고속 재폐로 시 개폐 서지
  • 고속 재폐로 시 선로의 잔류전하 영향으로 재점호 발생
  • 대책
    • 선로 측에 분로 리액터 설치
    • HSGS설치
    • 차단후 충분한 시간 후 재투입

🌐
