정보통신망 분류

정보통신망의 구성요소는?

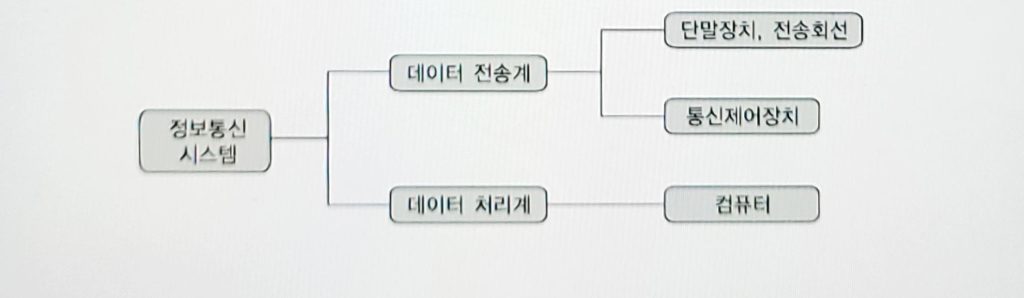

크게 데이터 전송계, 데이터 처리계로 나누어지고 전기통신 설비의 집합체인 전송장치, 단말장치 정보처리시스템 등의 정보통신망과 정합장치 주장치 등의 정보처리의 컴퓨터 등을 통틀어 정보통신이라 한다

정보통신의 목적은 테이터의 효율적인 관리 및 저장과 상호 간 정보 교환에 있다

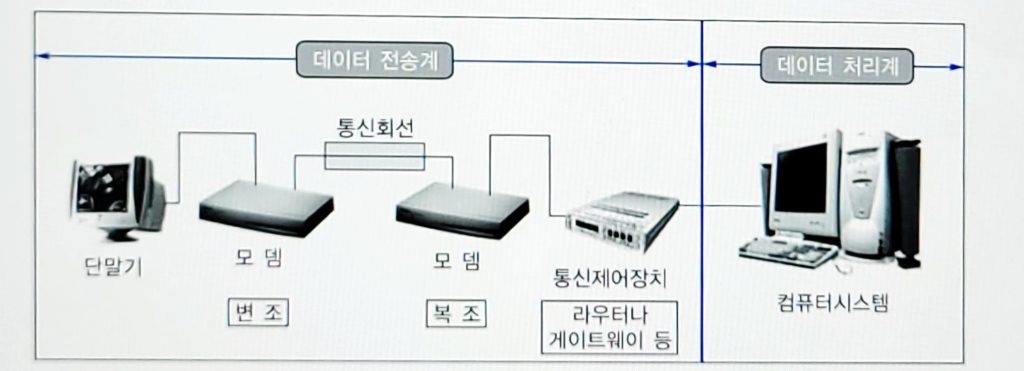

정보통신망의 구성 요소

통신망은 단말장치, 전송회선, 정보처리시스템으로 구성되어 있다.

1)단말장치

  • 정의
    가입자가 이용할수 있도록 통신회선을 연결하여 컴퓨터에 접속하는 장치를 총칭하는 것으로서 원격지로부터 데이터 입출력을 가능하게하는 것을 말한다
  • 기능
    • 입력기능 : 데이터를 컴퓨터에 입력하는 기능
    • 출력기능 : 컴퓨터에서 처리된 결과를 출력하는 기능
    • 통신기능 : 테이터의 입출력을 제어하는 컴퓨터와 통신하는 기능

2)데이터 전송회선

  • 정의
    • 단말장치에서 변환신호를 상대 측에 전송하는 기능이 있다
    • 신호를 전파시키는 전송매체와 파형 변환이나 변복조, 다중화, 송수신 등을 행하는 각종 장치로 구성
  • 전송회선
    • 전송매체
      • 유선전송매체 : UTP, STP, 동축케이블, 광케이블 등
      • 무선전송매체 : 위성 통신이나 지상 마이크로파 통신 등
    • 데이터 회선 종단장치
      • 모뎀 : 아날로그 통신회선에 사용한 단말장치
      • DSU : 디지털 회선에 적용
    • 통신제어 장치
      데이터 전송계와 데이터 처리계 사이에 위치하여 양자를 결합하는 장치

3)정보처리시스템 (=데이터 처리계)

  • 하나의 컴퓨터시스템으로 통신회선을 통해서 전송된 데이터를 처리 및 저장하는 중앙처리장치
  • 기억장치와 입출력장치로 구성

정보통신망의 분류

1)정보의 성질에 의한 분류

  • 전화망
  • 부호통신망
  • 화상통신망

2)전송형식에 의한 분류

  • 아날로그 전송방식
  • 디지털 전송방식

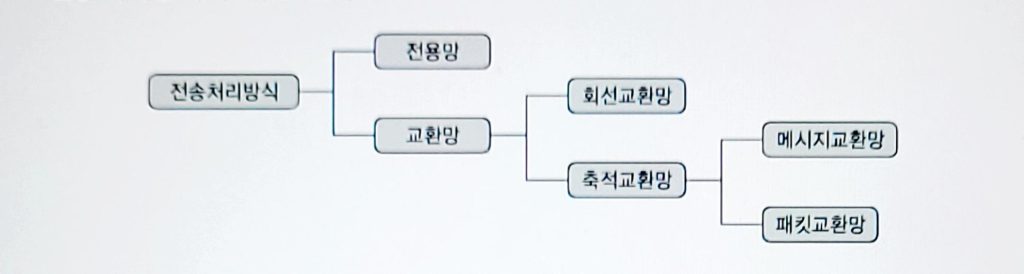

3)전송 처리방식에 의한 분류

  • 전용망
  • 축적교환방시에서 패킷교환방식
  • 회선교환방식

4)망구성 형태에 따른 분류

  • 버스형
  • 링형
  • 성형
  • 망형
  • 트리형
  • 격자망
