통합배선 시스템

기술의 급격한 발전에 따라 음성, 비음성을 교환할 수 있는 정보통신망의 DPBX와 컴퓨터를 주축으로 하는 정보처리의 LAN의 도입으로 통합배선이 일반화 되었다

통합배선 시스템은 정보통신망과 정보처리를 유기적으로 통합하기 위하여 기본 통신용배선, 데이터 통신용 배선, 영상배선 등을 통합하여 실어나르는 시스템을 말한다.

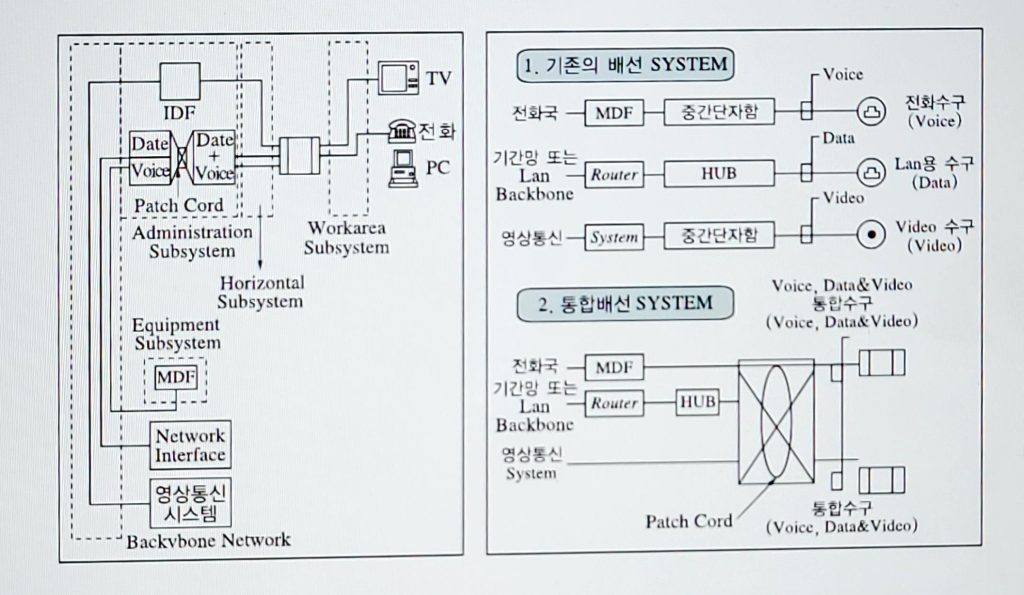

구성요소

1)단말기 배선

  • 자신의 전화나 PC단말 또는 TV등에서 바닥 아웃렉까지 연결하는시스템
  • 전화기나 컴퓨터 및 TV와 같은 OA용 터미널에서 말단 수구까지 연결하는 시스템으로 사용자의 단말 형태에 따라 여러 종류의 변화용 아답타를 연결하여 구성한다.

2)수평배선

  • IB Shaft내의 IDF에서 아웃렛까지 연결하는 수평 배선 시스템
  • 주전송 매체는 UTP케이블을 사용한다. 이외에도 STP케이블이나 , 동축케이블, 고발포 동축케이블, RCX케이블 및 광케이블을 사용한다
  • 포설 시 Cable을 보호하고 배선 방법이 용이하며 가격이 저렴한 측면에서 케이블트레이 를 설치하여 시공한다.

3)Administration Subsystem

  • IB Shaft내의 IDF를 구성하는 Patching시스템

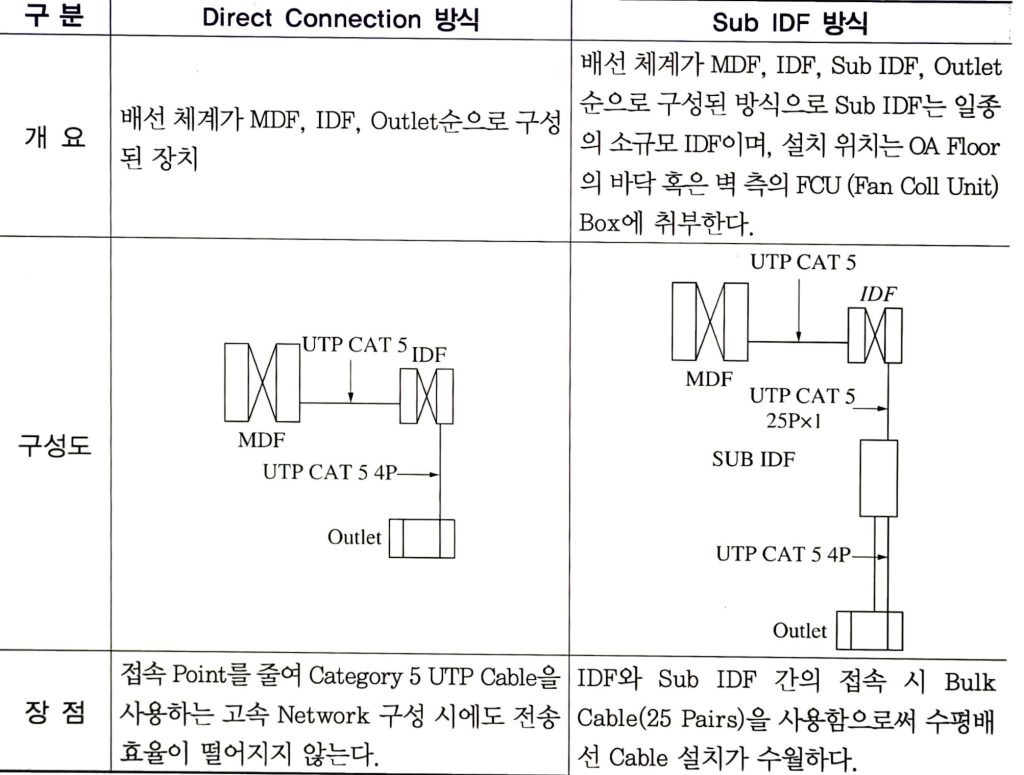

  • IDF(IntermediateDistributionFrame)로서 Backbone과 수평 배선을 연결하는 역할을 해 주며 또한 PatchCord를 이용하여 data와voice를 각 말단 수구로 분배하는 역할을 한다

4)수직간선

  • IB Shaft내의 수직간선 cabling시스템
  • 각 건물의 MDF실에서 각 층의 IDF까지 데이터부분은 광케이블 , 보이스부분은 Cat3의 다중케이블, 영상 통신 부분은 동축케이블, 비상방송은HIV전선등을 사용하여 구성한다

5)Equipment Subsystem

  • 통신실 내 집결되는 보이스 및 데이터 케이블을 정리하는 MDF시스템
  • 건물내의 정보처리 장비가 설치되어 있는 장소에서, 각층에 산재해 있는 장비들간에 상호연결을 할 수 있도록 하는 시스템이며, 또한 배선 설비가 가장 집중적으로 배치되고 관리되는 곳으로 가장 중요한 곳의 하나이다.
    • 데이터용 이큅먼트 룸
      • 각건물의 통신용 EPS가 설치된 층에 장비를 설치한다
      • 각 장비간의 접속용 어댑터는 장비 제공업자가 설치하는 것을 기본으로 한다
      • 각 스위칭허브와 허브간 연결은 UTP Cat5로 한다
    • 보이스용 이큅먼트 룸
      • 전층의 보이스망이 집중되어 있는 곳으로, 대량의 단자대가 필요하여 룸이 활용 및 단자반의 용이한 관리를 위해 집중단자반용 MDF를 이용한다.

특징

  • 배선 통합 관리 기능을 유기적, 통합적으로 접속하는 기반구조
  • 환경 변화에 대응하는 서비스의 확장성 및 경제성
  • 정보통신 및 정보처리 기능 보유
  • 빌딩과 제반 통신 설비에 대응하는 기능 및 구조로 통합화
