23A	23B	23C
24A	24B	24C
25A	25B	25C

11,15, 16,17,18

1️⃣☑️ 급수장치 B8

인젝터	24A01	19B10
플렉시블	17B03	20C10	23C06
화염검출	23A06
원심펌프	22B10

►인젝터에 대한 다음 질문에 답하시오
1)인젝터의 장점을 2가지 쓰시오
2)인젝터의 작동 순서를 순서대로 다음의 번호로 기입하시오

B8 인젝터*

증기가 보유하고 있는 열에너지를 속도에너지로 전환시키고 압력에너지로 바꾸어 보일러에 급수하는 장치로 급수가 증기에 의해 예열되어 급수 엔탈피가 증가되기 때문에 연료소비량이 감소한다.

• 설치에 넓은 장소를 요하지 않는다
• 급수예열효과가 있다
• 가격이 저렴하다
• 자체로서의 양수효율은 낮다

펌프 출구밸브 잠금→인젝터 출구 측 밸브 개방→인젝터 급수/증기밸브 개방→인젝터 핸들개방

2601

2️⃣☑️ 보일러효율 C4

	16a15	24A02	18C15	21B06
	22B16	20B13	17B15
	23A02	23B17	17A12
	21C08

중유를 110[kg/h] 연소시키는 보일러가 있다.
이 보일러의 증기압력이 1[MPa] 급수온도가 50°C
실제증발량이 1500[kg/h] 일때 보일러의 효율[%]을 구하시오
(단, 중유의 저위발열량은 40,950[kJ/kg]이며
1MPa하에서 증기엔탈피는 2,864[kJ/kg],
50[°C] 급수엔탈피는 210[kJ/kg]이다)

C4 보일러효율

입출열법에 의한 효율

$$ \eta=\frac{G_a\times (h_2-h_1)}{G_f\times H_l}\times 100 $$

열손실법에 의한 효율

$$ \eta=(1-\frac{L_s}{H_h-Q})\times 100 $$

3️⃣☑️ 이론산소량(O₀) G

공기량	22B13	21A13	20A13	17A11
	21C10	19C11	23A03	19C13
	22C05	24A03	21A13

질량 조성비가 탄소 78[%], 수소12[%], 산소3[%], 황2[%], 기타5[%]인 고체연료 1[kg]을 완전연소시키고자 할 때 이론공기량[Nm³/kg]을 구하시오

G0 이론공기량(A₀*)

이론산소량(O₀) 체적계산식[Nm³/kg]

\[ O_{0}[Nm^3/kg]=22.4(\frac{C}{12} +\frac{H-\frac{O}{8}}{4}+\frac{S}{32}) \\ =1.867C+5.6(H-\frac{O}{8})+0.7S \]

질량계산식[kg/kg]

\[ O_{0}[kg/kg]=32(\frac{C}{12} +\frac{H-\frac{O}{8}}{4}+\frac{S}{32})\\=2.67C+8(H-\frac{O}{8}+S) \]

이론공기량(A₀)체적계산식[Nm³/kg]

$$ A_0[Nm/kg]=\frac{O_0}{0.21}\\=8.89C+26.67(H-\frac{O}{8})+3.33S $$

질량계산식[kg/kg]

$$A_0[kg/kg]=\frac{O_0}{0.232}\\=11.51C+34.48(H-\frac{O}{8})+4.31S $$

4️⃣☑️ 자동제어 J1

보일러 자동제어에서 입력신호 전달방식을 3가지 쓰시오

전기식, 공기압식, 유압식

5️⃣☑️ 열전달 D71

	17B14	17C12	18B11	20C17
중간온도	16B12	19A12	20A12
	22A07			21B11
중공원통	16C11	18C13	19C12
다층벽	22B18	21A18	20D12	23B12
	23A13
구형용기	22C13	16A14	24B17
스케일	16C09	20D16
복사	20A15

25[cm]의 내화벽돌이 온도 1500[℃]인 노 내부에 접촉하고 단열재(사용온도 900[℃] 열전도율 0.65[W/m·℃])를 외측에 시공하였으며 이것은 온도 10[℃]인 외기와 접하고 있다. 이 조건으로 다음을 구하시오(단, 외벽 표면의 열전달률은 40[W/m²·℃]이다)

1)열전달률[W/m²·℃]을 구하시오

2)단열재의 두께[cm]를 구하시오

D71 열전도율계산*

\[Q=K\cdot F\cdot\Delta T \\ =\frac{1}{R_1+\frac{b}{\lambda}+R_2}\times F\times\Delta T \]

b 벽의두께, λ 열전도율, F 표면적

2602

6️⃣******

다음 그림처럼 실리더 냅에 점성유체가 층류 흐름을 보일때 주어진 자료를 기준으로 질문에 답하시오

7️⃣☑️ [CO₂]max G2

공기비	22A02	22B13	17B12
탄산	18B12	24A07
가스량	20D10	20A13

연도가스 분석 결과 CO₂ 13.5[%], O₂ 7.04[%], CO 0.0[%]이다. 이때의 최대탄산가스율을 계산하시오

G3 [CO₂]max*

\[ [CO_2]_{max}=\frac{CO_2}{G_{0d}}\times 100 \\=\frac{21(CO_2+CO)}{21-O_2+0.395CO} \]

8️⃣☑️ 기수분리기 B11

기수종류	18A07	20d01	24a08
증기	22A06	20B01
기수기능	19C07	19C05
증기	16B03	18B08	23a12

배관 내의 증기 또는 압축공기 내에 포함되어 있는 수분 및 관 내 벽에 존재하는 수막 등을 제거하여 건포화증기 및 건조한 압축공기를 2차 측 기기에 공급하여 설비의 고장 및 오작동을 방지하여 시스템의 효율을 좋게 하는 장치인
►기수분리기의 종류를 5가지 쓰시오

B1 기수분리기(*종류)

• 다공판형 : 여러개의 작은 구멍을 이용
• 사이클론형 : 원심력이용, 원심분리기형,
• 스크러버형 : 파형의 다수 강판을 조합한것,
• 건조스크린형 : 금속망판을 이용한 것,
• 배플(baffle)형 : 급격한 방향 전환을 이용한 것

2601

B13 기수분리기(*워부저항)

공급되는 증기 중에 포함되어 있는 수분을 제거하여 증기의 건도를 높여 건조 증기만 설비에 공급되도록 하는 기기

• 워터해머(수격작용)방지
• 장치내 부식방지
• 열효율저하방지
• 관내 마찰저항감소
• 발생증기의 물방울을 제거하여 건도를 높임

2601

9️⃣☑️ 무기질 보온재  D1

조건	17C07	20B10	22B11
전내흡비온두	16c03	22C09
원인	17a07	24c12	19A06
내화물	23C01	24A09		16A01

►무기질 보온재의 특징 5가지 쓰시오

D3 무기질 보온재의 특징*

• 기계적 강도가 큰 편이며 경도가 높다.
• 최고안전사용 온도가 높다.
• 불연성이며 열전도율이 낮다.
• 내수성, 내소성, 변형성이 우수하다.
• 비싼 편이지만 수명이 길다.
• 열에 강하다
• 흡습성이 크다

🔟☑️ 폐열회수계산 B3******

효율	16B14	22C02
절감율	16C10	24B18	21A14
온도	16A13	23A01	22A14
감소량	18A13	23A15
손실감소	20C15	23A07	22B09	24A10
절감금액	23B10
터빈출력	20D18

배기가스 온도가 400[℃] 인 보일러 연도에 절탄기를 설치하였더니 배기가스의 온도가 150[℃]가 되었다. 이때 절탄기에서 회수한 열량을 구하시오(단, 배기가스량은 42[kg.min], 배기가스의 비열은, 절탄기의 효율은 95%이다)

1️⃣1️⃣☑️ 탈산소제 J3****

청관제	18A01	22B05
탈산소	19A03	21B10	23b07
	24a11	24b06
탈기기	23A08	19c04

►다음에 표기된 보일러수 내처리제의 용도를 각각 다음의 보기에서 찾아 해당번호를 쓰되 1가지가 넘는 경우는 해당번호를 모두 쓰시오

• 하이드라진
• 타닌
• 수산화나트륨

탈산소제, 슬러지조정제, 연화제, pH 및 알카리 조정제

K2 탈산소제

아황산나트륨, 히드라진, 타닌

$$ 2Na_2SO_3+O_2→2Na_2SO_4 $$

$$ (2000\times10^6)\times\frac{9}{10^6}=18000[g] $$

$$ 2\times 126[g]:32[g]=x[g]:18000[g] $$

$$ x=\frac{2\times 126\times 18000}{32}=141750[g] $$

1️⃣2️⃣☑️ 비중계산*****

비중이 1인 물에 비중계를 넣었을 때의 수위를 기준점 0으로 하여 연료의 비중을 측정하기 위하여 비중계에 연료를 넣었더니 수위가 기준점 위 2[cm]로 올라갔으며, 비준계의 질량은 0.04[kg] 이고 비중계 유리관의 단면적은 4[cm²]이다. 이 연료의 비중을 계산하시오

1️⃣3️⃣☑️ 대수온도차 E3******

응용	22C18	21B09	24A13
기본	16C14	20C18	17A15	21A11
	24b02	22d13

►플래시탱크의 분출수를 이용하여 대향류 열교환기로 급수를 가열하려 할 때 분출수의 처음 온도는 169.6[℃] 나중온도는 50[℃] 이었으며 급수의 온도는 처음에는 15[℃] 이었던 것이 나중에는 40[℃]로 올라갔다. 급수의 비열은 4.18 급수량은 12.5톤 이며 분출수 배출량은 2.5톤일때 다음을 구하시오.

E3 대수온도차(LMTD)

\[\Delta t_m=\frac{\Delta t_1-\Delta t_2}{\ln(\frac{\Delta t_1}{\Delta t_2})} \]

1️⃣4️⃣☑️ 에너지 법령*

에너지다소비사업자에 대한법령규정을 다음의 기준으로 답하시오

1)에너지다소비사업자의 연간 에너지사용량?

2000[TOE]

2)에너지다소비사업자의 신고업무 담당자?

에너지관리자

15. 손실수두계산***

동점성계수 6*10^-6인 유체가 지름 5cm이며, 길이100m인 매끈한 관을 유속 0.2m/s으로 흐를때 발생되는 손실수두m를 계산하시오.

1️⃣6️⃣ 역화의 원인 ☑️P1******

슈트블로	22a01	17b07	20d08	19b08
감압밸브	22C04	18B02
바이패스	17A09	20C11
역화	17B02	24a16

►보일러 연소 시 이상현상 중의 하나인 역화의 역인을 5가지만 쓰시오

P4 역화의 원인

• 가스분출속도보다 연소속도가 빠를때
• 가스압력이 지나치게 낮을때
• 1차공기가 적을때
• 혼합기체의 양이적은경우
• 노즐 콕 등의 기구가 막혀 있을때
• 연도댐퍼의 개도를 너무 좁힌 경우
• 연도댐퍼가 고장이 나서 폐쇄된 경우
• 압입통풍이 너무 강한경우
• 흡입통풍이 부족한 경우
• 평형통풍인 경우 압입 흡입의 두 통풍 밸런스가 유지되지 못하는 경우
• 불완전 연소의 상태가 두드러진 경우
• 보일러 용량 이상으로 연소량을 증가시키는 무리한 연소를 한 경우
• 연료공급량 조절장치와 고장 등으로 인하여 분무량이 급격히 증가한 경우
• 연소실벽이나 노상 또는 버너 타일에 카본이 다량으로 부착된 경우
• 연소량을 증가시킬 경우는 공급공기량을 증가시키고 나서 연료량을 증가시키고 반대로 연소량을 감소시킬 경우에는 우선 연료걍을 감소시키고 나서 공급공기량을 감소시켜야 하는데 그 반대로 조작한경우

1️⃣7️⃣ 초음파 유량계 ☑️*

18A02  21B03  24a17

관 외부에서 음파를 보내어 관 내 유체의 체적유량을 측정하는 초음파 유량계의 장점을 4가지만 쓰시오

I2 초음파 유량계

• 측정체가 유체와 접촉하지 않아 압력손실이 없다
• 고점도 유체 측정이 가능하다
• 정 역방향의 양방향 유체측정이 가능하다
• 휴대하기 좋다
• 정확도가 높고, 대유량 측정용으로 적합하다
• 고온, 고압, 부식성의 유체 측정이 가능하다
• 비전도성 액체의 유량측정이 가능하다
• 넓은 범위를 측정 가능하

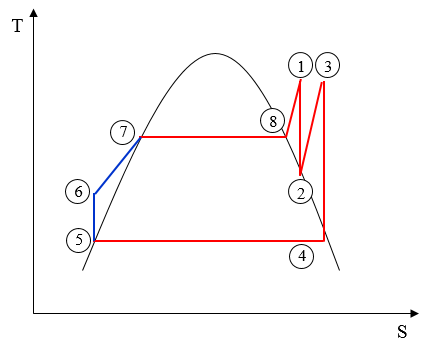

1️⃣8. 랭킨사이클*****

랭킨사이클에서 2의 과열증기를 과열기로부터 공급받아 고압터빈에 400kPa까지 단열팽창시킨 후 습증기를 재열기로 보내어, 그 압력에서 처음의 온도가지 재열시켜 저압터빈에서 16kPa까지 단열팽찬시켜 습증기로 배출시킬때 다음의 포화증기표와 과열증기표를 이용하여 터빈의 이론적 출력을 구하시오
