LAN설비*

LAN설비

❓LAN설비

• 랜은 빌딩, 공장, 학교 등과 같은 한정지역(통상 2km의 영역)내에 컴퓨터 및 주변기기등을 통신망으로 연결 구축하여 데이터 통신기능을 제공하는 설비
• 랜은 통신사업자가 운영하는 전용선을 이용하여 인터넷과 같은 외부망에 연결되는데, 컴퓨터 데이터 정보 외에 음성, 영상 등의 다양한 형태의 멀티미디어 정보를 고속으로 전송할 수 있도록 한다
• 랜은 동축케이블이나 광케이블의 통신매체로 연결되므로 전송특성이 좋고 전송거리가 짧으므로 전송에러가 낮아 신뢰성이 있는 정보를 전송할 수 있다.

1️⃣근거리 통신망의 분류

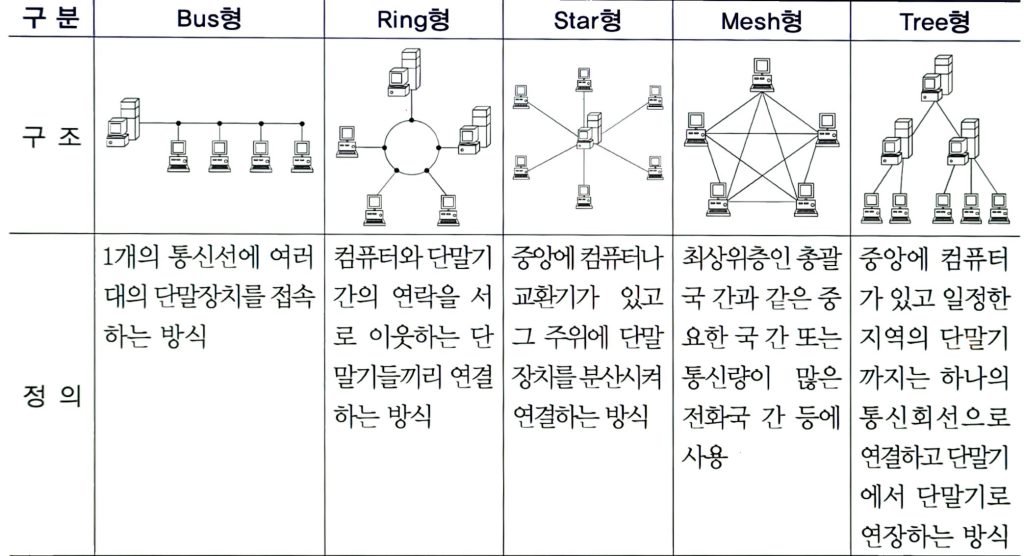

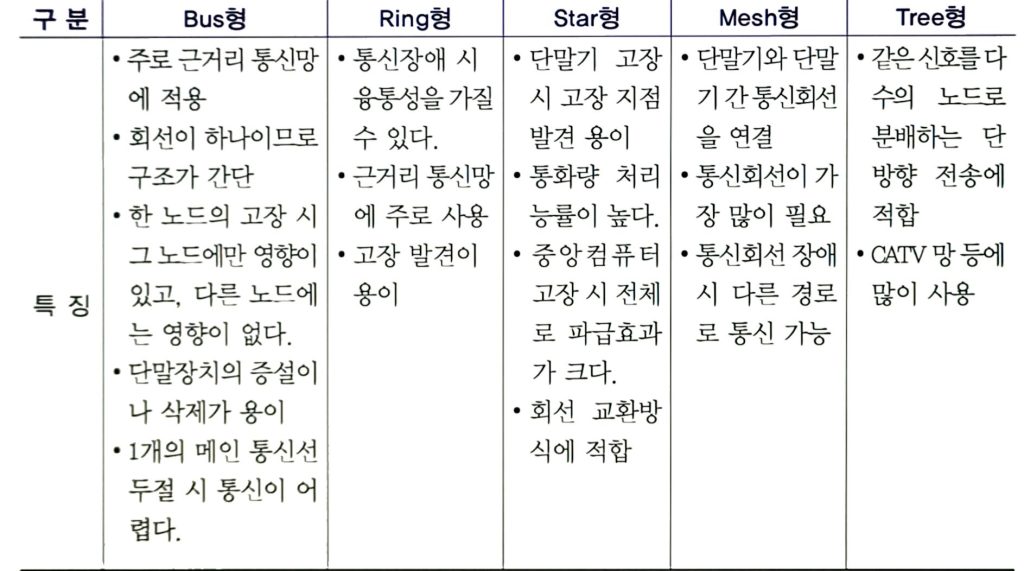

1)통신망 구조에 따른 분류

2)전송매체에 의한 분류

• UTP케이블
  • 차폐가 없는 두줄의 도선을 꼬아 놓은 케이블로써 자계에의한 유도기전력이 서로 상쇄되어 어느 정도의 잡음 내성을 갖고 있다

• 동축케이블
  • 보다 훨씬 더 멀리 전송되고, 더 많은 단말장치 연결과 더 높은 처리능력이 있다
  • 중심도체를 외부도체로 둘러싼 구조를, 외부의 전자계가 외부도체에 의하여 차단되는 구조
  • 전송속도는 수 10[Mbps]

• 광케이블
  • 유리나 플라스틱으로 만들어진 가는 섬유로 반사 또는 굴절에 의해 전반사를 통해 광 에너지 전파
  • 코어나 클래딩으로 구성
    • 코어 : 글래딩보다 굴절율이 높으며, 이것을 통해 빛이 전파하기 위한 목적
    • 클래딩 : 코어보다 굴절률이 낮으며, 빛의 전파를 외부로부터 보호, 격리하기 위한 목적

3)전송방식에 의한 분류

• 베이스 밴드방식
  • 호스트로부터 전송케이블에 데이터를 보낼 때 디지털 신호를 사용하여 전송하는 방식이다.
  • 이 방식에서 전송케이블은 단일 체널로 사용되면 사용자 시스템은 간단한 기능의 트랜시버를 통해 전송케이블에 접속
  • 사용자 시스템에서 전송한 데이터는 양방향으로 전송

• 브로드밴드 방식
  • 호스트로부터 전송케이블에 데이터를 보낼때 아날로그신호를 사용하여 전송하는방식
  • 이 방식은 기존의 CATV망의 전송방식을 그대로 이용하는 것으로 전송케이블은 다중채널로 사용될 수 있다
  • 사용자 시스템은 모뎀을 통해 전송케이블에 접속

• 캐리어 밴드 전송
  • 브로드밴드 전송방식의 한 종류로서 데이터를 아날로그 신호를 전송하지만 전송매체를 단일채널로 사용하는방식

4)매체 접속방식에 의한 분류

• CSMA/CD(경쟁방식)
  • 정의
    각호스트들이 전송매체에 경쟁적으로 데이터를 전송하는 방식이며, 전송된 데이터는 전송되는 동안에 다른 호스트의 데이터와 충돌할 수 있다. 토큰 패싱방식에 비해 구현이 비교적 간단
  • 동작원리
    • 데이터를 전송하고자 하는 스테이션은 전송매체가 비어 있는지 검사
    • 전송매체가 비어 있으면 데이터 전송을 시작하고, 사용중이면 일정시간 대기후 새로운 시도를 시행
    • 데이터를 전송하는 동안에는 충돌이 발생하는지를 검사한다. 충돌이 감지되면 데이터 전송을 즉시 중단하고, 충돌신호를 전송
    • 임의의 일정한 시간을 대기후 재전송을 시도하는데, 충돌재발 방지를 위한 대기 프로토콜에 의해 실시

• 토큰 패싱 방식
  • 빈 토큰이 링을 따라 순환
  • 데이터를 전송하고자 하는 호스트는, 빈 토큰을 확보한 후에 토큰의 비트패턴을 변경하여 사용중 토큰으로 만들어, 데이터와 함께 프레임에 기입하여 링에 전송
  • 송신 호스트는자신이 송신한 데이터가 링을 순환하여 돌아오면 링에서 데이터프레임을 제거
  • 데이터 전송 확인후 빈 토큰을 링에 방출

2️⃣LAN설비의 특징

• 연결성: 다양한 통신장치와의 연결성
• 높은 신뢰도
• 확장 및 재배치 용이
• 다양한 데이터처리
• 광대역 전송 매체의 사용으로 고속통신
• 네트워크 내의 어떤 기기간에도 전송이 가능
• 매우 낮은 에러율
• 통합적인 정보처리 능력

3️⃣LAN의 도입효과

1)분산처리의 실현

• 현재의 집중된 처리방식에서 업무별 분산처리가 가능

2)통합된 네트워크 관리

• 모든 컴퓨터 자원이 하나의 네트워크에 연결되므로 전체 망 관리가 간단하고 용이해짐으로 기기의 추가, 이동에 따른 대응이 편리

3)고속의 데이터 전송

• 고속의 양질 데이터 전송이 가능

4)자원의 공유

• 고가의 주변장치, S/W, 자료의 공유가 가능

5)효과적인 시스템 이용

• 저가의 피씨를 이용하여 각종 호스트를 액세스하며 파일 전송에 의한 데이터 교환 가능

6)PC간 통신(PC-LAN)

• 피씨를 연결하여 데이터의 전송 및 파일 서버의 프로그램, 프린터, 주변기기를 공유
