건축화 조명의 종류

❓건축화 조명의 종류

  • 건축화 조명이란 건축과 조명이 일체화되는것, 즉 건축의 일부가 광원화되어 장식뿐만 아니라 건축의 중요한 부분이 되는 조명설비
  • 건축화 조명은 건축설계사와 조명설계자가 처음부터 상호 협의하에 설계
  • 건축화 조명은 천장을 이용한 건축화 조명과 벽면을 이용한 건축화 조명으로 구분

❗건축화 조명의 종류 및 특성

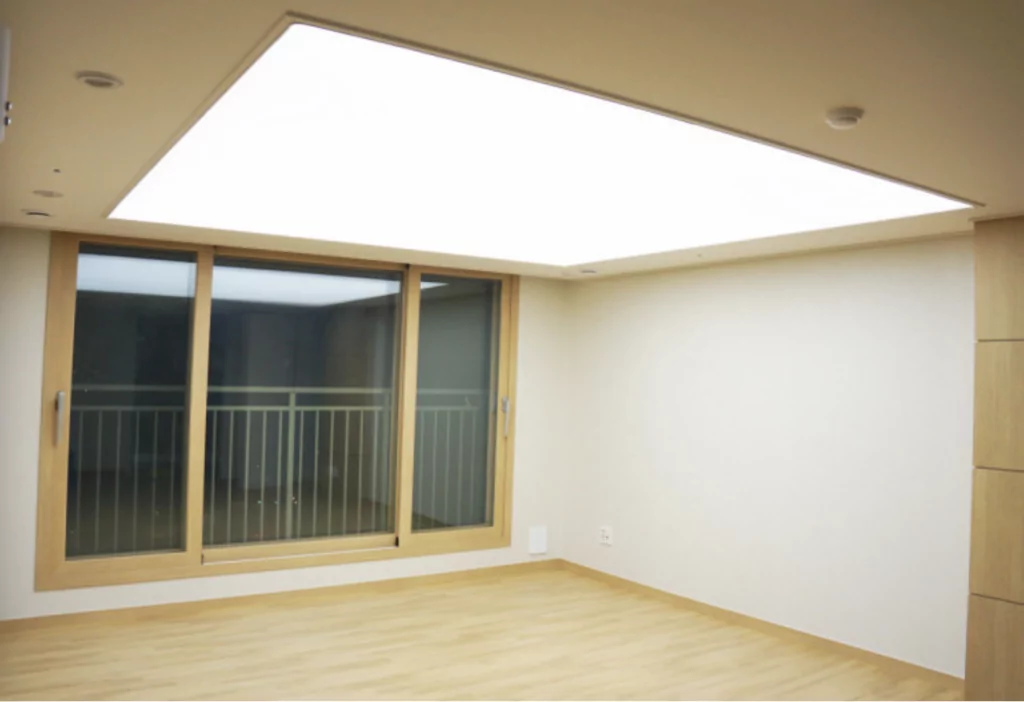

1)광천장 조명
  • 정의
    천장면에 확산 투과제(메틸아크릴 수지 등)를 붙이고 천장 내부에 광원을 배치하여 조명하는 방식
  • 특징
    • 천장 전면이 낮은 휘도의 광천장이 되므로 부드럽고 깨끗한 조명
    • 고조도(1,000~1,500[lx])가 필요산 장소(1층 홀, 쇼룸)에 주로 사용
  • 설계 시 고려사항

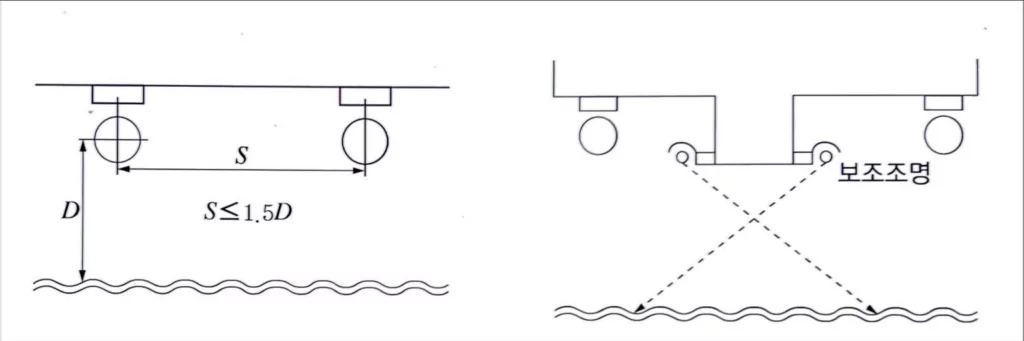

    • 발광면의 휘도 차이로 밝음이 얼룩지면 보기 싫어지므로 램프의 배열을 고려
    • 천장 내부에 보, 덕트에 의해 그늘이 지지 않도록 고려하고 특히 보 등으로 그늘이 질 경우 보조 조명이 필요

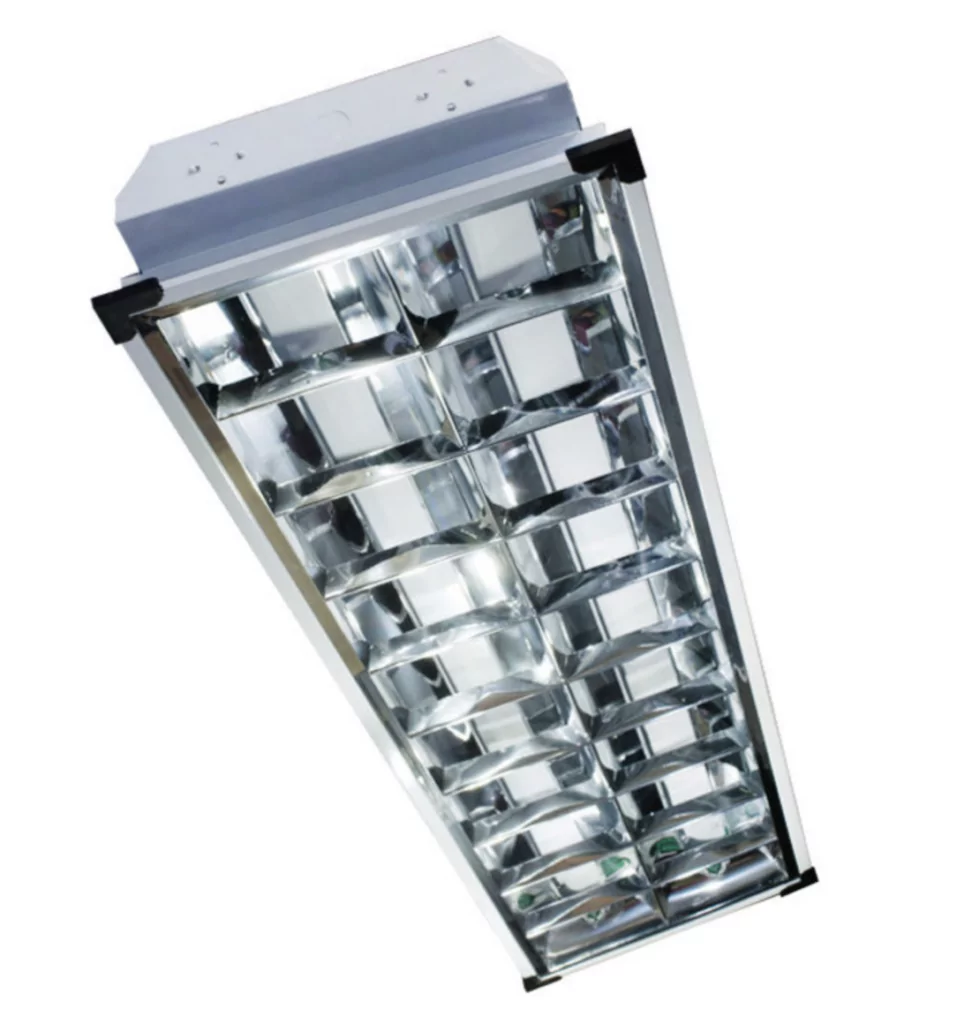

2)루버조명
  • 정의
    천장면에 루버판을 부착하고 천장 내부에 광원을 배치하여 조명하는 방식
  • 특징
    • 천장 전면이 직사 현휘가 없는 낮은 휘도의 광원이 되므로 밝은 직사광을 얻고 싶은 경우
    • 부드러운 조명방식
  • 조명설계 시 고려사항
    • 루버면에 휘도의 얼룩짐이 일지 않도록 하고 램프가 직접 눈에 들어오지 않도록 루버와 램프 사이의 거리, 보호각에 주의

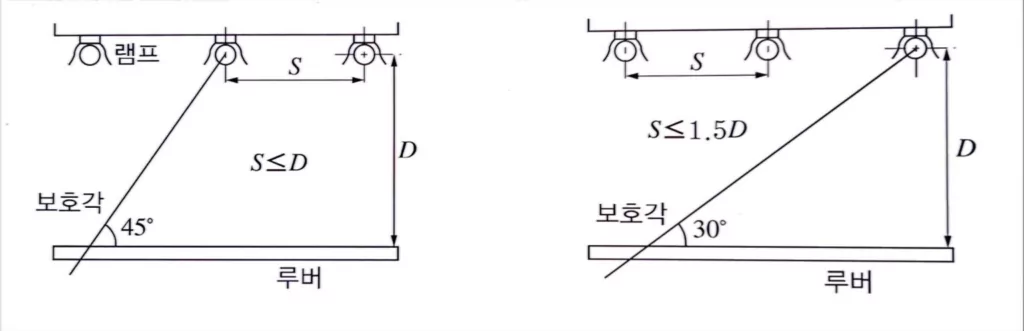

    • 보호각 45도 일 때 S<D로 보호각 30도 일 때 S<1.5D 로 설계

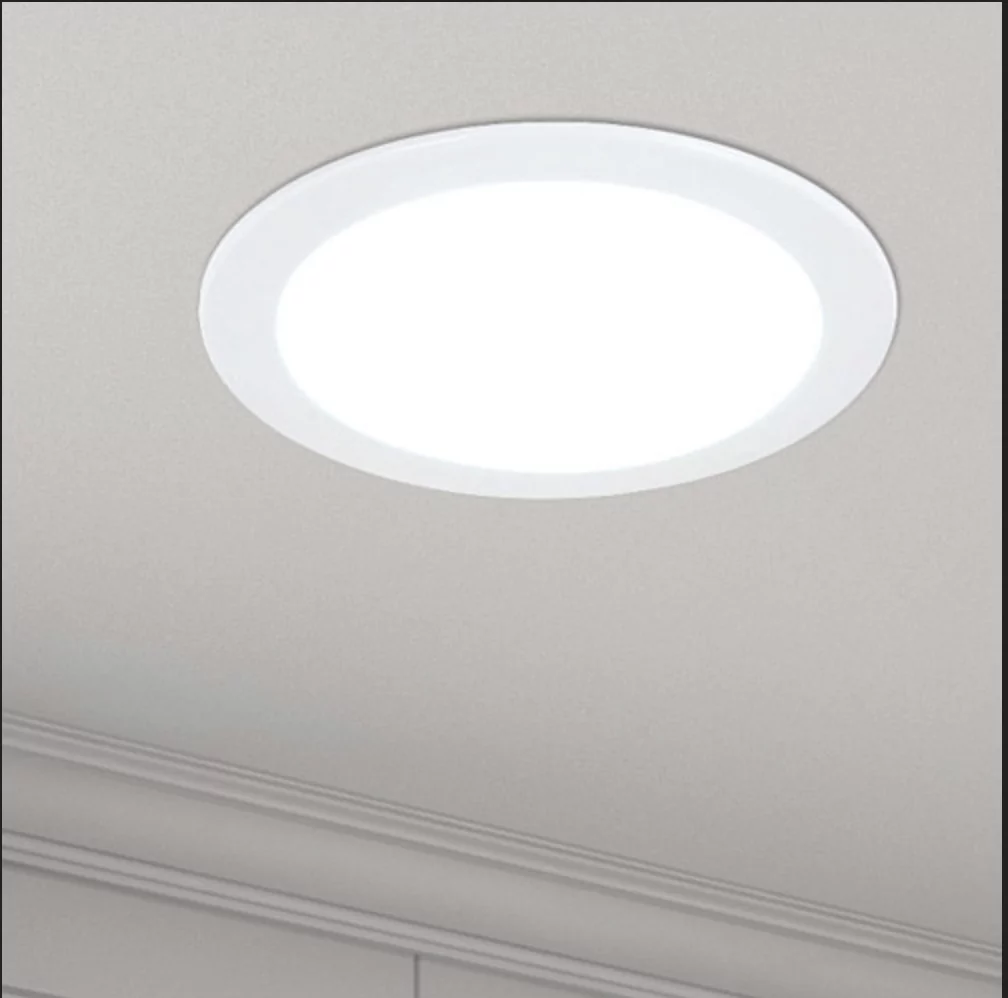

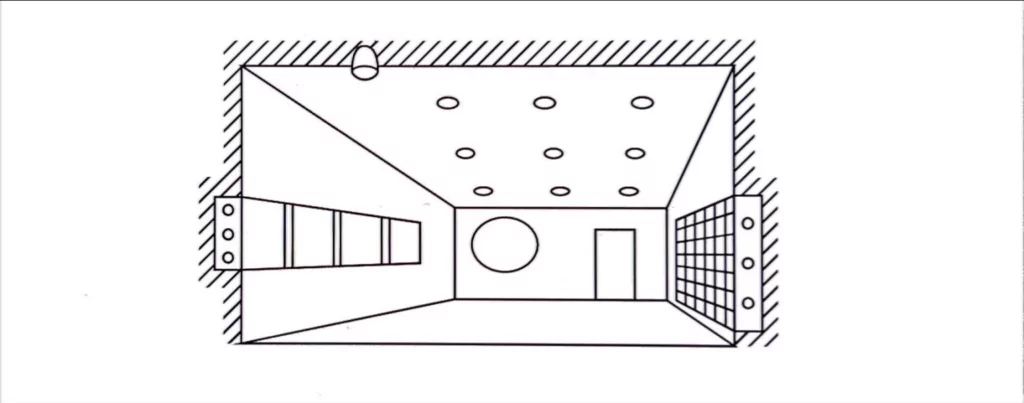

3)Down Light 조명
  • 정의
    천장에 작은 구멍을 뚫어 그 안에 광원을 매입하고 빛을 아래로 투사시키는 조명방식으로 천장면이 어둡게 된다
  • 특징
    • 건축공간을 유효하게 이용
    • 장식조명으로 이용하고 배치에 따라 분의기 변화 등간격 배치, Random한 배치 방법

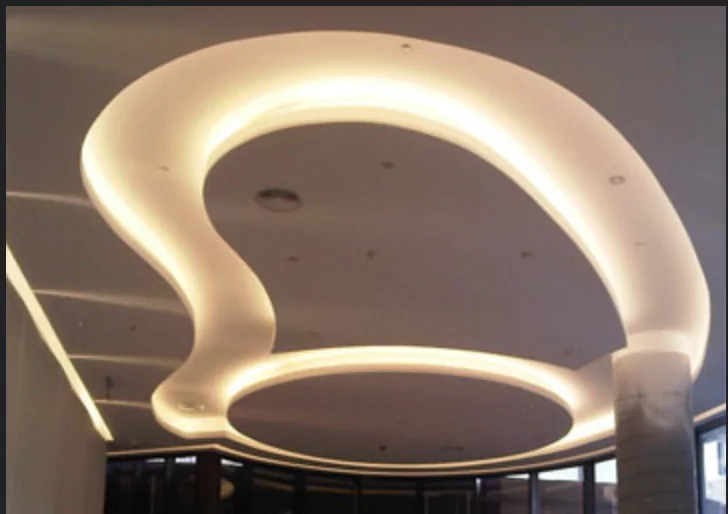

4)Coffer조명
  • 천장면을 둥글게 또는 사각으로 파내어 그안에 조명기구를 배치하는 방식
  • 등기구는 천장면에 매립하고 코퍼의 중앙에 반간접조명의 효과를 내기 위한 기구를 매다는 등의 방법
  • 천장이 높은 은행의 영업실, 빌딩의 홀, 백화점조명 등에 사용한다

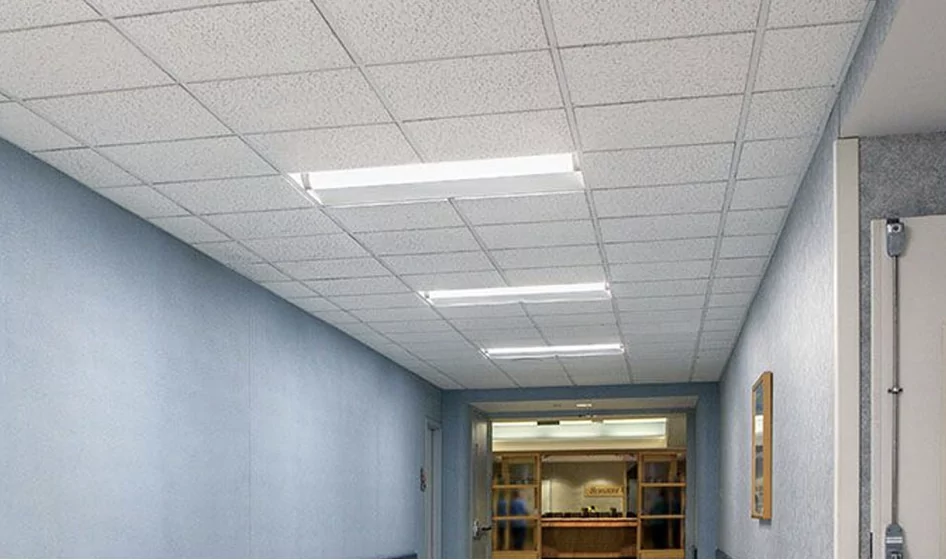

5)Troffer조명
  • 정의
    • 천장 매입형의 Troffer조명방식으로 사무실에 많이 쓴다
  • 종류
    • 하면 개방형, 하면 확산형, 반매입형 등
6)Line Light 조명
  • 천장 매입형, Troffer 조명방식의 일종, 형광등의 효과적 조명방식
  • 종류로는 횡방향, 종방향, 대각선방향, 장방향 등

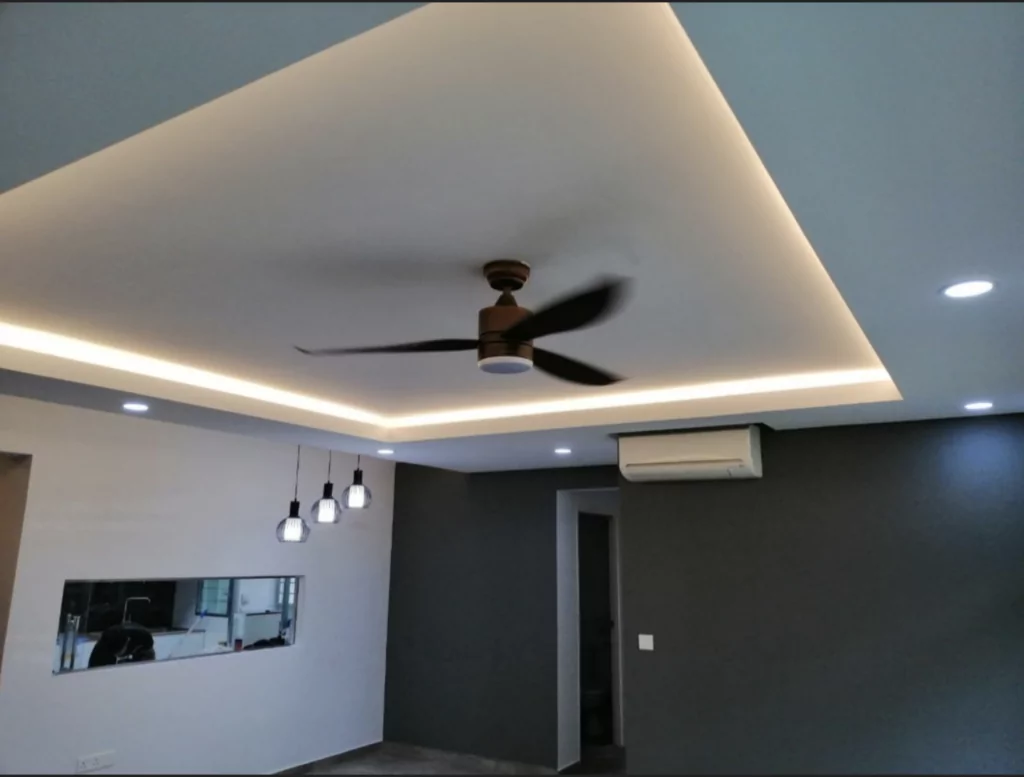

7)Cove조명
  • 정의
    • 천장면에 램프를 감추고 코브의 벽, 천장면을 이용하여 간접조명으로 만들어 그의 반사광을 채광하는 조명방식
  • 특징
    • 천장과 벽이 2차 광원면이 되므로 반사율, 확산성이 높아야 한다
    • 효율면에서는 가장 뒤떨어지나 부드럽고 차분한 분의기
  • 조명설계 시 고려사항
    • 코브의 치수는 방 크기 및 천장 높이에 따라 결정
    • 천장면의 균일한 조명

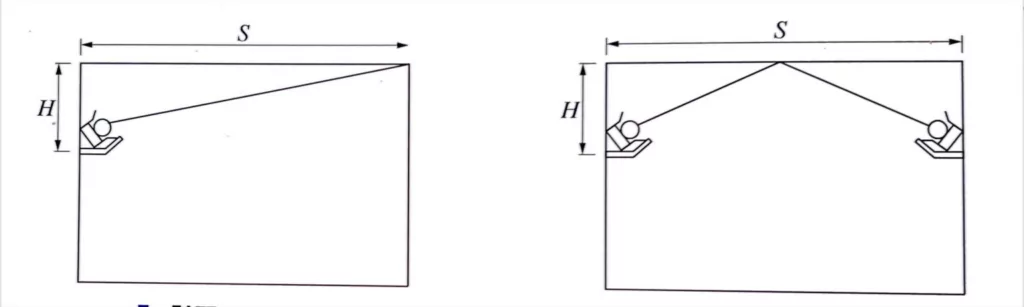

      • 한쪽 코브일때 : 마주보는 천장 구석을 향한다. H=(1/4)S
      • 양쪽 코브일때 : 천장 중앙면을 향한다. H=(1/6)S
    • 램프가 노출되지 않도록 하고 방구석에서 램프가 보이지 않게 한다

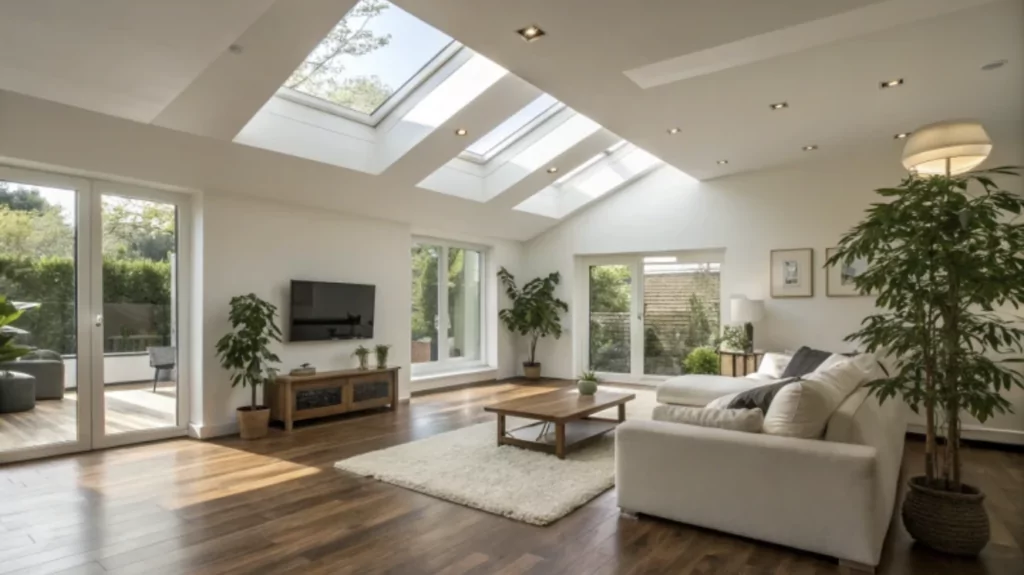

8)Sky Light 조명
  • 천장의 일부를 플라스틱 등으로 돔을 만들어 자연채광을 하며 야간에는 인공조명을 실시
9)Corner조명
  • 천장과 벽면과의 경계에 조명기구를 배치하여 천장과 벽면을 동시에 조명하는 방식
  • 호텔의 큰 객실, 지하철, 지하도 조명에 사용

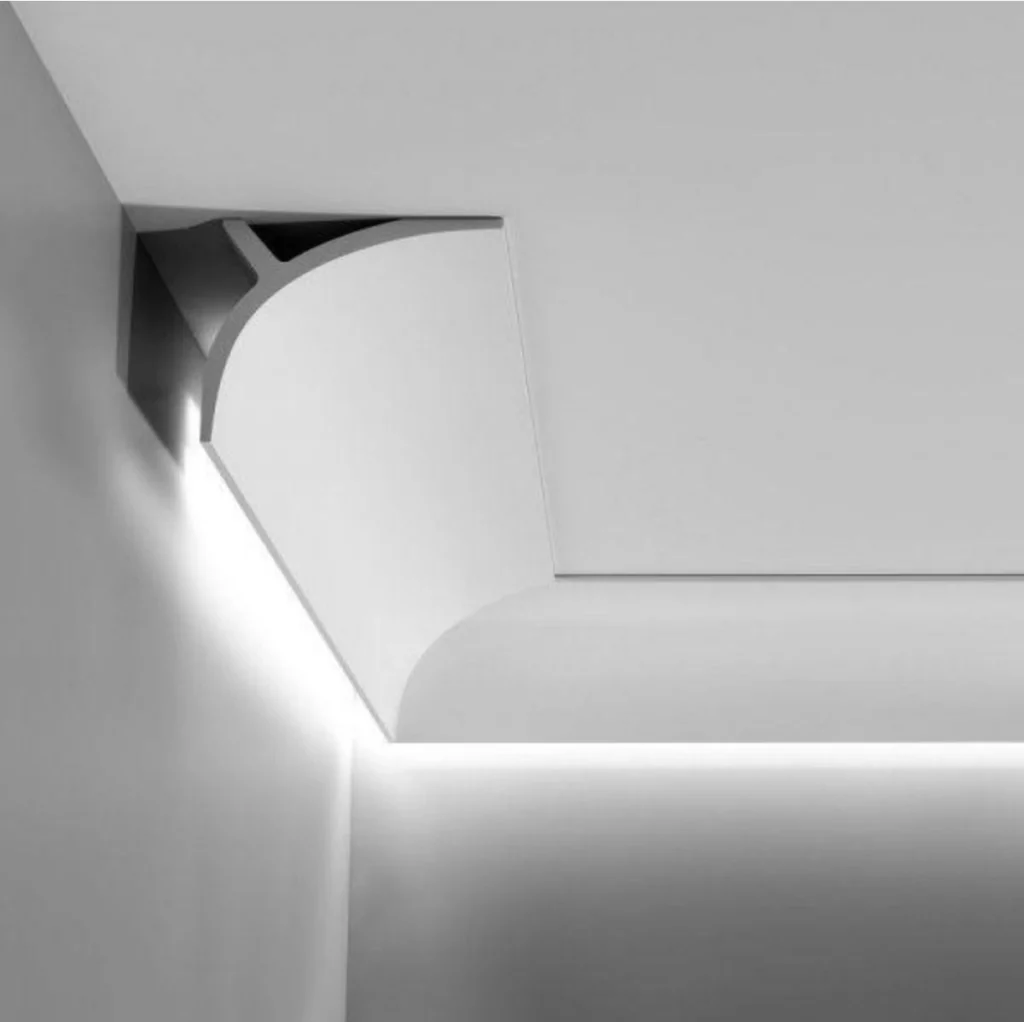

10)Cornice조명
  • 천장과 벽면과의 경계에 홈을 만들고 그 내부에 조명기구를 배치하여 아래 벽면을 조명하는 방법
  • 벽면이 벽화, 붉은 벽돌 , 천연돌 등으로 되어 있으면 효과가 좋다

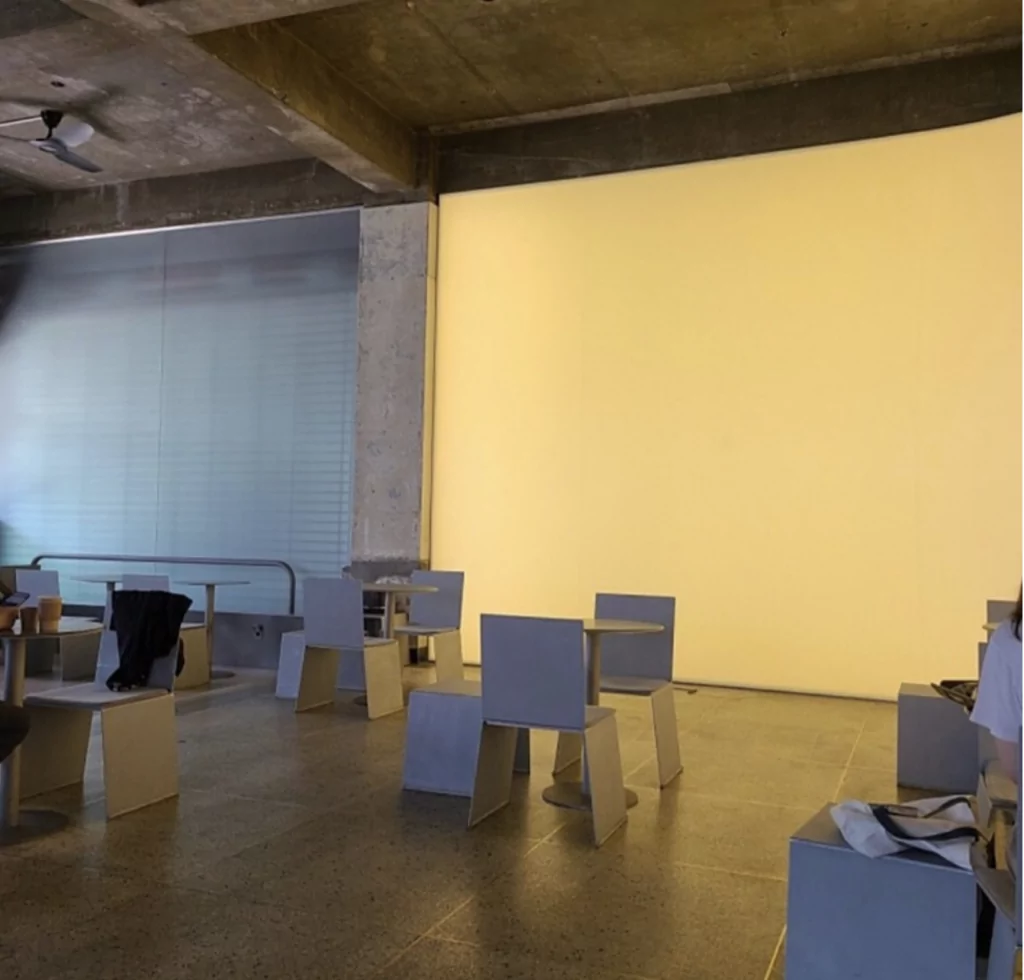

11)인공창 조명
  • 지하철, 자연광이 들어오지 않는 실내에 주간에 창으로부터 채광하는 느낌을 주도록 하는 조명방식

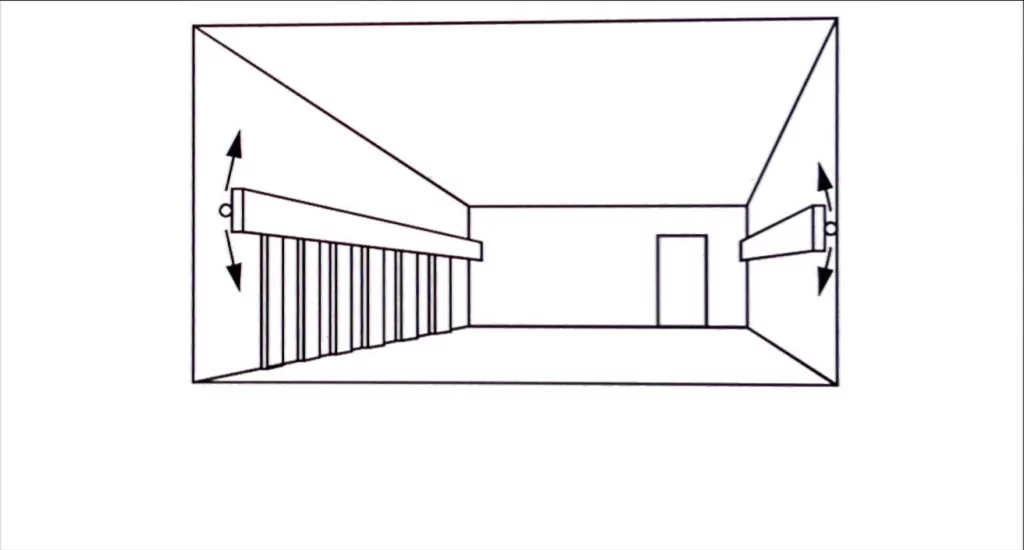

12)밸런스 조명
  • 벽면을 밝은 광원으로 조명하는 방식으로 숨겨진 램프의 직접광이 아래쪽 벽, 커튼, 위쪽 천장면에 비추는 조명방식
  • 분위기 조명으로 아늑하고 쾌적한 분의기를 연출하며 호텔 객실에 주로 사용
  • 실내 면은 흰색으로 마감하여 반사율을 높이고 밸런스판은 목재, 금속판 등 투과율이 낮은 재료를 사용
