복합계전기

각종 계측기와 계측기능이 집약된 전력보호 감시장치이다.
복합계전기 = Digital Relay + 전자화 배전반

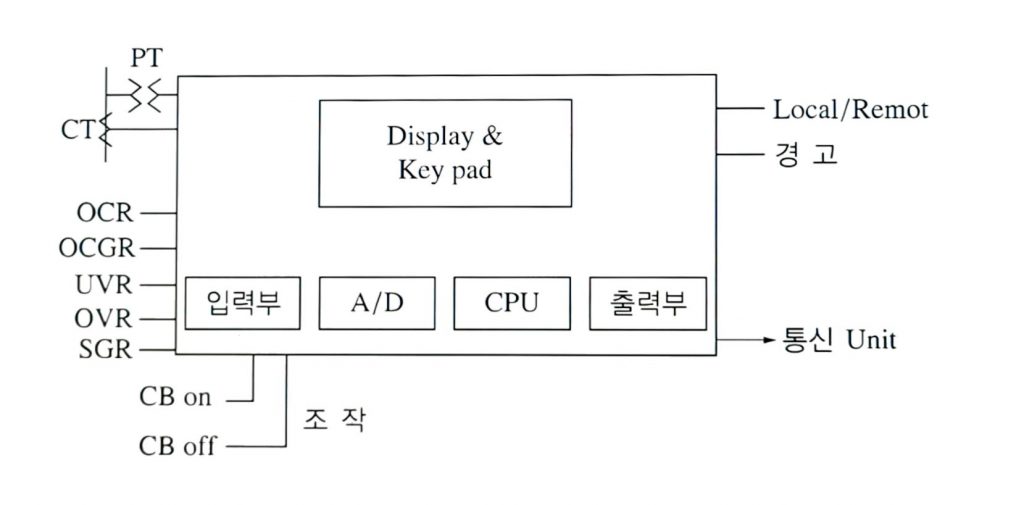

구성도

복합계전기 기능

  • 데이터 통신기능 : 원격통신기능
  • 제어기능
  • 자기진단기능
  • 데이터logging기능
  • 분석기능 : 저장된 데이터를 분석한다
  • 계측기능
  • 표시기능
  • 보호기능 : 차단기를 트립시키거나 필요한 스위치를 자동으로 on/off시킨다
