부족전압계전기UVR

교류부족 전압계전기는 선로의 전압감시에 사용되며 전압이 정 정치 이하로 떨어지면 일정 시간후 동작하는 계전기이다.

일반적으로 유도원판형의 계전기가 사용되고 있으며 각 회로에 설치된 계기용변압기(PT) 2차측 단자에 접속되어 사용되며 계기 용변압기의 2차 전압은 110V의 것이 사용된다.

계기용변압기의 2차 전압은 정상시에는 110V가 되지만 정전 또는 지락, 단락사 고가 발생했을때는 계기용변압기의 전압이 강하하여 정정치 이 하로 떨어지면 그것을 검출 동작하는 계전기이다.

주의해야 할 점은 정전이 발생하였다가 전원 회복이 되었을때에 다수의 전동차 또는 모터류가 동시에 기동하게 되면 기동전류에 의해 계통에 큰 혼란이 초래되므로 부족전압에 대해서는 반드시 회로를 전원에서 차단하고 보호해야 하며 선로에 정격전압이 통 전되기 전에는 차단기를 동작시켜서는 안 된다.

만약 통전 전에 차단기를 동작시켜야 할 경우에는 필히 주접점 을 개방시킨 후 동작시켜야 한다.

부족전압 계전기는 정격전압(PT 2차 전압)의 80%에서 정정하며 한국전력공사 규격에서는 PT 2차 전압을 110V로 보고 계전기의 전압탭은 AC60～80V 범위내의 전압을 조정할 수 있는 전압탭 하나는 구비하도록 하고 있고 이 범위 밖의 전압조정탭은 몇 개 있어도 관계없도록 하고 있다. 일반적으로 PT 2차 전압이 110V인 경우 정정 범위가 AC60～ 80V이고 220V인 경우는 정정 범위가 AC120～160V이다.

동작원리

부족전압 계전기의 동작원리 및 구조는 과전류계전기와 거의 같으며 다른점은 부족전압 계전기는 입력이 없음을 검출해야 하므로 입력이 있을때에는 접점이 열려 있다가 입력이 없거나 부족 전압이 될 때 접점이 닫히도록 되어 있다.

그렇기 때문에 그림에서 보는바와 같이 과전류계전기와는 달리 제어스프링을 거꾸로 달아 무입력일때는 스프링의 힘으로 주접 점이 닫히고 정상 입력시에는 스프링의 힘을 이겨 접점을 열고 있다.

부족전압계전기의 결선

※ P1, P2에 입력이 있을때는 주접점을 열고 무전압때는 그 림과 같이 된다.

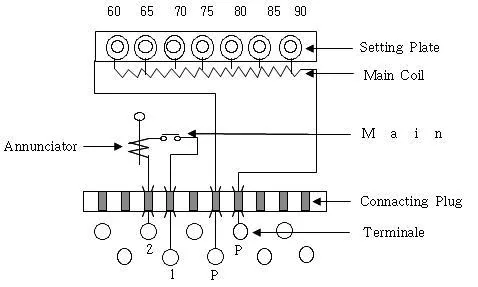

부족전압계전기 내부접속도

① Setting Plate : 전압정전판으로서 Tap을 사용해서 동작전 압을 정정하는데 사용된다.

② Main Coil : 주 Coil로서 유도원판의 회전력을 발생시켜 주는 부분

③ Main Contact : 원판측에 달린 접점

④ Connecting Plug : 접속플러그 인출 또는 인입, 시험시 분 리 또는 접속이 용이한 구조

⑤ P1, P2 단자 : 전압입력단자로서 PT 2차측에 접속되어 있다.

⑥ 1-2단자 : 출력단자로서 원판의 주접점이 동작하면 출력을 내는 단자

3. UVR 동작시간

부족 전압 계전기가 순간 전압강하난 순시 정전에는 동작하지 않아야 하고, 대용량 전동기 기동 시 기동전류에 의한 전압강하에 동작하지 않아야 하므로 정정된 전압 이하로 되었을 때 일반적으로 3초 정도의 delay time 후에 동작하도록 한시 탭을 정정한다.
