엘리베이터의 구성과 안전장치
고층 건물의 각 층에 설치하여 사람이나 화물이 이동할 수 있도록 만든 승강장치
기타의 반송설비와는 달리 고층을 수직으로 비동하여 사람이나 화물을 수송하는 설비이므로 그에 대한 승객의 보호차원으로 안전장치가 중요

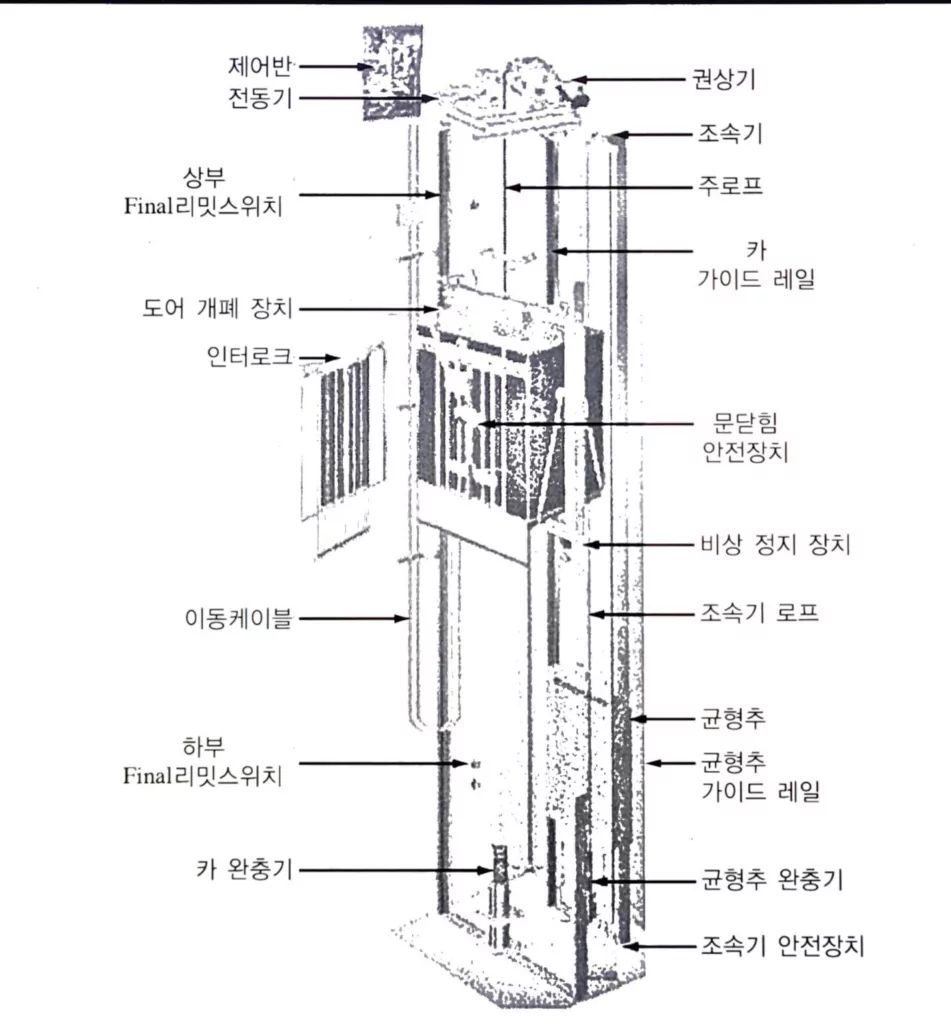

1️⃣엘리베이터의 구성
1)제어반
- 교류VVVF방식, 직류(워드-레오너드)방식의 모터 컨트롤 방식에 따라 분류되며, 다양한 리밋 스위치, 센서 신호에 의한 제어 신호,안전장치 등을 내장
- 엘리베이터의 모든 기능에 관한 신호를 받고 신호를 주는 곳으로서 사람의 머리와 같은 기능을 하는 곳
2)전동기
- 전기를 공급받아 제어반의 신호에 따라 권상기에 동력을 공급하는 것
3)권상기
- 주로프가 달린 도르래를 회전시켜 카를 구동하는 시계장치
- 권상기는 조속기와 결합하여 엘리베이터의 강력한 안전장치
4)조속시
- 엘리베이터가 비정상적으로 빨라지는 경우 전동기의 전원을 차단하여 브레이크를 작동시키고 계속 속도가 상승하면 비상정지장치를 작동시킴
- 조속기 로프는 주로프와 분리되어 있으며 비상장치의 작동에 영향을줌

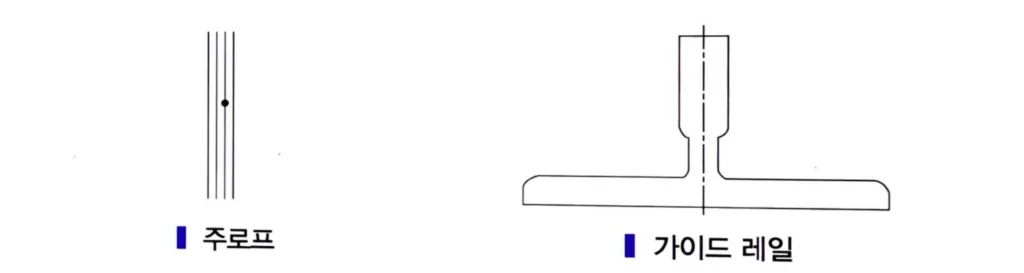

5)주로프
- 카와 균형추를 매달고 권상기 도르래의 회전운동을 직선운동으로 바꾸어 카에 전달
6)가이드 레일
- 카와 균형추의 수직운동을 안내하고 수평운동을 최소화하는 작용 및 편심하중에 의한 카의 기울어짐을 방지하며, 비상 정지 장치를 이용하여 카를 멈추고 붙잡아줌
- 일반적으로 T형 370[N/mm2]급 강철 사용
7)균형추
- 카와 반대쪽에 위치하여 카의 균형을 유지하는 추를 말한다
- 일반적으로 정격하중의 45~55% 정도가 된다

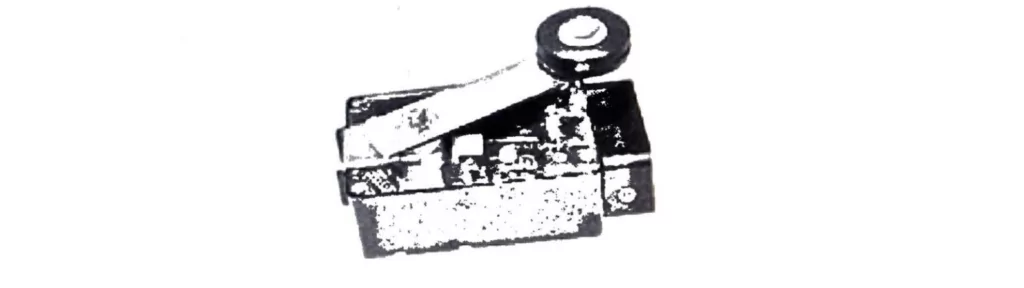

8)상, 하부 Final 리밋 스위치
- 카가 최상부 혹은 최하부를 지나치면 카의 운행을 강제적으로 정지시키는 스위치

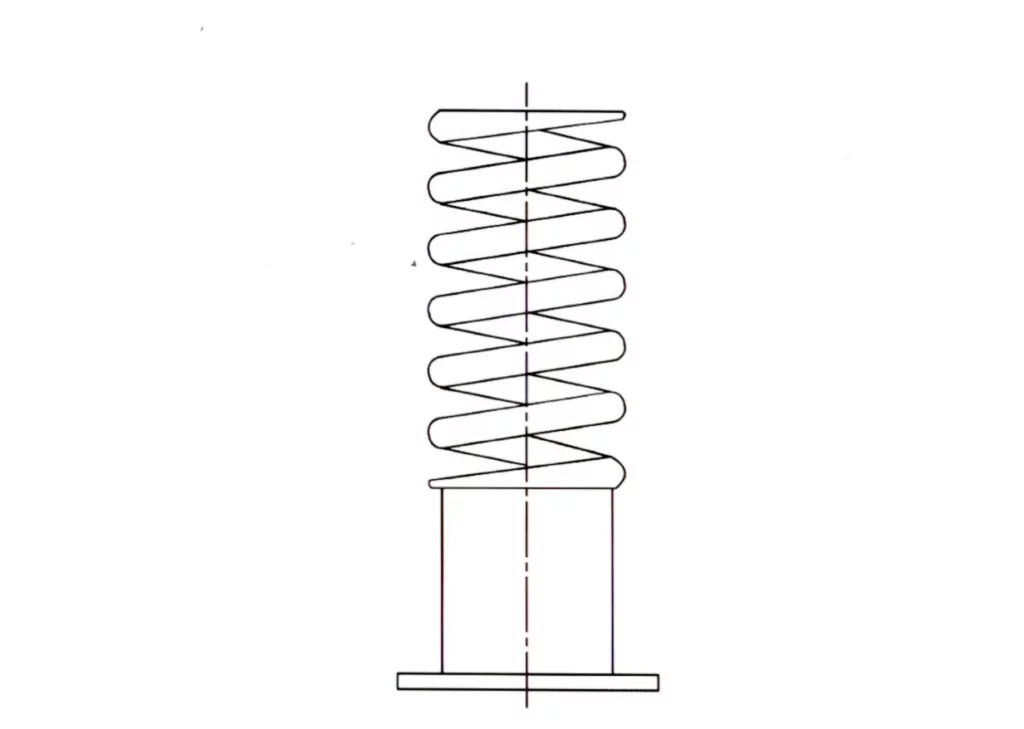

9)완충기
- 카가 어떤 원인으로 최하층을 통과하여도 정지하지 않고 피트바닥으로 계속 강할때, 그 충격을 완화하기 위하여 설치한다. 충돌 시 카나 균형추의 운동에너지를 저장하거나 흡수하는 원리
- 속도 60m/min 이하는 스프링형, 속도60m/min이상은 유압형을 사용
10)문의 안전장치
- 자동문에 의한 승객의 부상을 방지하기 위해 문의 측면 선단에 이물질 검출장치를 부착하여 그 동작에 따라 닫히는 문을 정지시켜 반전되도록 한다
- 가동 테두리의 세이프티 슈 이용, 관선빔과 수광등 이용, 한쪽 테두리에 전자계 센서이용 등의 종류가 있다.
- 현재는 모터의 이상 전류 검출 감지도 가능
2️⃣엘리베이터의 안전장치
1)전기적 안전장치
- 정전시 자동 착상 장치(ARD)
운행 중 정전으로 인하여 카가 정지된 경우 카 내 승객을 구출하는 장치로 가장 가까운 층으로 자동주행 수 정지하여 승객을 구출하는 장치
- 과속도 검출장치
카가 정해진 속도보다 과속운전 되면 카를 급정지시키는 장치로서 조속기 혹은 최종리밋이 동작하기 전에 이상을 검출하여 카를 정지하는 장치
- 역상 결상 보호장치
공급 전압이 역상 또는 결상이 되면 카를 자동으로 정지시키는 계전기
- 기타 과전류 계전기, 도어 리밋 스위치 등의 전기적 안전장치가 있다
2)기계적 안전장치
- 출입문 잠금장치
카가 목적층에 도착하여 카도어가 열린 경우 이외에는 홀 Door가 열리지 않도록 잠그는 장치이다.
- 전자 브레이크
권상기에 설치되어 스프링의 힘으로 브레이크 드럼을 눌러 제동하는 장치
- 조속기
조속기는 엘리베이터가 정상 속도 이상으로 운행 할 때 전동기의 전원을 자동차단하고 강제 정지 장치를 작동시켜 카를 정지시키는 장치이다.
- 과적방지 장치
적정 하중 이상이 되면 이를 감지하여 카의 과중량 출발을 하지 못하게 한다
- 기타 기계적 안전장치로는 극한 리밋 스위치, 끼임 방지 장치, 추락 방지판 등이 있다.
- 승강장 도어 이탈 방지장치는 충격에 의한 탈락을 방지한다.
3)기타 최근의 안전장치 및 기타 안전장치
- 로프 브레이크
- 가버너와 달리 급상승 시의 안전장치로 엘리베이터의 급상승 시 최종 선택의 안전장치로 자동으로 전원을 차단한다
- 모터에 연결된 차체를 이용하여 강제 브레이크를 것어 카를 급정지시키는 장치이다
- 방범용 감시카메라
- 방범 운전 장치
방범 운전으로 스위치를 전달하면 각 층에 강제 정지
- 성폭행 예방장치
카 내에 내부 벽면에 일정 이상의 강한 충격이 가해지면 경보신호와 경보음을 발한 후 카가 기준층으로 이동하여 정지한 후 문을 개방하는 장치
- 고장 이력 검출장리(ES 동일)
