정보통신설비의 전송신호설비


정보통신설비의 전송신호설비

정보통신이란 데이터 전송계의 데이터 처리계와 전기통신설비의 집합체인 전송장치, 단말장치, 정보처리시스템 등의 정보통신망과 정합장치, 주장치 등의 정보처리의 컴퓨터 등을 통틀어 정보통신이라 한다

정보통신의 목적은 데이터의 효율적인 관리 및 저장과 상호 간 정보교환을 목적을 가지고 있으며, 전송신호 매체에는 UTP, STP, 동축케이블, 광케이블 등이 있다.

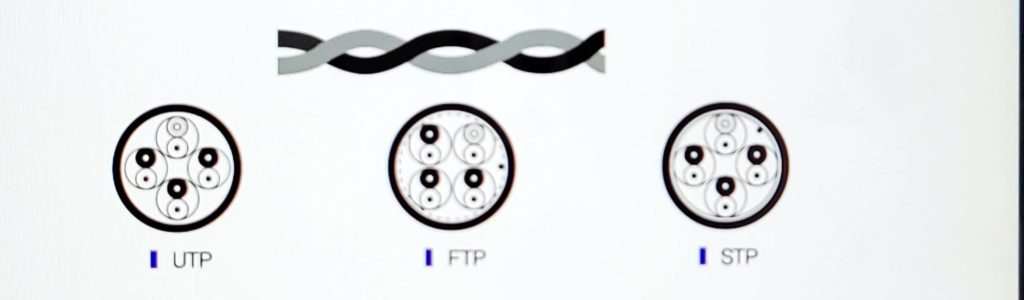

UTP케이블

1)UTP케이블

  • 차폐가 없는 두줄의 도선을 꼬아놓은 케이블로써 자계에 의한 유도기전력이 서로 상쇄되어 어느 정도의 잡음내성이 있다
  • 특성과 성능에 따른 분류
    • category1
      • 전화 시스템에 사용된 기본적인 꼬임쌍선이다. 품질수준은 전화통신(음성)의 경우 에는 우수하지만, 데이터 통신(저속 데이터 통신을 제외)에는 부적절하다
    • category2
      • 다음으로 높은 등급으로서 음성 및 4[Mbps]까지의 디지털 테이터 전송에 적절하다
    • category3
      • 피트당 최소 세번 고아주어야 하며, 10[Mbps]까지의 디지털 데이터 전송에 사용할 수있다. 10BASE-T네트워크에서 사용되며, 대부분 전화시스템의 표준 케이블이다.
    • category4
      • 역시 피트당 최소 세 번 꼬아주어야 할 뿐만아니라 16[Mbps]까지의 전송률이 가능하려면 다른 조건들도 반드시 만족해야만 한다
    • category5
      • 100[Mbps]까지의 데이터전송에 사용한다 현재 대부분이 이카테고리를 사용한다
    • category5e
      • 최대 1[Gbps]의 속도로 데이터를 전송할 수 있다 대역폭은 와 동일한 100[MHz]이다
    • category6
      • 최대 250[Mhz]의 전송대역 성능과 1[Gbps]속도로 인터넷 네트워크에 많이 사용된다
      • 피복을 벗기면 4개의 페어와 내부의 십자모양의 개재로 구성된다
      • 내부 십자형 개재는 페어 간의 갑섭을 막을 수 있고, 외부 전자파 장해를 최소화 할 수 있게 제작되어 있다
      • 가정용보다는 회사의 서버나 전산망, IT계열 업체 등에 많이 활용
    • category6e
      • 최대 10[Gbps]의 속도와 500[MHz]의 대역폭으로 데이터를 전송할 수있다
    • category7
      • 4개의 개별실드 처리된 STP에 적합하며, 최대 10[Gbps]의 속도와 600[MHz]의 전송을 위해 설계되었다.

2)FTP

  • 실드처리는 되어 있지 않고, 알루미늄 은박이 4가닥의 선을 감싸고 있는 케이블이다. UTP에 비해 절연 기능이 탁월하여 공장 배선용으로 많이 사용

3)STP

  • STP케이블은 전선들이 은박지와 구리로 만들어진 피복으로 보호되어 있다는 것말고는 UTP케이블과 같고, 케이블에 흐르는 데이터는 보호하기 위해서 사용한다.
  • STP케이블은 공장과 같이 소음이 심한곳이나 고압전류가 흐르는 곳, 강한 충격의 우려가 있는 곳 등에서 사용하고, 일반 사무실에서는 UTP케이블만으로도 충분히 사용할수 있다.

동축케이블

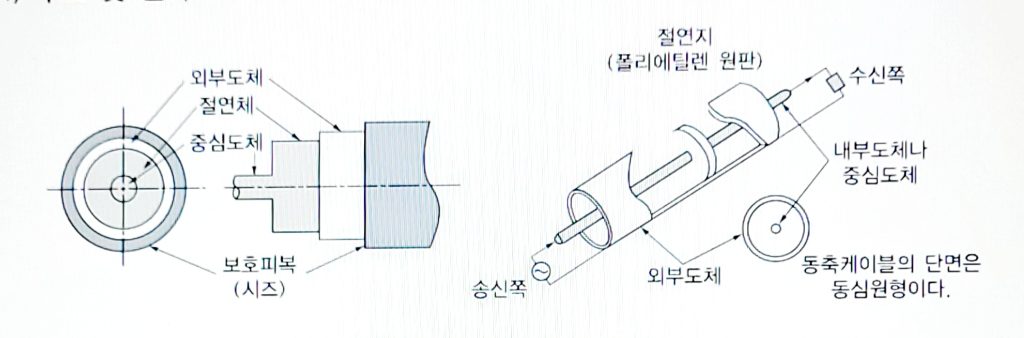

1)구조 및 원리

  • 원통형 외부도체와 그 중심에 놓인 내부도체 및 이 둘을 일정간격으로 유지시키는 절연체로 이루어진다
  • 중심도체를 외부도체로 둘러싼 구조로 외부의 전자계가 외부도체에 의하여 차단되는 구조
  • 전송속도는 수십[Mbps]로 UTP보다 훨씬 더 멀리 전송되고, 더 많은 단말장치를 연결할 수 있고 더 높은 처리능력이 있다.

2)특징

  • 주위상태의 변화에 대하여 안정적이고 잡음의 영향이 없다
  • 주위상태에 따라 전송손실이 증가하는 일이 없다
  • 수명이 길며, 안정성 및 작업성이 뛰어나다
  • 평형 Feeder, 광섬유 케이블에 비해 손실이 크다
  • 1.5[km]마다 중계기가 필요하다

3)표기방식

5C-2V, 5D-2V

광섬유 케이블

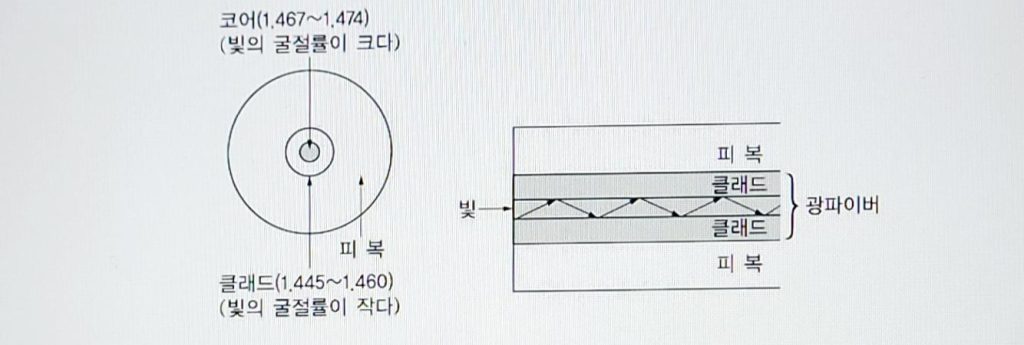

1)구조 및 원리

  • 유리나 플라스틱으로 만들어진 가는 섬유로, 반사 또는 굴절에 의해 전반사를 통해 광에너지 전파
  • 코어나 클래드로 구성(진공중 1기준 1.4~1.5 정도)
    • 코어 : 클래딩보다 굴절율이 높으며, 이것을 통해 빛을 전파하기 위한 목적
    • 글레딩(클래드) : 코어보다 굴절율이 낮으며, 빛의 전파를 외부로 부터 보호 격리하기 위한 목적

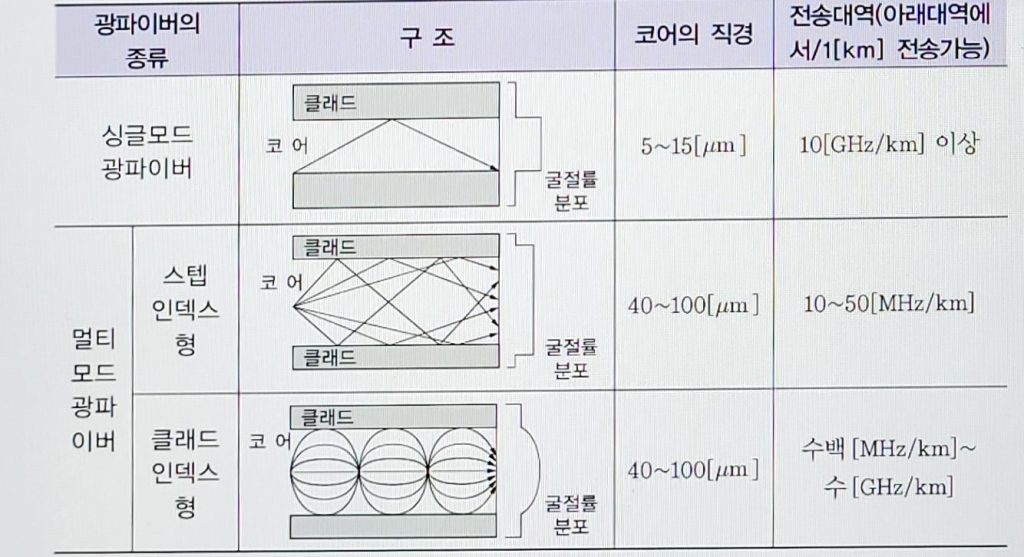

2)광섬유 종류와 구조

  • 싱글 인덱스 형
    • 코어지름(5~15[μm])이 작고 접속이 어렵다
    • 10[GHz]로 전송대역이 넓다
    • 초고속 전송
  • 스텝 인덱스형
    • 코어지름(40~100[μm])이 크고 접속이 쉽다
    • 10~50[GHz/km]로 전송대역이 중간
    • 굴절율이 높다
  • 클래드 인덱스형
    • 코어지름(40~100[μm])이 크고 접속이 쉽다
    • 수백[MHz/km]~수[MHz/km]로 전송대역이 좁다
    • 굴절률이 낮다

3)특징

  • 광섬유는 G[비트/sec]이상 매우 폭넓은 주파수대역 신호를 전송할 수 있다
  • 한 가닥의 광섬유는 보강 피복을 합해도 직경은 0.4mm정도로 동축케이블의 약 30분의1 굵기에 불과하다
  • 광섬유는 빛의 감쇄량이 적어 장거리 전송시에도 중계기를 적게 설치해도 되는 장점이 있다.
  • 공중에는 전동차, 자동차 등과 공장으로부터 생기는 잡음 등이 있는데, 광섬유는 전기를 통하지 않기 때문에 잡음에 의한 방해를 받지 않는다.
  • 광섬유 통신은 누화현상이 낮아서 통화에 대한 보안성이 높다.
