CTTS와 ATS

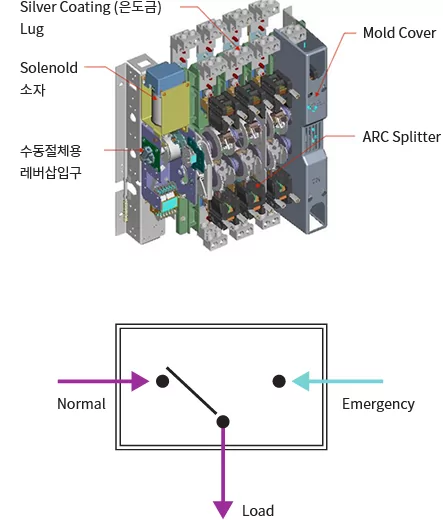

❓CTTS란
- 정전, 기준전압 이하가 되면 예비전원으로 자동전환 무정전 전원공급을 수행하는 3회로 2스위치를 의미
- 22.9[kV-Y] 접지계통의 지중 배전선로에 사용되는 개폐기
- 공공기관, 병원, 인텔리전트 빌딩, 군사시설, 수처리시설 등 중요시설에 사용
![](https://cq4l.com/wp-content/uploads/2024/05/image-286.png)
1️⃣ATS의 종류
(트랜스퍼 S/W 절체방식에 따라 분류)
- OTTS : Open Transition Transfer Switch (일반ALTS)
- DTTS : Delayed Transition Transfer Switch (지연전환 ALTS, Center-off)
- CTTS : Closed Transition Transfer Switch (무전전 ALTS)
![https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/x_ALTS의-종류.jpeg](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/x_ALTS%EC%9D%98-%EC%A2%85%EB%A5%98.jpeg)
2️⃣ATS의 원리
- 정전 시 예비전원으로 자동절환된다(수동절환 가능)
- 주전원이 정상적으로 복구되면 원상태인 상시전원으로 복구된다
- 원방조작도 가능하다
- 절체 시 순간정전이 발생한다
한전 | ![]() | ![]() | ![]() |
발전 | ![]() | ![]() | ![]() |
부하 | ![]() | ![]() | |
절체시작 | 20~80[ms] 순간정전발생 | 절체완료 |
3️⃣ATS의 특징
1)중성선 절체방식(선입지절)
상 | ![]() | ![]() | |||
N | ![]() | ![]() | ![]() | ![]() | |
절체시작 | 상접점이 노말접점보다 먼저열린다 | 상접점, 노말접점보다 먼저열린다 | 노말점이 상접점보다 먼저닫힌다 | 절체완료 |
2)고장전류
- 고장전류는 차단하지 못한다
- 고장전류 통과 시 차단기 트립시간까지 견딜 수 있어야 한다(0.5초 30Cycle까지)
3)By Pass 기능
- 수리, 유지보수, 시험 시 by pass한다

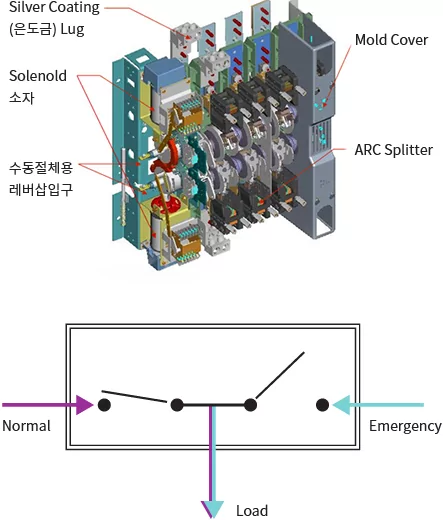

4)시간지연 절체기능
- 대용량 모터의 경우 관성에 의해 회전을 하게 된다(전동기->발전기)
- 고장전류가 유기되어 차단기가 트립될 수 있다
- 2초에서 2분 정도 시간지연 절체가 가능하다
![](https://cq4l.com/wp-content/uploads/2024/05/image-287.png)
4️⃣CTTS
1)CTTS원리
- 무정전 절체기능 : 100[ms]내에 양전원이 동기화되어 절체된다.
한전 | ![]() | ![]() | ![]() |
발전 | ![]() | ![]() | ![]() |
부하 | ![]() | ![]() ![]() | ![]() |
절체시작 | 100[ms] 이내병렬운전 | 절체완료 |
2)CTTS용도
- 한전 예고정전 시
- 특고압설비 교체공사 시
- 안전공사의 정기점검 시
- 구내 비상발전기 부하운전 시
3)CTTS특장점
- 수명연장(스트레스가 적다)
- 발전기 : 갑작스런 돌입전류에 의한 발전기 스트레스
- 전동기 : 정전, 복전으로 인한 스트레스
- UPS, UPS축전지 : 순간정전 시 스트레스
- 전산장비 : 정전, 복전으로 인한 Reset
- 비상발전기 실부하운전 시 무정전 절체가 가능하다
- Peak-shaving시 무정전 절체 가능(전력수요제어)
- Inverter(UPS용) 고장 시 중요부하보호가 가능하다By-pass후 절체 : 순간정전, 주파수 변동에 대처가 가능
5️⃣ATS,CTTS,STS비교
![](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/x_ATSCTTSSTS%EB%B9%84%EA%B5%90.jpeg)
![](https://c-mk.s3.ap-northeast-2.amazonaws.com/2022/11/cq4l_ATS-1024x461-1.jpeg)
개폐기(D)
수변전설비 개폐기 종류
부하개폐기(LBS).
자동고장구분개폐기(ASS)
전자접촉기(MC)
파워퓨즈(PF)
차단기 원리
차단기(CB)
차단기 투입방식과 트립방식
TRV
GCV 특징과 SF6가스의 향후 대책
직류차단기
CTTS와 ATS
최신 차단기의 기술 동향
목차(CTTS와 ATS)
CTTS와 ATS
💯기출문제
●ALTS(Automatic Load Transfer Switch)와 CTTS(Closed Transition Transfer Switch)의 특성을 비교 설명하시오
ALTS (Automatic Load Transfer Switch)
ALTS는 일반적으로 사용되는 자동 전원 전환 스위치로, 정전 발생 시 비상 발전기로의 자동 전환을 담당합니다. 정전이 감지되면 일정 시간 지연 후 발전기를 가동시키고, 부하를 발전기로 전환합니다.
- 특징:
- 단순한 구조: 구조가 간단하여 설치 및 유지보수가 용이합니다.
- 저렴한 비용: ALTS는 일반적으로 CTTS보다 저렴합니다.
- 빠른 전환: 정전 발생 시 빠르게 발전기로 전환됩니다.
- 단점:
- 무정전 전환 불가: 부하에 순간적인 전원 차단이 발생하여 민감한 장비에 손상을 줄 수 있습니다.
- 발전기 수명 단축: 잦은 기동/정지로 인해 발전기 수명이 단축될 수 있습니다.
CTTS (Closed Transition Transfer Switch)
CTTS는 ALTS의 단점을 보완하여 개발된 고급형 자동 전원 전환 스위치입니다. 발전기를 미리 가동시켜 주 전원과 동기화를 맞춘 후, 무정전 상태로 부하를 전환합니다.
- 특징:
- 무정전 전환: 부하에 전원 공급이 중단되지 않아 민감한 장비를 보호합니다.
- 발전기 수명 연장: 잦은 기동/정지가 없어 발전기 수명을 연장합니다.
- 병렬 운전 가능: 주 전원과 발전기를 병렬로 운전하여 안정적인 전력 공급이 가능합니다.
- 단점:
- 복잡한 구조: ALTS보다 구조가 복잡하여 설치 및 유지보수 비용이 높습니다.
- 고가: ALTS에 비해 가격이 비쌉니다.
ALTS와 CTTS의 비교표
항목 | ALTS | CTTS |
---|---|---|
전환 방식 | 개방 절체 | 폐쇄 절체 |
무정전 전환 | 불가 | 가능 |
발전기 수명 | 단축 | 연장 |
비용 | 저렴 | 고가 |
복잡성 | 단순 | 복잡 |
적용 분야 | 일반적인 부하 | 민감한 장비, 중요 설비 |
