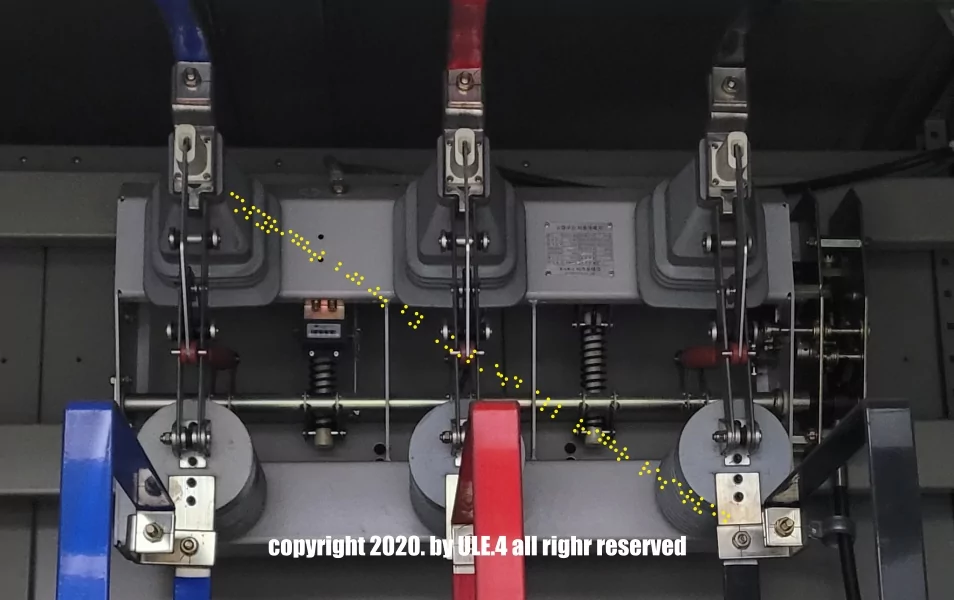

수변전설비 개폐기 종류
1️⃣특고압 개폐기

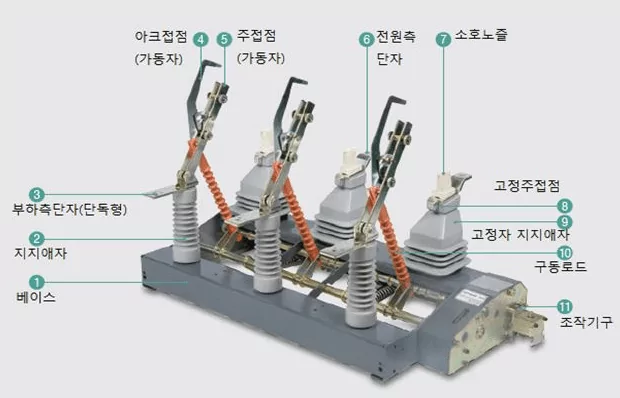

1)부하개폐기(LBS)
부하개폐기TDL (Load Break Switch)
- 부하전류를 안전하게 차단하고 회로를 분리
- 유지 보수 작업시 회로를 물리적으로 분리하여 작업자의 안전확보
- 상시부하전류의 개폐는 가능하나 이상 시(과부하, 단락 시)의 보호기능은 없음
- 개폐 빈도가 적은 개폐용 스위치
- 24【kV】(1.15) (SW: 630【A】, PF: 100【A】)
- 수변전실 설비의 인입구 개폐기로 고압 전로에 사용
- 통상상태에서는 전류를 개폐할수 있음
- 그 전로가 단락 상태가 되어 이상 전류가 투입되면 규정 시간동안 통전할 수 있는 개폐기
- 실제로 사용할 때는 전력 퓨즈를 부착하여 사용
2)기중부하 개폐기(IS)
(Interrupter Switch)
- 부하 전류를 개폐하는 역할을 하며, 고장전류를 차단할수 없음
- 주로 수전용량이 작은 설비의 인입구에 사용
- 25.8【kV】(1.2) 600【A】
- 22.9【kVA-Y】 가공배전 선로 및 수용가 인입구 개폐기
- 수전용량 300【kVA】 이하에서 선로 개폐기 대신 사용
3)자동고장구분개폐기(ASS)
자동고장구분개폐기TDA (Automatic Section Switch)
- 고장구간을 자동으로 분리하여 사고확산을 막음
- 주로 수변전설비의 인입구에 설치되며, 고장이 발생하면 신속하게 고장구간을차단
- 25.8【kV】(1.2) (200【A】/400【A】)
4)자동부하전환개폐기(ATS)
자동부하전환개폐기TDC (Automatic Load Transfer Switch)
- 정전 시 주 전원에서 예비 전원으로 자동 전환하여 무정전 전원을 공급
- 전력공급의 연속성을 보장하고 중요한 살비의 중단을 방지
- 22.9【kVA】 접지 계통의 지중배전 선로에 사용되는 개폐기
- 중요시설 수용가에서 이중 전원을 확보
- 주전원 정전시 예비 전원으로 자동 전환 되어 무정전 전원을 공급하는 개폐기

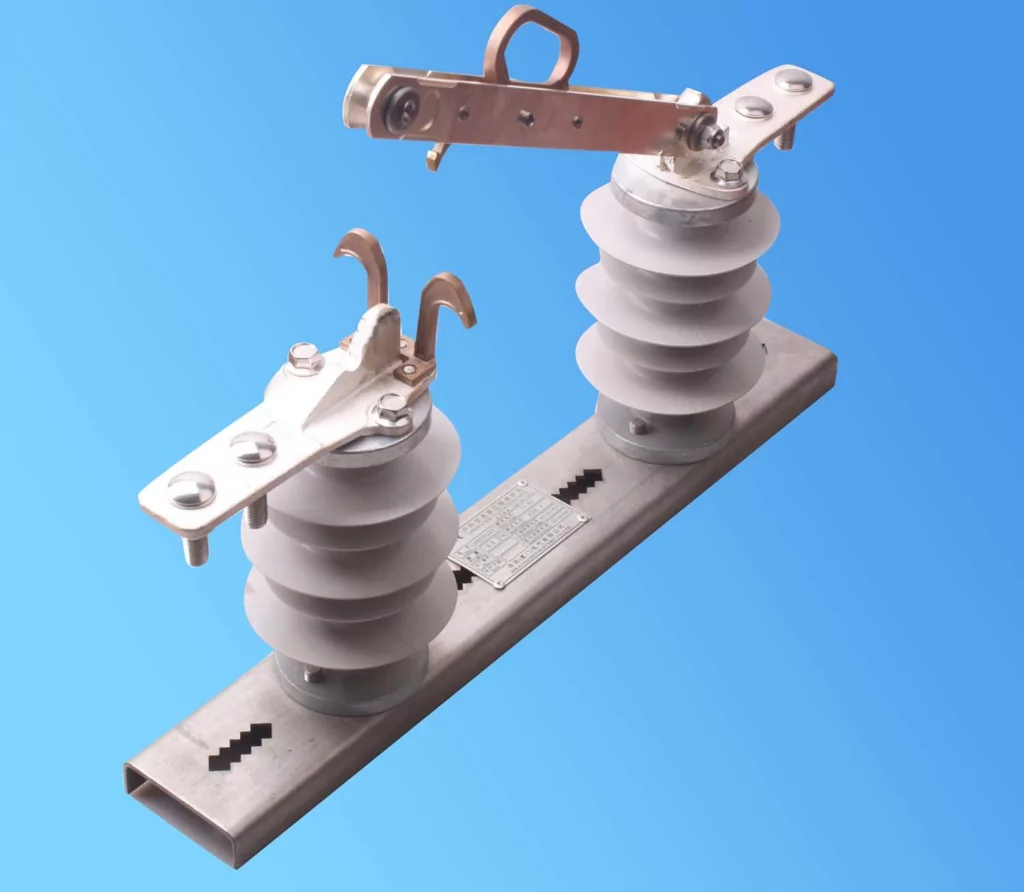

5)단로기(DS)
(Disconnecting Switch)
- 무부하 상태에서 회로를 분리하는 데 사용
- 정전작업이나 점검시 전로를 완전히 분리하여 안전한 작업 환경을 제공
- 무전류 혹은 그것에 가까운 상태에서 안전하게 전로를 개폐하는 개폐기
- 단순히 전로의 접속을 바꾸거나 접속 차단을 목적
- 변압기, 차단기 등의 보수점검을 위한 회로 분리용의 목적
- 전력계통 절환을 위한 회로 분리용
2️⃣차단기(CB)
- 상시부하전류는 물론 단락전류와 같은 사고시에 대전류도 지장 없이 개폐가 가능하다
- 주로 회로 보호용으로 널리 사용

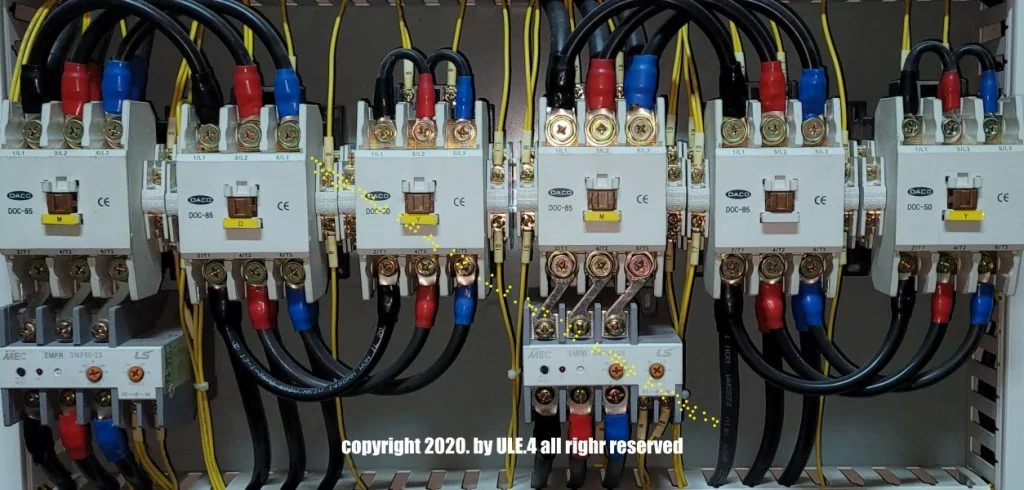

2️⃣전자접촉기(MC) TDM
- 상시부하전류 또는 과부하전류를 안전하게 개폐할 수 있다.
- 부하의 개폐 제어 목적
- 부하의 동작 제어용 스위치로서 전력퓨즈와 조합으로 콤비네이션 스위치로 사용
3️⃣

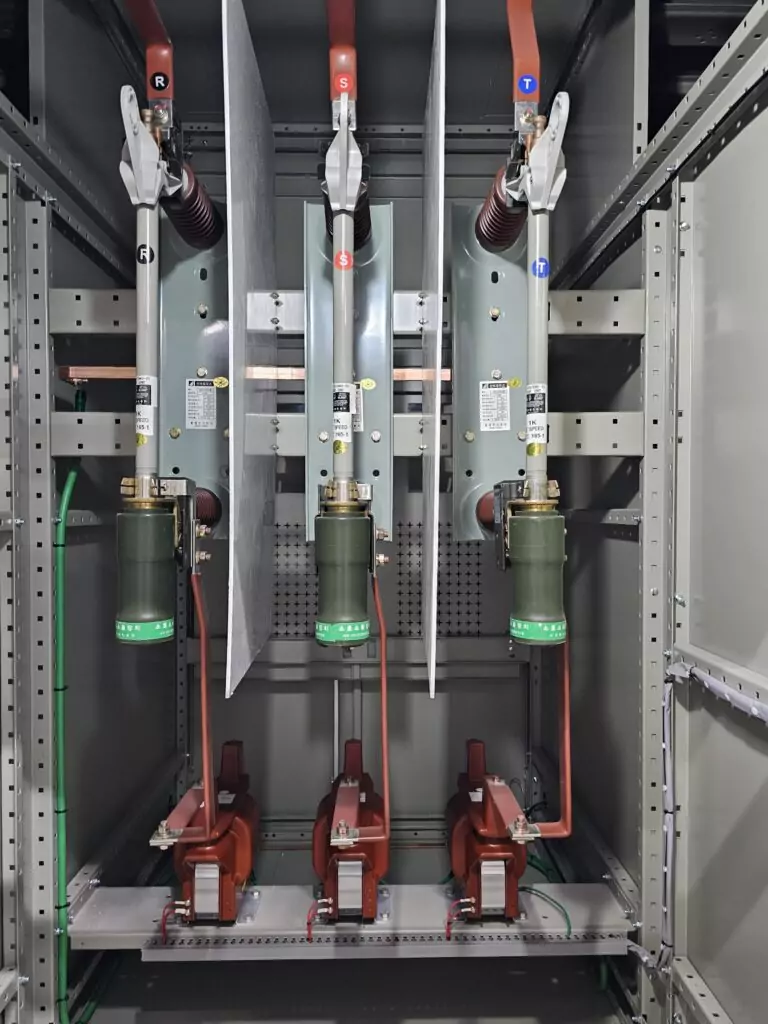

4️⃣전력퓨즈(PF) TDP
- 파워퓨즈는 전로나 기기를 단락전류로부터 보호하기위하여 사용하며, 소호방식에 따라 한류형과 비한류형으로 구분
- 파워퓨즈는 차단기+변성기+릴레이의 3가지 역할을 모두 다 수용하는 경제적인 기기이면서 확실하게 동작하는 소형 염가의 기기이다.
- 전자접촉기의 조합에 의해서 사용
개폐기 TD
S 수변전설비 개폐기 종류
A 자동고장구분개폐기(ASS)
L 부하개폐기(LBS).
P 파워퓨즈(PF)
M 전자접촉기(MC)
O 차단기(CB)
Q 차단기 원리
I 차단기 투입방식과 트립방식
T TRV
G GCV 특징과 SF6가스의 향후 대책
H 직류차단기
C CTTS와 ATS
B 배선용 차단기(MCCB)
E 누전차단기(ELB)
D 최신 차단기의 기술 동향
목차(수변전설비 개폐기 종류 TDS)
수변전설비 개폐기 종류
💯기출문제
○S133-1 저압용 과전류 보호장치의 종류와 특성에 대하여 설명하시오
모범답안(저압용 전류 보호장치의 종류와 특성 TDS133)
1.차단기(ACB)
과전류, 단락전류, 지락전류 보호가능하나 순시보호 뒤짐
최근 순시요소부 제품 공급으로 후비보호 가능
2.배선용차단기(MCCB)
과전류, 단락보호기능
순시요소부+한시요소부를 뫂드 케이스에 내장
3.퓨즈(PF)
한류특성과 용단특성을 이용한 단락보호
차단기용량이 적은 보호기의 후비보호 가능
4.전자개폐기(MC)
부하의 빈번한 개폐 및 과부하보호용
전자접촉기와 열동계전기 또는 EOCR
