보호등급

❗보호등급

• IP(International Protection)보호등급이란 일반적으로 해당 기기의 내 외부의 접촉과 먼지 또는 물, 외부의 충격으로부터 보호하는 능력
• 이에 국제보호등급(IP)에서 스트레인 및 부하에 저항하는 능력을 규정
• 보호 등급은 IEC529, IEC34-5(IEC 60034-5)규정에 의해 등급을 규정

1️⃣표시방법

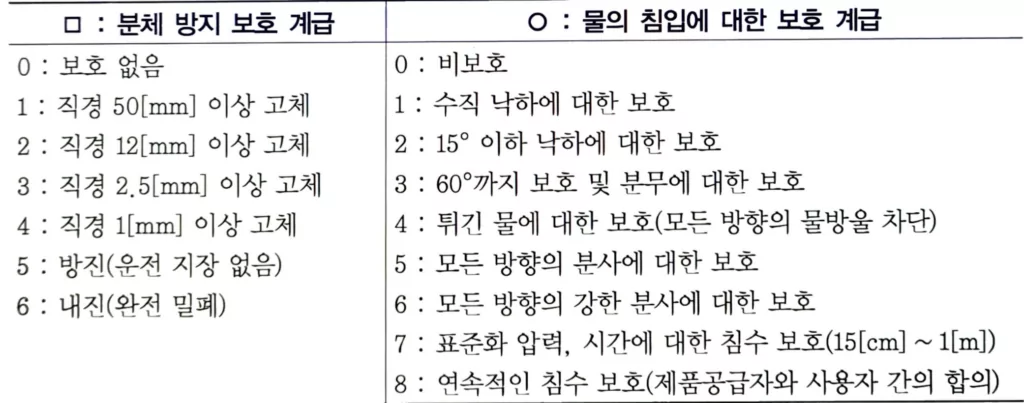

표시 방법은 IPㅁㅇ으로 규정
ㅁ는 방진에대한등급규정, ㅇ는 방수에대한등급규정

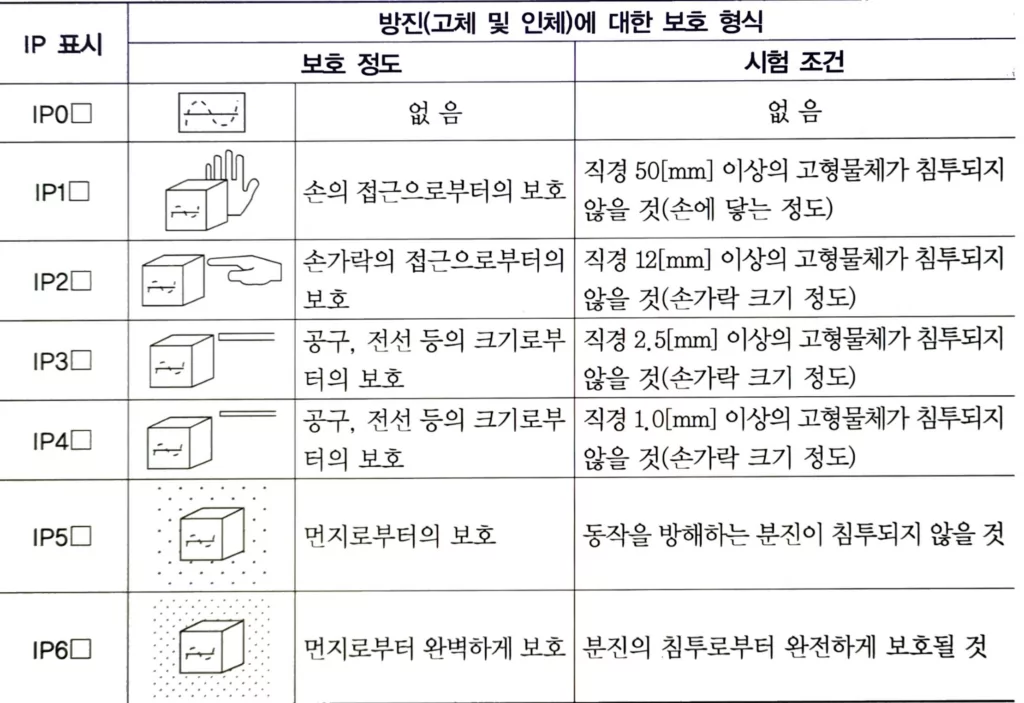

2️⃣방진(고체)에 대한 등급 분류

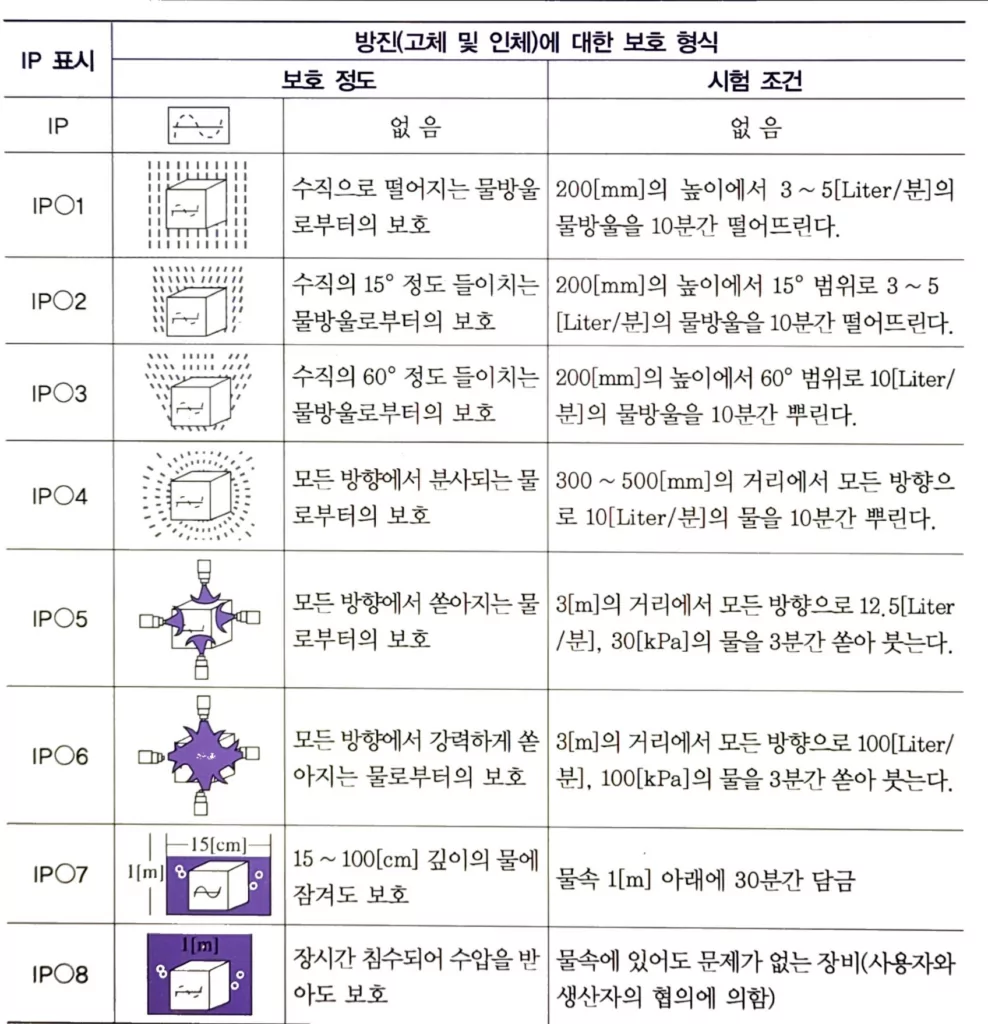

3️⃣방수(액체)에 대한 등급 분류

4️⃣외부 기계적 충격에 대한 보호 등급: IK 코드

외부 기계적 충격에 대한 보호 등급은 전기 기기의 외함이 외부에서 가해지는 기계적인 충격에 얼마나 잘 견딜 수 있는지를 나타내는 척도입니다. 이를 IK 코드라고 하며, IEC 62262 표준에 따라 정의됩니다.

IK 코드의 의미

• IK: Impact (충격)의 약자입니다.
• 숫자: 충격에 대한 저항 수준을 나타냅니다. 숫자가 클수록 충격에 더 강합니다.
• IK00 ~ IK10: 일반적으로 00에서 10까지의 범위로 표시되며, 10이 가장 높은 등급입니다.
• IK10+: IK10보다 높은 수준의 충격을 견딜 수 있음을 의미합니다.

IK 코드의 중요성

• 제품 수명 연장: 외부 충격으로 인한 고장을 예방하여 제품의 수명을 연장합니다.
• 안전성 확보: 사용자의 안전을 보호하고, 시스템의 안정적인 작동을 보장합니다.
• 제품 신뢰성 향상: 험한 환경에서도 안정적으로 작동할 수 있는 제품의 신뢰성을 높입니다.

IK 코드 테스트 방법

IK 코드는 표준화된 테스트 방법을 통해 측정됩니다. 특정 에너지의 충격을 가하여 외함이 손상되는지 여부를 평가합니다.

IK 코드 적용 예시

• 산업 현장: 진동과 충격이 심한 산업 현장에서 사용되는 기기는 높은 IK 코드를 요구합니다.
• 실외 설치 기기: 낙뢰, 강풍 등 외부 환경에 노출되는 기기는 높은 IK 코드가 필요합니다.
• 스포츠 시설: 충격에 노출될 가능성이 높은 스포츠 시설의 조명 기구는 높은 IK 코드를 요구합니다.

IK 코드 선택 시 고려 사항

• 설치 환경: 기기가 설치될 환경의 충격 정도를 고려하여 적절한 IK 코드를 선택해야 합니다.
• 기기의 중요도: 중요한 기능을 수행하는 기기일수록 높은 IK 코드를 선택하는 것이 좋습니다.
• 비용: IK 코드가 높을수록 제품 가격이 상승하므로, 예산을 고려하여 적절한 수준의 IK 코드를 선택해야 합니다.

결론적으로, IK 코드는 전기 기기의 외부 충격에 대한 저항력을 나타내는 중요한 지표입니다. 제품을 선택할 때는 해당 제품의 IK 코드를 반드시 확인하고, 설치 환경에 맞는 적절한 제품을 선택해야 합니다.

더 궁금한 점이 있으시면 언제든지 질문해주세요.

참고:

• IK 코드는 제품의 스펙 시트나 제품 설명서에서 확인할 수 있습니다.
• IEC 62262 표준을 참고하여 더 자세한 정보를 얻을 수 있습니다.

키워드: IK 코드, 외부 충격, 보호 등급, 전기 기기, IEC 62262

IK 코드	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
충격 에너지, J	*	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
* 이 표준에 따라 보호되지 않음.
비고 1: 더 높은 충격 에너지가 필요하다면, 50J(줄)의 값을 권고한다.[출처] 외부 기계적 충격에 대한 전기기기용 외함의 보호등급 (IK 코드) KS C IEC 62262|작성자 리탈코리아
