전기 집진장치


전기 집진장치

전기식 집진기는 석탄, 미분탄, 경유, 벙커C유 등을 연소시키는 화력발전소에서 주로 사용된다

전기 집진장치 구조 및 원리

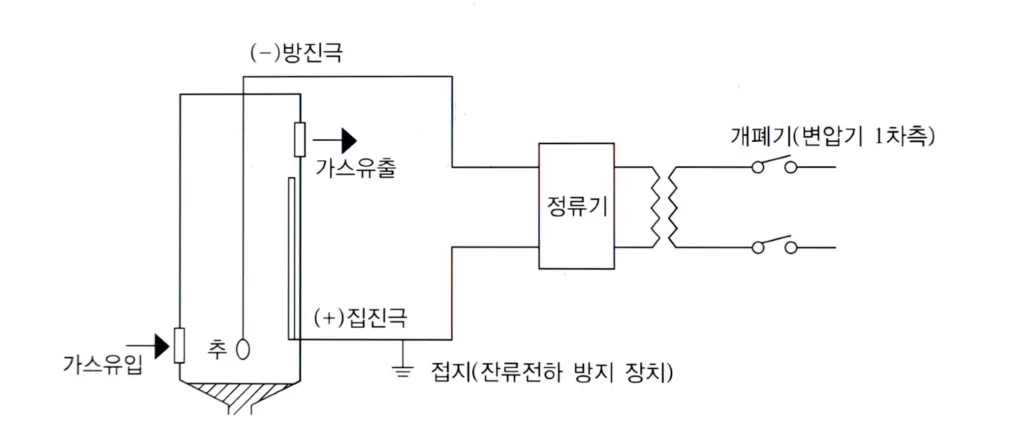

1)전기 집진장치 구조(건식)

  • 코로나 방전을 하는 방전극(-극)
  • 대전된 입자를 모으는 집진극(+극)
  • 직류 고전압 공급 전원 및 제어장치
  • 분진을 호퍼로 털어 내리는 추타 장치
  • 회수한 분진의 재처리 설비

2)동작원리

  • 30~60의 직류전압을 인가하면 코로나 방전에 의하여 가스중의 분진을 음전하로 대전되어 양극의 집진극으로 끌려간다
  • 집진극에 포집된 분진은 추타 장치에 의해 호퍼로 모아 분진을 처리한다

전기 집진장치 설치기준

  • 변압기의 1차측 전로에 개폐기를 설치한다
  • 전기 집진장치 설비는 취급자 이외에 출입을 제한한다
  • 전선시설
    • 전선은 케이블을 사용한다
    • 케이블 손상우려 장소에는 저당한 방호장치를 하여야 한다
    • 케이블 피복에 사용하는 금속체는 1종 접지공사를 하여야 한다
  • 변압기 2차측 전로에 잔류전하 방전장치를 설치하여야 한다
  • 전선을 가연성 가스등이 있는곳에 설치 시 착화 또는 발화하지 않도록 시설하여야 한다
  • 이동전선은 사람에게 위험을 줄 우려가 없어야 한다
  • 특고압 전기설비는 원칙적으로 옥측, 옥외 설치를 금지한다. 단 충전부에 사람이 접촉할 우려가 없도록 시설한 경우에는 예외로 한다

전기 집진장치 특징

1)장점

  • 미세한 입자0.01[마이크로m]까지 집진 가능하다
  • 연도 가스압력손실이 적다
  • 유지보수가 용이하다
  • 고온, 고압에서도 사용이 가능하다

2)단점

  • 추타 시 재비산할 가능성이 크다
  • 폭발성, 가연성 가스에 적용할 수 없다
  • 가스 유속이 3[m/s]이하로 설비가 대형이다
  • 집진성능이 분진의 농도크기의 저항에 따라 달라진다
  • 점착성을 갖는 분진에는 적용이 곤란하다
  • 역전리 현상, 공간전하 효과에 의해서 집진 성능이 떨어진다.

전기 집진장치 분류

1)분진제거 방법에 따른 분류

  • 습기 : 먼지를 물로 세정하는 방식
  • 건식 : 추타장치에 의한 기계적 충격으로 자유낙하에 의한 분진을 제거하는 방식
  • 하이브리드 : 상부건식, 하부습식으로 이루어진 방식

2)가스흐름에 따른 분류

  • 수직방식 : 집진율이 높고 설치면적이 작다
  • 수평방식 : 대용량 가스처리에 유리하다

3)대전형식에 따른 종류

  • 1단방식 : 대전부, 집진부를 같이 설계한 방식
  • 2단방식 : 대전부, 집진부를 분리 설계한 방식

전기 집진장치 건식과 습식의 비교
